Parafoudre de type 2 avec disjoncteur associé Imax 15kA 1P+N 2modules SPB715D
Parafoudre de type 2 avec disjoncteur associé Imax 15kA 1P+N 2modules. Les parafoudres de type 2 auto-protégé protègeront l’ensemble des équipements électriques, et ce, en mode commun et mode différentiel. Le disjoncteur associé directement au parafoudre, permet un choix aisé et offre une solution compacte. L’association du disjoncteur et du parafoudre, permet également de réduire les longueurs de connexion et d’abaisser la valeur de tension résiduelle Up.
EAN
3250615512376
Conditionnement
1 Pièce
Outils de conception
Prix
267,95 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Caractéristiques techniques
Capacité
-
Nombre de modules2
Tension
-
Tension assignée d'emploi Ue240 - 240 V
-
Tension de fonctionnement continue Uc selon IEC 61643-1275 V
-
Niveau de protection de la tension Up neutre-terre selon IEC 61643-111,50 kV
-
Niveau de protection Up L-PE/N-PE selon IEC 61643-111,50 kV
-
Niveau de protection de la tension Up L-N/PEN selon IEC 61643-111 500 V
Courant électrique
-
Courant de décharge nominal (In) 8 - 20 µs L-N(PEN)/N-PE IEC 616435 kA, 20 kA
-
Décharge maximale (Imax)) L-N(PEN)/ N-PE15 kA, 20 kA
Dimensions
-
Hauteur101 mm
-
Largeur36 mm
-
Profondeur74 mm
Conditions d'utilisation
-
Température de service40 - 80 °C
Schéma de réseau
-
Type de réseauTN-S, TT
Equipement
-
Avec contact de signalisation à distanceOui
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble souple6 - 6 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble rigide10 - 10 mm²
Normes
-
Classe d'exigence IEC 61643T2
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Couple de serrage3 - 3 Nm
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

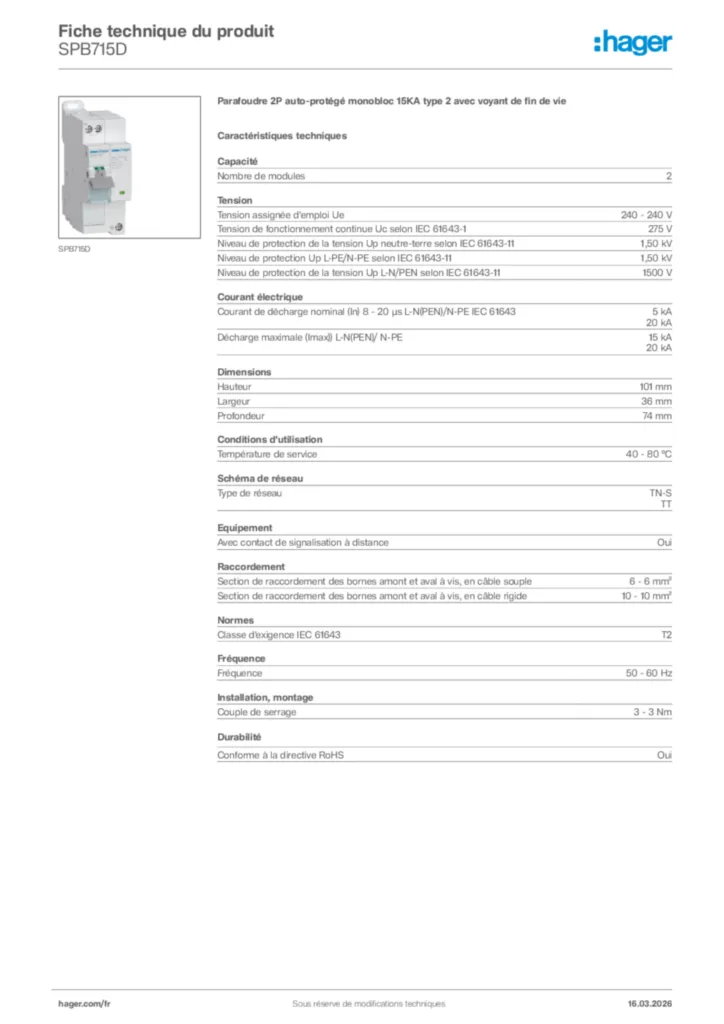

Hager Fiche technique du produit SPB715D
