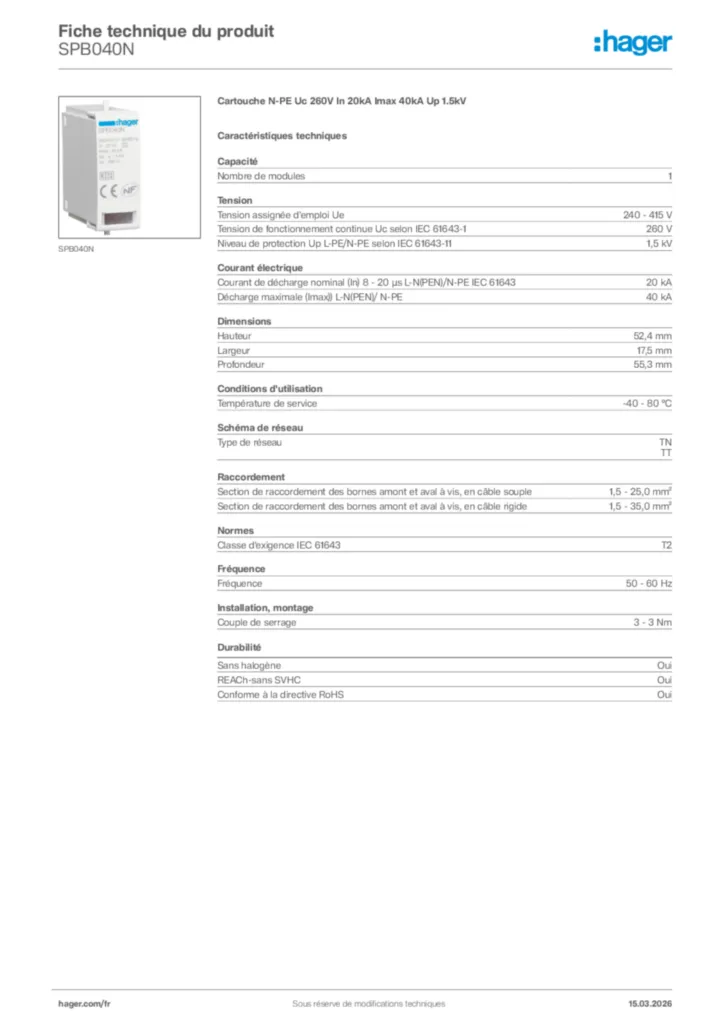

Cartouche N-PE Uc 260V In 20kA Imax 40kA Up 1.5kV SPB040N
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Caractéristiques techniques
-
Nombre de modules1
-
Tension assignée d'emploi Ue240 - 415 V
-
Tension maximale de régime permanent Uc suivant IEC 61643-1260 V
-
Niveau de protection Up L-PE/N-PE selon IEC 61643-111,5 kV
-
Courant nominal de décharge (In) 8 - 20 µs, IEC61643)L-N(PEN)/N-PE20 kA
-
Courant choc (Iimp) L-N(PEN)/N-PE40 kA
-
Hauteur52,4 mm
-
Largeur17,5 mm
-
Profondeur55,3 mm
-
Température de service-40 - 80 °C
-
Type de réseauTN, TT
-
Section de raccordement des bornes amont et aval à vis, en câble souple1,5 - 25,0 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1,5 - 35,0 mm²
-
Classe d'exigence IEC61643T2
-
Fréquence50 - 60 Hz
-
Couple de serrage3 - 3 Nm
