Disjoncteur Ouvert HW4 120kA 4000A 4P Débrochable pour TU sentinel Energy HW4P440DE
Disjoncteur Ouvert HW4 de la gamme HW+ avec un pouvoir de coupure de 120kA et une intensité nominale de 4000A en version 4 Pôles Débrochable pour Déclencheur sentinel Energy
EAN
3250613221249
Conditionnement
1 Pièce
Outils de conception
Prix
55 493,10 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires indispensables
Accessoires optionnels
-
Alimentation DC 1 produit(s) disponible(s) -
Déclencheur 1 produit(s) disponible(s) -
Calibreur 42 produit(s) disponible(s) -
commande motorisée 14 produit(s) disponible(s) -
bobine à émission 6 produit(s) disponible(s) -
Voir plus 73 autre(s) produit(s) disponible(s)
Complétez votre système
-
HTG911H
Alimentation 230VAC/24VDC 2,5A à 70°C
328,29 € HT / Pièce*
-
HWW453H
Déclencheur électronique version sentinel Energy LSI
4 039,70 € HT / Pièce*
-
HWW467H
Calibreur In= 1000A
53,29 € HT / Pièce* -
HWW467HSACalibreur In= 1000A
53,29 € HT / Pièce* -
HWW468HCalibreur In= 1250A
53,29 € HT / Pièce* -
HWW468HSACalibreur In= 1250A
53,29 € HT / Pièce* -
HWW469HCalibreur In= 1600A
53,29 € HT / Pièce* -
HWW469HSACalibreur In= 1600A
53,29 € HT / Pièce* -
HWW470HCalibreur In= 2000A
53,29 € HT / Pièce* -
HWW470HSACalibreur In= 2000A
53,29 € HT / Pièce* -
HWW471HCalibreur In= 2500A
53,29 € HT / Pièce* -
HWW471HSACalibreur In= 2500A
53,29 € HT / Pièce* -
HWW472HCalibreur In= 3200A
53,29 € HT / Pièce* -
HWW472HSACalibreur In= 3200A
53,29 € HT / Pièce* -
HWW473HCalibreur In= 4000A
53,29 € HT / Pièce* -
HWW473HSACalibreur In= 4000A
53,29 € HT / Pièce* -
HWW687HCalibreur In= 1000A Harmonic
740,95 € HT / Pièce* -
HWW687HSACalibreur In= 1000A Harmonic
740,95 € HT / Pièce* -
HWW688HCalibreur In= 1250A Harmonic
740,95 € HT / Pièce* -
HWW688HSACalibreur In= 1250A Harmonic
740,95 € HT / Pièce* -
HWW689HCalibreur In= 1600A Harmonic
740,95 € HT / Pièce* -
HWW689HSACalibreur In= 1600A Harmonic
740,95 € HT / Pièce*
-
HWX011H
Moteur de rechargement 24V AC 50/60Hz HW2/4 (MO)
2 131,50 € HT / Pièce* -
HWX011HSAMoteur de rechargement 24V AC 50/60Hz HW2/4 (MO)
2 131,50 € HT / Pièce* -
HWX012HMoteur de rechargement 48V AC 50/60Hz HW2/4 (MO)
2 131,50 € HT / Pièce* -
HWX012HSAMoteur de rechargement 48V AC 50/60Hz HW2/4 (MO)
2 131,50 € HT / Pièce* -
HWX014HMoteur de rechargement 200-250V AC 50/60Hz HW2/4 (MO)
2 131,50 € HT / Pièce* -
HWX014HSAMoteur de rechargement 200-250V AC 50/60Hz HW2/4 (MO)
2 131,50 € HT / Pièce* -
HWX015HMoteur de rechargement 380-400V AC 50/60Hz HW2/4 (MO)
2 131,50 € HT / Pièce* -
HWX015HSAMoteur de rechargement 380-400V AC 50/60Hz HW2/4 (MO)
2 131,50 € HT / Pièce* -
HWX711HMoteur de rechargement 24V DC HW2/4 (MO)
2 131,50 € HT / Pièce* -
HWX711HSAMoteur de rechargement 24V DC HW2/4 (MO)
2 131,50 € HT / Pièce* -
HWX712HMoteur de rechargement 48V DC HW2/4 (MO)
2 131,50 € HT / Pièce* -
HWX712HSAMoteur de rechargement 48V DC HW2/4 (MO)
2 131,50 € HT / Pièce* -
HWX714HMoteur de rechargement 200-250V DC HW2/4 (MO)
2 131,50 € HT / Pièce* -
HWX714HSAMoteur de rechargement 200-250V DC HW2/4 (MO)
2 131,50 € HT / Pièce*
-
HWX020H
Bobine à émission 24-30V AC/DC (SH)
458,28 € HT / Pièce* -
HWX020HSABobine à émission 24-30V AC/DC (SH)
458,28 € HT / Pièce* -
HWX021HBobine à émission 48-60V AC/DC (SH)
458,28 € HT / Pièce* -
HWX021HSABobine à émission 48-60V AC/DC (SH)
458,28 € HT / Pièce* -
HWX023HBobine à émission 200-250V AC/DC (SH)
458,28 € HT / Pièce* -
HWX023HSABobine à émission 200-250V AC/DC (SH)
458,28 € HT / Pièce*
-
HWX025HBobine à fermeture 24-30V AC/DC (CC)
458,28 € HT / Pièce* -
HWX025HSABobine à fermeture 24-30V AC/DC (CC)
458,28 € HT / Pièce* -
HWX026HBobine à fermeture 48-60V AC/DC (CC)
458,28 € HT / Pièce* -
HWX026HSABobine à fermeture 48-60V AC/DC (CC)
458,28 € HT / Pièce* -
HWX028HBobine à fermeture 200-250V AC/DC (CC)
458,28 € HT / Pièce* -
HWX028HSABobine à fermeture 200-250V AC/DC (CC)
458,28 € HT / Pièce*
-
HWX030HBobine à manque de tension 24-30V AC/DC (UV)
458,28 € HT / Pièce* -
HWX030HSABobine à manque de tension 24-30V AC/DC (UV)
458,28 € HT / Pièce* -
HWX031HBobine à manque de tension 48-60V AC/DC (UV)
458,28 € HT / Pièce* -
HWX031HSABobine à manque de tension 48-60V AC/DC (UV)
458,28 € HT / Pièce* -
HWX033HBobine à manque de tension 200-250V AC/DC (UV)
458,28 € HT / Pièce* -
HWX033HSABobine à manque de tension 200-250V AC/DC (UV)
458,28 € HT / Pièce*
-
HWX042HContact auxiliaire additionnel HW2/4 (AX)
79,94 € HT / Pièce* -
HWX042HSA
Contact auxiliaire additionnel HW2/4 (AX)
79,94 € HT / Pièce* -
HWX043HContact auxiliaire bas niveau additionnel HW2/4 (AX)
106,58 € HT / Pièce* -
HWX043HSA
Contact auxiliaire bas niveau additionnel HW2/4 (AX)
106,58 € HT / Pièce* -
HWX048HContact Défaut Déclenchement pour HW2 HW4 (FS)
85,26 € HT / Pièce* -
HWX048HSAContact Défaut Déclenchement pour HW2 HW4 (FS)
85,26 € HT / Pièce*
-
HWX050HContact de position (PS)
76,13 € HT / Pièce* -
HWX050HSAContact de position (PS)
76,13 € HT / Pièce* -
HWX051HContact de position bas niveau (PS)
426,30 € HT / Pièce* -
HWX051HSAContact de position bas niveau (PS)
426,30 € HT / Pièce* -
HWX090HOAC pour HW+
1 705,20 € HT / Pièce* -
HWX090HSAOAC pour HW+
1 705,20 € HT / Pièce* -
HWX092HContact prêt à fermer HW2/4 (RTC)
266,44 € HT / Pièce* -
HWX092HSAContact prêt à fermer HW2/4 (RTC)
266,44 € HT / Pièce*
-
HWX060HModule d'isolation (INS)
160,37 € HT / Pièce* -
HWX060HSAModule d'isolation (INS)
160,37 € HT / Pièce* -
HWY965HModule de Communication RTU
426,30 € HT / Pièce* -
HWY966HModule de Communication TCP/IP
1 065,75 € HT / Pièce*
-
HWX062HCâble bobine pour communication
63,95 € HT / Pièce*
-
HWX071HCompteur de cycles ON/OFF HW2/4 (CYC)
479,59 € HT / Pièce* -
HWX071HSA
Compteur de cycles ON/OFF HW2/4 (CYC)
479,59 € HT / Pièce* -
HWX190HAucun OAC factice
1,07 € HT / Pièce*
-
HWY030HRetardateur pour bobine à manque de tension 24-30V AC/DC (UVTC)
639,45 € HT / Pièce* -
HWY031HRetardateur pour bobine à manque de tension 48-60V AC/DC (UVTC)
639,45 € HT / Pièce* -
HWY033HRetardateur pour bobine à manque de tension 200-250V AC (UVTC)
639,45 € HT / Pièce* -
HWY034HRetardateur pour bobine à manque de tension 380-480V AC (UVTC)
639,45 € HT / Pièce*
-
HWY090HSACapot Bouton Poussoir HW2-HW4 (PBC)
373,02 € HT / Pièce*
-
HWY169HPrises Arriere 3200-4000A Rear - HW4 4P (RC)
1 015,00 € HT / Pièce* -
HWY169HSAPrises Arriere 3200-4000A Rear - HW4 4P (RC)
1 015,00 € HT / Pièce*
-
HWY210HAdaptateur ACB pour écran déporté HTD210H
148,19 € HT / Pièce*
-
HWY218HSet câble 1,5m pour interverrouillage mécanique
266,44 € HT / Pièce* -
HWY226HPlatine pour interverr.méca. HW2/4 Fixe Secours (type 2S) - 1 platine/ACB (MI)
1 145,69 € HT / Pièce* -
HWY227HPlatine pour interverr.méca. HW2/4 Débro Secours (type 2S) - 1 platine/ACB (MI)
1 145,69 € HT / Pièce* -
HWY228HSet câble 3m pour interverrouillage mécanique
319,73 € HT / Pièce* -
HWY229HSet câble 5m pour interverrouillage mécanique
426,30 € HT / Pièce* -
HWY232HPlatine pour interverr.méca. HW2/4 Fixe Couplage (type 3C) - 1 platine/ACB (MI)
1 145,69 € HT / Pièce* -
HWY233HPlatine pour interverr.méca. HW2/4 Débro Couplage (type 3C) - 1 platine/ACB (MI)
1 145,69 € HT / Pièce* -
HWY236HPlatine pour interverr.méca. HW2/4 Fixe Secours (type 3S/3Sx) - 1 plat./ACB (MI)
1 145,69 € HT / Pièce* -
HWY237HPlatine pour interverr.méca. HW2/4 Débro Secours (type 3S/3Sx) - 1 plat./ACB(MI)
1 145,69 € HT / Pièce* -
HWY261HAdaptateur verrouillage en OFF par clé HW2/4 - Ronis/Profalux/Kirk (OLK)
213,15 € HT / Pièce* -
HWY261HSAAdaptateur verrouillage en OFF par clé HW2/4 - Ronis/Profalux/Kirk (OLK)
213,15 € HT / Pièce* -
HWY265HVerrou pour cadenas OFF HW2/4 (OLP)
213,15 € HT / Pièce* -
HWY265HSAVerrou pour cadenas OFF HW2/4 (OLP)
213,15 € HT / Pièce* -
HWY271HAdaptateur verrouillage châssis pour serrure Ronis HW2/4 (CL)
85,26 € HT / Pièce* -
HWY271HSAAdaptateur verrouillage châssis pour serrure Ronis HW2/4 (CL)
85,26 € HT / Pièce* -
HWY277HDétrompeur pour produit débrochable HW2/4 (WIP)
138,55 € HT / Pièce* -
HWY362HSans verrouillage bouton OFF POUR HW2 HW4
7,47 € HT / Pièce* -
HWY362HSASans verrouillage bouton OFF POUR HW2 HW4
74,10 € HT / Pièce* -
HWY702Serrure à came RO Type 2 - K2L2/L4/L5
330,39 € HT / Pièce* -
HWY704Serrure à came RO Type 4 - K4L4
330,39 € HT / Pièce*
-
HWY288HCadre de porte fine pour HW4 Fixe (DF)
253,75 € HT / Pièce* -
HWY289HCadre de porte fine pour HW4 Débrochable (DF)
253,75 € HT / Pièce*
-
HWY950HConnecteur d'auxiliaire type A 6/3 pour AX, MO, FS, RTC, UV, SH, CC
26,65 € HT / Pièce* -
HWY950HSAConnecteur d'auxiliaire type A 6/3 pour AX, MO, FS, RTC, UV, SH, CC
26,65 € HT / Pièce* -
HWY951HConnecteur d'auxiliaire type B 6/6 pour ENCT, Sentinel
42,63 € HT / Pièce* -
HWY951HSAConnecteur d'auxiliaire type B 6/6 pour ENCT, Sentinel
42,63 € HT / Pièce* -
HWY952HConnecteur d'auxiliaire type C 2*6/3 pour ZSI, OAC
42,63 € HT / Pièce* -
HWY952HSAConnecteur d'auxiliaire type C 2*6/3 pour ZSI, OAC
42,63 € HT / Pièce*
-
HWY099HSACapot protection Bornier HW4 Fixe (TBC)
203,00 € HT / Pièce* -
HWY100HCapot protection Bornier HW4 Débrochable (TBC)
253,75 € HT / Pièce* -
HWY100HSACapot protection Bornier HW4 Débrochable (TBC)
253,75 € HT / Pièce*

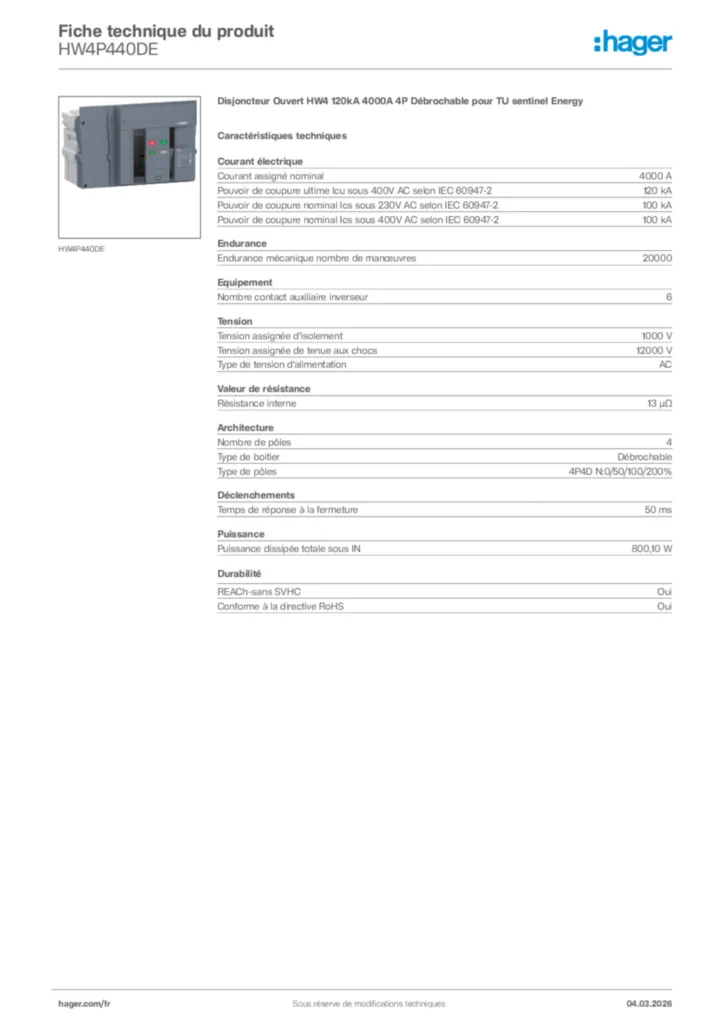

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal4 000 A
-
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2120 kA
-
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2100 kA
-
Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-2100 kA
Endurance
-
Endurance mécanique nombre de manœuvres20 000
Equipement
-
Nombre contact auxiliaire inverseur6
Tension
-
Tension assignée d'isolement1 000 V
-
Tension assignée de tenue aux chocs12 000 V
-
Type de tension d'alimentationAC
Valeur de résistance
-
Résistance interne13 µΩ
Architecture
-
Nombre de pôles4
-
Type de boitierDébrochable
-
Type de pôles4P4D N:0/50/100/200%
Déclenchements
-
Temps de reponse à la fermeture50 ms
Puissance
-
Puissance dissipée totale sous IN800,10 W
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Mode d'emploi
Manuel d'installation rapide
hw+ Disjoncteurs ouverts HW4
PDF19,20 MB -
Guide d'installation
Consignes de sécurité
-
PDF159,14 kB
Manuel d’installation
hw+ Disjoncteurs ouverts HW2 / HW4 / HW6
PDF57,60 MB -
Annexe produit
Table Modbus pour sentinel Energy
hw+ Disjoncteurs sentinel Energy
XLS378,50 kB -
Guide de démarrage utilisateur final
Démarrage
Réglage initial du déclencheur sentinel Energy
PDF572,09 kB -
Manuel
Catalogue technique
hw+ Disjoncteur ouvert HW1 / HW2 / HW4 / HW6
PDF63,50 MB
Guide utilisateur
hw+ Communication Modbus sentinel Energy
PDF6,24 MB
Manuel d’utilisation
hw+ Disjoncteurs ouverts HW2 / HW4 / HW6
PDF32,56 MB
Manuel d’utilisation
hw+ Déclencheurs électroniques sentinel Energy
PDF16,56 MB -
Fiche de données de sécurité
Guide de cybersécurité
hw+ Disjoncteurs sentinel Energy HW1, HW2 et HW4
PDF1,07 MB -
Guide
Manuel d’utilisation
h3+/hw+ Afficheur déporté HTD210H
PDF6,86 MB -
Outils
Hagercad, pour vos projets électriques tertiaires
Le logiciel de conception de tableaux électriques.
URL -
Déclaration de conformité
DÉCLARATION DE CONFORMITÉ UKCA
Version du 6 Avril 2023
PDF472,11 kB
DÉCLARATION UE DE CONFORMITÉ
Version du 6 Avril 2023
PDF490,11 kB
Déclaration de conformité en-GB 2025-03-20
PDF434,43 kB
Déclaration de conformité en-GB 2025-03-20
PDF439,03 kB
Plus de documentation
Découvrez nos autres produits de cette gamme
-
5
-
1
HW1E308DBDisjoncteur Ouvert HW1 66kA 800A 3P Débrochable pour TU sentinelPrix7 103,25 €HT/ Pièce * -
2
HW1E308DEDisjoncteur Ouvert HW1 66kA 800A 3P Débrochable pour TU sentinel EnergyPrix7 103,25 €HT/ Pièce * -
3
HW1E308FBDisjoncteur Ouvert HW1 66kA 800A 3P Fixe pour TU sentinelPrix7 103,25 €HT/ Pièce * -
4
HW1E308FEDisjoncteur Ouvert HW1 66kA 800A 3P Fixe pour TU sentinel EnergyPrix7 103,25 €HT/ Pièce * -
5
HW1E308ZBDisjoncteur Ouvert HW1 66kA 800A 3P Débrochable pour TU sentinelPrix7 103,25 €HT/ Pièce *
