Déclencheur électronique version sentinel Energy LSI HWW453H
Déclencheur électronique version sentinel Energy LSI pour disjoncteur de la gamme HW+
EAN
3250613232160
Conditionnement
1 Pièce
Outils de conception
Prix
4 039,70 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Calibreur 32 produit(s) disponible(s)
Complétez votre système
-
HWW466H
Calibreur In= 800A
53,29 € HT / Pièce* -
HWW466HSACalibreur In= 800A
53,29 € HT / Pièce* -
HWW467HCalibreur In= 1000A
53,29 € HT / Pièce* -
HWW467HSACalibreur In= 1000A
53,29 € HT / Pièce* -
HWW468HCalibreur In= 1250A
53,29 € HT / Pièce* -
HWW468HSACalibreur In= 1250A
53,29 € HT / Pièce* -
HWW469HCalibreur In= 1600A
53,29 € HT / Pièce* -
HWW469HSACalibreur In= 1600A
53,29 € HT / Pièce* -
HWW470HCalibreur In= 2000A
53,29 € HT / Pièce* -
HWW470HSACalibreur In= 2000A
53,29 € HT / Pièce* -
HWW471HCalibreur In= 2500A
53,29 € HT / Pièce* -
HWW471HSACalibreur In= 2500A
53,29 € HT / Pièce* -
HWW472HCalibreur In= 3200A
53,29 € HT / Pièce* -
HWW472HSACalibreur In= 3200A
53,29 € HT / Pièce* -
HWW473HCalibreur In= 4000A
53,29 € HT / Pièce* -
HWW473HSACalibreur In= 4000A
53,29 € HT / Pièce* -
HWW686HCalibreur In= 800A Harmonic
740,95 € HT / Pièce* -
HWW687HCalibreur In= 1000A Harmonic
740,95 € HT / Pièce* -
HWW688HCalibreur In= 1250A Harmonic
740,95 € HT / Pièce* -
HWW689HCalibreur In= 1600A Harmonic
740,95 € HT / Pièce*

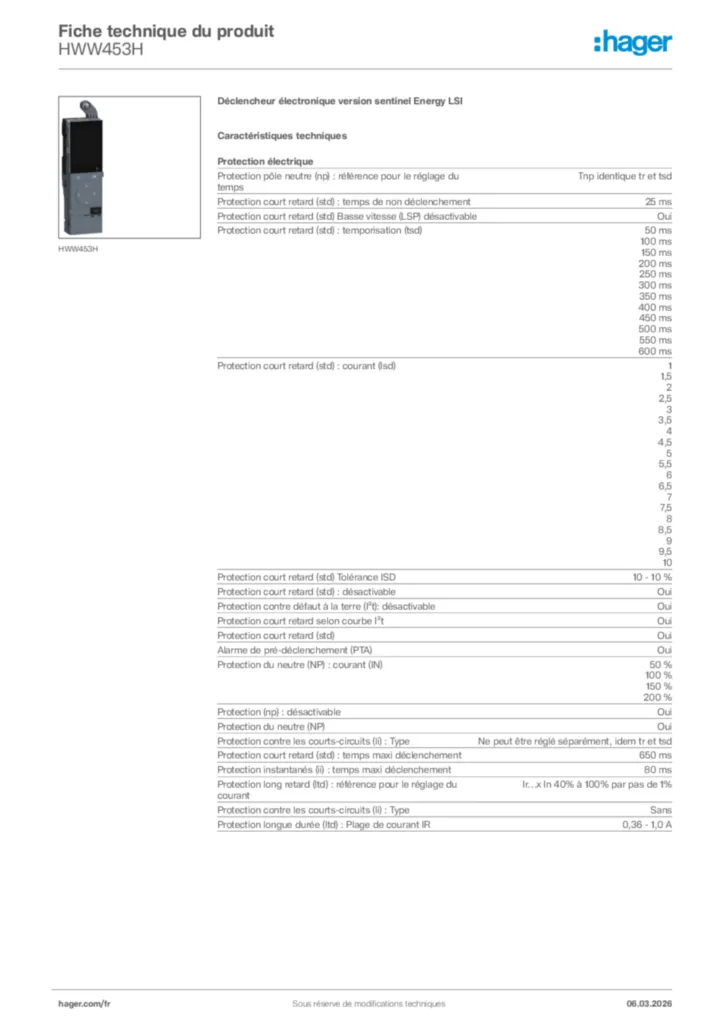

Caractéristiques techniques
Protection électrique
-
Protection pôle neutre (np) : référence pour le réglage du tempsTnp identique tr et tsd
-
Protection court retard (std) : temps de non déclenchement25 ms
-
Protection court retard (std): Basse vitesse (LSP) désactivableOui
-
Protection court retard (std) : temporisation (tsd)50 ms, 100 ms, 150 ms, 200 ms, 250 ms, 300 ms, 350 ms, 400 ms, 450 ms, 500 ms, 550 ms, 600 ms
-
Protection court retard (std) : courant (Isd)1, 1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
-
Protection court retard (std): Tolérance ISD10 - 10 %
-
Protection court retard (std) : désactivableOui
-
Protection contre défaut à la terre (I²t): désactivableOui
-
Protection court retard selon courbe I²tOui
-
Protection court retard (std)Oui
-
Alarme de pré-déclenchement (PTA)Oui
-
Protection du neutre (NP) : courant (IN)50 %, 100 %, 150 %, 200 %
-
Protection (np) : désactivableOui
-
Protection du neutre (NP)Oui
-
Protection contre les courts-circuits (li) : TypeNe peut être réglé séparément, idem tr et tsd
-
Protection court retard (std) : temps maxi déclenchement650 ms
-
Protection instantanés (ii) : temps maxi déclenchement80 ms
-
Protection long retard (ltd) : référence pour le réglage du courantIr…x In 40% à 100% par pas de 1%
-
Protection contre les courts-circuits (li) : TypeSans
-
Protection longue durée (ltd) : Plage de courant IR0,36 - 1,0 A
-
Protection long retard (ltd) : temporisation (tr)0,5 s, 1 s, 1,5 s, 2 s, 2,5 s, 3 s, 3,5 s, 4 s, 4,5 s, 5 s, 5,5 s, 6 s, 6,5 s, 7 s, 7,5 s, 8 s, 8,5 s, 9 s, 9,5 s, 10 s, 10,5 s, 11 s, 11,5 s, 12 s, 12,5 s, 13 s, 13,5 s, 14 s, 14,5 s, 15 s, 15,5 s, 16 s, 16,5 s, 17 s, 17,5 s, 18 s, 18,5 s, 19 s, 19,5 s, 20 s, 20,5 s, 21 s, 21,5 s, 22 s, 22,5 s, 23 s, 23,5 s, 24 s, 24,5 s, 25 s
-
Protection long retard (ltd) : temporisation ajustableOui
-
Protection long retard (ltd) : type de temporisationRéglable
-
Protection long retard (ltd): désactivableNon
-
Protection surcharges long retard (ltd)Oui
-
Protection instantanée (ii) : temps de non déclenchement max.25 ms
-
Protection instantanée (Ii) : crans de réglage1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12, 12,5, 13, 13,5, 14, 14,5, 15
-
Protection instantanée (Ii) : référence pour le réglage du courantIi = OFF/Ii… x In 1.5 à 15 par pas de 0,5
-
Protection instantanée (Ii) : désactivableOui
-
Protection instantanée (Ii)Oui
-
Protection instantanée (Ii): Précision15 - 15 %
-
Protection contre défaut à la terre (GF)Non
