Déclencheur électronique version Sentinel LSI HWW451H
Déclencheur électronique version Sentinel LSI pour disjoncteur de la gamme HW+
EAN
3250613232146
Conditionnement
1 Pièce
Outils de conception
Prix
2 596,17 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Calibreur 16 produit(s) disponible(s)
Produits compatibles
-
Produits liés 80 produit(s) disponible(s)
Complétez votre système
-
HWW466H
Calibreur In= 800A
54,09 € HT / Pièce* -
HWW467HCalibreur In= 1000A
54,09 € HT / Pièce* -
HWW468HCalibreur In= 1250A
54,09 € HT / Pièce* -
HWW469HCalibreur In= 1600A
54,09 € HT / Pièce* -
HWW466HSACalibreur In= 800A
54,09 € HT / Pièce* -
HWW469HSACalibreur In= 1600A
54,09 € HT / Pièce* -
HWW468HSACalibreur In= 1250A
54,09 € HT / Pièce* -
HWW467HSACalibreur In= 1000A
54,09 € HT / Pièce* -
HWW470HCalibreur In= 2000A
54,09 € HT / Pièce* -
HWW471HCalibreur In= 2500A
54,09 € HT / Pièce* -
HWW471HSACalibreur In= 2500A
54,09 € HT / Pièce* -
HWW470HSACalibreur In= 2000A
54,09 € HT / Pièce* -
HWW472HCalibreur In= 3200A
54,09 € HT / Pièce* -
HWW472HSACalibreur In= 3200A
54,09 € HT / Pièce* -
HWW473HCalibreur In= 4000A
54,09 € HT / Pièce* -
HWW473HSACalibreur In= 4000A
54,09 € HT / Pièce*
Produits liés
-
HW2S425DBDisjoncteur Ouvert HW2 100kA 2500A 4P Débrochable pour TU sentinel
30 288,62 € HT / Pièce* -
HW2S416FBDisjoncteur Ouvert HW2 100kA 1600A 4P Fixe pour TU sentinel
15 144,31 € HT / Pièce* -
HW4P432DBDisjoncteur Ouvert HW4 120kA 3200A 4P Débrochable pour TU sentinel
45 124,90 € HT / Pièce* -
HW2E325DBDisjoncteur Ouvert HW2 66kA 2500A 3P Débrochable pour TU sentinel
18 389,52 € HT / Pièce* -
HW2S325DBDisjoncteur Ouvert HW2 100kA 2500A 3P Débrochable pour TU sentinel
21 634,73 € HT / Pièce* -
HW2S320DBDisjoncteur Ouvert HW2 100kA 2000A 3P Débrochable pour TU sentinel
16 226,05 € HT / Pièce* -
HW2E425FBDisjoncteur Ouvert HW2 66kA 2500A 4P Fixe pour TU sentinel
23 798,20 € HT / Pièce* -
HW2S320FBDisjoncteur Ouvert HW2 100kA 2000A 3P Fixe pour TU sentinel
16 226,05 € HT / Pièce* -
HW2S316DBDisjoncteur Ouvert HW2 100kA 1600A 3P Débrochable pour TU sentinel
12 980,84 € HT / Pièce* -
HW2E320DBDisjoncteur Ouvert HW2 66kA 2000A 3P Débrochable pour TU sentinel
14 062,58 € HT / Pièce* -
HW2E320FBDisjoncteur Ouvert HW2 66kA 2000A 3P Fixe pour TU sentinel
14 062,58 € HT / Pièce* -
HW2E316FBDisjoncteur Ouvert HW2 66kA 1600A 3P Fixe pour TU sentinel
11 899,10 € HT / Pièce* -
HW2E425DBDisjoncteur Ouvert HW2 66kA 2500A 4P Débrochable pour TU sentinel
23 798,20 € HT / Pièce* -
HW2E325FBDisjoncteur Ouvert HW2 66kA 2500A 3P Fixe pour TU sentinel
18 389,52 € HT / Pièce* -
HW2E316DBDisjoncteur Ouvert HW2 66kA 1600A 3P Débrochable pour TU sentinel
11 899,10 € HT / Pièce* -
HW2S416DBDisjoncteur Ouvert HW2 100kA 1600A 4P Débrochable pour TU sentinel
15 144,31 € HT / Pièce* -
HW4P332DBDisjoncteur Ouvert HW4 120kA 3200A 3P Débrochable pour TU sentinel
34 742,29 € HT / Pièce* -
HW4P332FBDisjoncteur Ouvert HW4 120kA 3200A 3P Fixe pour TU sentinel
34 742,29 € HT / Pièce* -
HW4P340DBDisjoncteur Ouvert HW4 120kA 4000A 3P Débrochable pour TU sentinel
43 326,12 € HT / Pièce* -
HW4P340FBDisjoncteur Ouvert HW4 120kA 4000A 3P Fixe pour TU sentinel
43 326,12 € HT / Pièce*
Caractéristiques techniques
Protection électrique
-
Protection pôle neutre (np) : référence pour le réglage du tempsTnp identique tr et tsd
-
Protection court retard (std) : temps de non déclenchement25 ms
-
Protection court retard (std) Basse vitesse (LSP) désactivableOui
-
Protection court retard (std) : temporisation (tsd)50 ms, 100 ms, 200 ms, 400 ms, 600 ms
-
Protection court retard (std) : courant (Isd)1, 1,5, 2, 2,5, 3, 4, 6, 8, 10
-
Protection court retard (std) Tolérance ISD10 - 10 %
-
Protection court retard (std) : désactivableOui
-
Protection contre défaut à la terre (I²t): désactivableOui
-
Protection court retard selon courbe I²tOui
-
Protection court retard (std)Oui
-
Alarme de pré-déclenchement (PTA) : temporisation (tp)50 %
-
Alarme de pré-déclenchement (PTA) : seuil de courant (Ip)90 %
-
Alarme de pré-déclenchement (PTA)Oui
-
Protection du neutre (NP) : courant (IN)50 %, 100 %, 200 %
-
Protection (np) : désactivableOui
-
Protection du neutre (NP)Oui
-
Protection contre les courts-circuits (li) : TypeNe peut être réglé séparément, idem tr et tsd
-
Protection court retard (std) : temps maxi déclenchement650 ms
-
Protection instantanés (ii) : temps maxi déclenchement80 ms
-
Protection long retard (ltd) : référence pour le réglage du courantIr1 x Ir2 x In
-
Protection contre les courts-circuits (li) : TypeSans
-
Protection longue durée (ltd) : Plage de courant IR0,36 - 1,0 A
-
Protection long retard (ltd) : temporisation (tr)0,5 s, 1 s, 2 s, 4 s, 5 s, 8 s, 10 s, 15 s, 20 s, 25 s
-
Protection long retard (ltd) : temporisation ajustableOui
-
Protection long retard (ltd) : type de temporisationRéglable
-
Protection long retard (ltd): désactivableNon
-
Protection surcharges long retard (ltd)Oui
-
Protection instantanée (ii) : temps de non déclenchement max.25 ms
-
Protection instantanée (Ii) : crans de réglage1,5, 2, 3, 4, 6, 8, 10, 12, 15
-
Protection instantanée (Ii) : référence pour le réglage du courantIi… x In
-
Protection instantanée (Ii) : désactivableOui
-
Protection instantanée (Ii)Oui
-
Protection instantanée (Ii) Précision15 - 15 %
-
Protection contre défaut à la terre (GF)Non
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

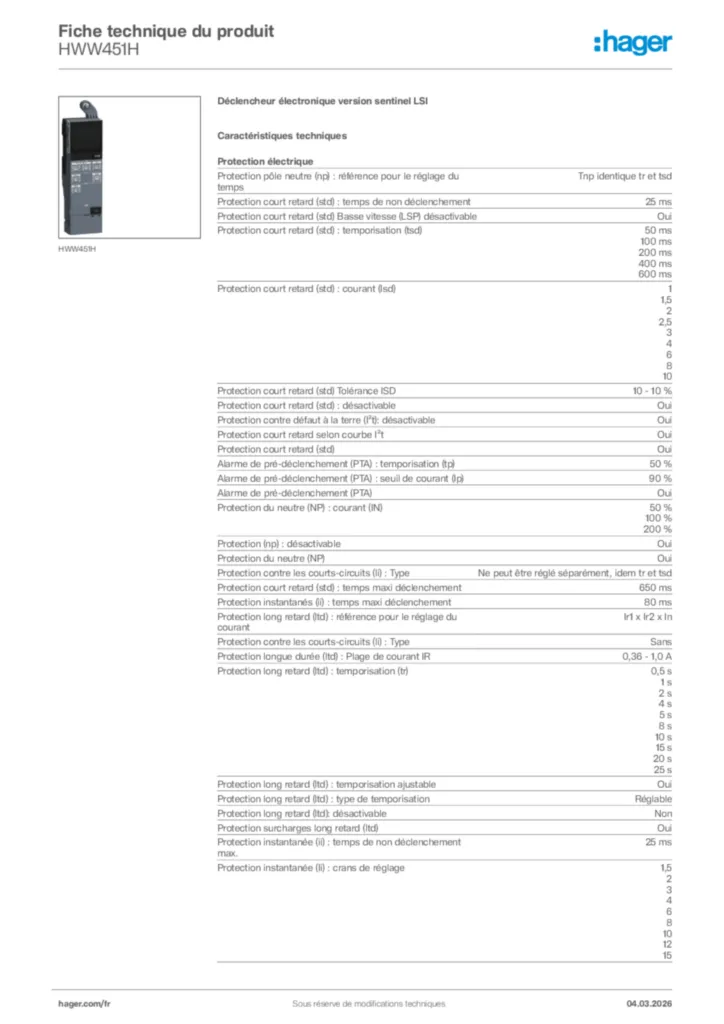

Hager Fiche technique du produit HWW451H
