Disjoncteur Ouvert HW2 66kA 2000A 3P Débrochable pour TU sentinel HW2E320DB
Disjoncteur Ouvert HW2 de la gamme HW+ avec un pouvoir de coupure de 66 kA et une intensité nominale de 2000A en version 3 Pôles Débrochable pour Déclencheur sentinel LSI
EAN
3250613216313
Conditionnement
1 Pièce
Outils de conception
Prix
14 062,58 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires indispensables
Accessoires optionnels
-
Alimentation DC 1 produit(s) disponible(s) -
bobine à émission 6 produit(s) disponible(s) -
Bobine à fermeture 6 produit(s) disponible(s) -
Interverouillage 20 produit(s) disponible(s) -
Position du commutateur des équipements auxiliaires 8 produit(s) disponible(s) -
Calibreur 10 produit(s) disponible(s)
Complétez votre système
-
HTG911H
Alimentation 230VAC/24VDC 2, 5A à 70°C
328,29 € HT / Pièce*
-
HWX020H
Bobine à émission 24-30V AC/DC (SH)
465,16 € HT / Pièce* -
HWX021HBobine à émission 48-60V AC/DC (SH)
465,16 € HT / Pièce* -
HWX023HBobine à émission 200-250V AC/DC (SH)
465,16 € HT / Pièce* -
HWX020HSABobine à émission 24-30V AC/DC (SH)
465,16 € HT / Pièce* -
HWX021HSABobine à émission 48-60V AC/DC (SH)
465,16 € HT / Pièce* -
HWX023HSABobine à émission 200-250V AC/DC (SH)
465,16 € HT / Pièce*
-
HWX025H
Bobine à fermeture 24-30V AC/DC (CC)
465,16 € HT / Pièce* -
HWX026HBobine à fermeture 48-60V AC/DC (CC)
465,16 € HT / Pièce* -
HWX028HBobine à fermeture 200-250V AC/DC (CC)
465,16 € HT / Pièce* -
HWX026HSABobine à fermeture 48-60V AC/DC (CC)
465,16 € HT / Pièce* -
HWX025HSABobine à fermeture 24-30V AC/DC (CC)
465,16 € HT / Pièce* -
HWX028HSABobine à fermeture 200-250V AC/DC (CC)
465,16 € HT / Pièce*
-
HWY261HSAAdaptateur verrouillage en OFF par clé HW2/4 - Ronis/Profalux/Kirk (OLK)
216,35 € HT / Pièce* -
HWY237HPlatine pour interverr.méca. HW2/4 Débro Secours (type 3S/3Sx) - 1 plat./ACB(MI)
1 162,88 € HT / Pièce* -
HWY236HPlatine pour interverr.méca. HW2/4 Fixe Secours (type 3S/3Sx) - 1 plat./ACB (MI)
1 162,88 € HT / Pièce* -
HWY233HPlatine pour interverr.méca. HW2/4 Débro Couplage (type 3C) - 1 platine/ACB (MI)
1 162,88 € HT / Pièce* -
HWY232HPlatine pour interverr.méca. HW2/4 Fixe Couplage (type 3C) - 1 platine/ACB (MI)
1 162,88 € HT / Pièce* -
HWY227HPlatine pour interverr.méca. HW2/4 Débro Secours (type 2S) - 1 platine/ACB (MI)
1 162,88 € HT / Pièce* -
HWY226HPlatine pour interverr.méca. HW2/4 Fixe Secours (type 2S) - 1 platine/ACB (MI)
1 162,88 € HT / Pièce* -
HWY265HSAVerrou pour cadenas OFF HW2/4 (OLP)
216,35 € HT / Pièce* -
HWY362HSASans verrouillage bouton OFF POUR HW2 HW4
75,22 € HT / Pièce* -
HWY362HSans verrouillage bouton OFF POUR HW2 HW4
7,59 € HT / Pièce* -
HWY702
Serrure à came RO Type 2 - K2L2/L4/L5
335,35 € HT / Pièce* -
HWY271HSAAdaptateur verrouillage châssis pour serrure Ronis HW2/4 (CL)
86,54 € HT / Pièce* -
HWY265HVerrou pour cadenas OFF HW2/4 (OLP)
216,35 € HT / Pièce* -
HWY271HAdaptateur verrouillage châssis pour serrure Ronis HW2/4 (CL)
86,54 € HT / Pièce* -
HWY277HDétrompeur pour produit débrochable HW2/4 (WIP)
140,63 € HT / Pièce* -
HWY261HAdaptateur verrouillage en OFF par clé HW2/4 - Ronis/Profalux/Kirk (OLK)
216,35 € HT / Pièce* -
HWY218HSet câble 1, 5m pour interverrouillage mécanique
270,44 € HT / Pièce* -
HWY228HSet câble 3m pour interverrouillage mécanique
324,53 € HT / Pièce* -
HWY229HSet câble 5m pour interverrouillage mécanique
432,70 € HT / Pièce* -
HWY704Serrure à came RO Type 4 - K4L4
335,35 € HT / Pièce*
-
HWX090H
OAC pour HW+
1 730,78 € HT / Pièce* -
HWX050HContact de position (PS)
77,28 € HT / Pièce* -
HWX051HContact de position bas niveau (PS)
432,70 € HT / Pièce* -
HWX051HSAContact de position bas niveau (PS)
432,70 € HT / Pièce* -
HWX050HSAContact de position (PS)
77,28 € HT / Pièce* -
HWX090HSAOAC pour HW+
1 730,78 € HT / Pièce* -
HWX092HContact prêt à fermer HW2/4 (RTC)
270,44 € HT / Pièce* -
HWX092HSAContact prêt à fermer HW2/4 (RTC)
270,44 € HT / Pièce*
-
HWW466H
Calibreur In= 800A
54,09 € HT / Pièce* -
HWW467HCalibreur In= 1000A
54,09 € HT / Pièce* -
HWW468HCalibreur In= 1250A
54,09 € HT / Pièce* -
HWW469HCalibreur In= 1600A
54,09 € HT / Pièce* -
HWW466HSACalibreur In= 800A
54,09 € HT / Pièce* -
HWW469HSACalibreur In= 1600A
54,09 € HT / Pièce* -
HWW468HSACalibreur In= 1250A
54,09 € HT / Pièce* -
HWW467HSACalibreur In= 1000A
54,09 € HT / Pièce* -
HWW470HCalibreur In= 2000A
54,09 € HT / Pièce* -
HWW470HSACalibreur In= 2000A
54,09 € HT / Pièce*
-
HWX030HBobine à manque de tension 24-30V AC/DC (UV)
465,16 € HT / Pièce* -
HWX031HBobine à manque de tension 48-60V AC/DC (UV)
465,16 € HT / Pièce* -
HWX033HBobine à manque de tension 200-250V AC/DC (UV)
465,16 € HT / Pièce* -
HWX033HSABobine à manque de tension 200-250V AC/DC (UV)
465,16 € HT / Pièce* -
HWX031HSABobine à manque de tension 48-60V AC/DC (UV)
465,16 € HT / Pièce* -
HWX030HSABobine à manque de tension 24-30V AC/DC (UV)
465,16 € HT / Pièce*
-
HWY950HConnecteur d'auxiliaire type A 6/3 pour AX, MO, FS, RTC, UV, SH, CC
27,05 € HT / Pièce* -
HWY951HConnecteur d'auxiliaire type B 6/6 pour ENCT, Sentinel
43,27 € HT / Pièce* -
HWY952HConnecteur d'auxiliaire type C 2*6/3 pour ZSI, OAC
43,27 € HT / Pièce* -
HWY951HSAConnecteur d'auxiliaire type B 6/6 pour ENCT, Sentinel
43,27 € HT / Pièce* -
HWY952HSAConnecteur d'auxiliaire type C 2*6/3 pour ZSI, OAC
43,27 € HT / Pièce* -
HWY950HSAConnecteur d'auxiliaire type A 6/3 pour AX, MO, FS, RTC, UV, SH, CC
27,05 € HT / Pièce*
-
HWW451HDéclencheur électronique version sentinel LSI
2 596,17 € HT / Pièce*
-
HWY033HRetardateur pour bobine à manque de tension 200-250V AC (UVTC)
649,05 € HT / Pièce* -
HWY034HRetardateur pour bobine à manque de tension 380-480V AC (UVTC)
649,05 € HT / Pièce* -
HWY031HRetardateur pour bobine à manque de tension 48-60V AC/DC (UVTC)
649,05 € HT / Pièce* -
HWY030HRetardateur pour bobine à manque de tension 24-30V AC/DC (UVTC)
649,05 € HT / Pièce*
-
HWY210HAdaptateur ACB pour écran déporté HTD210H
150,42 € HT / Pièce*
-
HWX190HAucun OAC factice
1,09 € HT / Pièce* -
HWX071HCompteur de cycles ON/OFF HW2/4 (CYC)
486,79 € HT / Pièce* -
HWX071HSA
Compteur de cycles ON/OFF HW2/4 (CYC)
486,79 € HT / Pièce*
-
HWY285HCadre de porte fine pour HW2 Débrochable (DF)
216,35 € HT / Pièce*
-
HWY090HCapot Bouton Poussoir HW2-HW4 (PBC)
378,62 € HT / Pièce* -
HWY090HSACapot Bouton Poussoir HW2-HW4 (PBC)
378,62 € HT / Pièce*
-
HWY098HCapot protection Bornier HW2 Débrochable (TBC)
151,45 € HT / Pièce* -
HWY097HCapot protection Bornier HW2 Fixe (TBC)
108,18 € HT / Pièce* -
HWY097HSACapot protection Bornier HW2 Fixe (TBC)
108,18 € HT / Pièce* -
HWY098HSACapot protection Bornier HW2 Débrochable (TBC)
151,45 € HT / Pièce*
-
HWX011HMoteur de rechargement 24V AC 50/60Hz HW2/4 (MO)
2 163,48 € HT / Pièce* -
HWX714HMoteur de rechargement 200-250V DC HW2/4 (MO)
2 163,48 € HT / Pièce* -
HWX711HMoteur de rechargement 24V DC HW2/4 (MO)
2 163,48 € HT / Pièce* -
HWX012HMoteur de rechargement 48V AC 50/60Hz HW2/4 (MO)
2 163,48 € HT / Pièce* -
HWX015HMoteur de rechargement 380-400V AC 50/60Hz HW2/4 (MO)
2 163,48 € HT / Pièce* -
HWX712HMoteur de rechargement 48V DC HW2/4 (MO)
2 163,48 € HT / Pièce* -
HWX014HMoteur de rechargement 200-250V AC 50/60Hz HW2/4 (MO)
2 163,48 € HT / Pièce* -
HWX714HSAMoteur de rechargement 200-250V DC HW2/4 (MO)
2 163,48 € HT / Pièce* -
HWX011HSAMoteur de rechargement 24V AC 50/60Hz HW2/4 (MO)
2 163,48 € HT / Pièce* -
HWX012HSAMoteur de rechargement 48V AC 50/60Hz HW2/4 (MO)
2 163,48 € HT / Pièce* -
HWX712HSAMoteur de rechargement 48V DC HW2/4 (MO)
2 163,48 € HT / Pièce* -
HWX711HSAMoteur de rechargement 24V DC HW2/4 (MO)
2 163,48 € HT / Pièce* -
HWX014HSAMoteur de rechargement 200-250V AC 50/60Hz HW2/4 (MO)
2 163,48 € HT / Pièce* -
HWX015HSAMoteur de rechargement 380-400V AC 50/60Hz HW2/4 (MO)
2 163,48 € HT / Pièce*
-
HWY160HPrises Arrière - haut/bas - 66/100kA - HW2 3P (RC)
649,05 € HT / Pièce* -
HWY160HSAPrises Arrière - haut/bas - HW2 3P (RC)
649,05 € HT / Pièce*
-
HWX042HContact auxiliaire additionnel HW2/4 (AX)
81,14 € HT / Pièce* -
HWX043HContact auxiliaire bas niveau additionnel HW2/4 (AX)
108,18 € HT / Pièce* -
HWX042HSA
Contact auxiliaire additionnel HW2/4 (AX)
81,14 € HT / Pièce* -
HWX043HSA
Contact auxiliaire bas niveau additionnel HW2/4 (AX)
108,18 € HT / Pièce* -
HWX048HSAContact Défaut Déclenchement pour HW2 HW4 (FS)
86,54 € HT / Pièce* -
HWX048HContact Défaut Déclenchement pour HW2 HW4 (FS)
86,54 € HT / Pièce*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal2 000 A
-
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-266 kA
-
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-266 kA
-
Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-266 kA
Endurance
-
Endurance électrique en nombre de cycles8 000
-
Endurance mécanique nombre de manœuvres25 000
Tension
-
Tension assignée d'isolement1 000 V
-
Tension assignée de tenue aux chocs12 000 V
-
Type de tension d'alimentationAC
Valeur de résistance
-
Résistance interne16 µΩ
Architecture
-
Nombre de pôles3
-
Nombre de pôles protégé3
-
Type de boitierDébrochable
-
Type de pôles3P3D
Déclenchements
-
Temps de réponse à la fermeture50 ms
Puissance
-
Puissance dissipée totale sous IN222,20 W
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

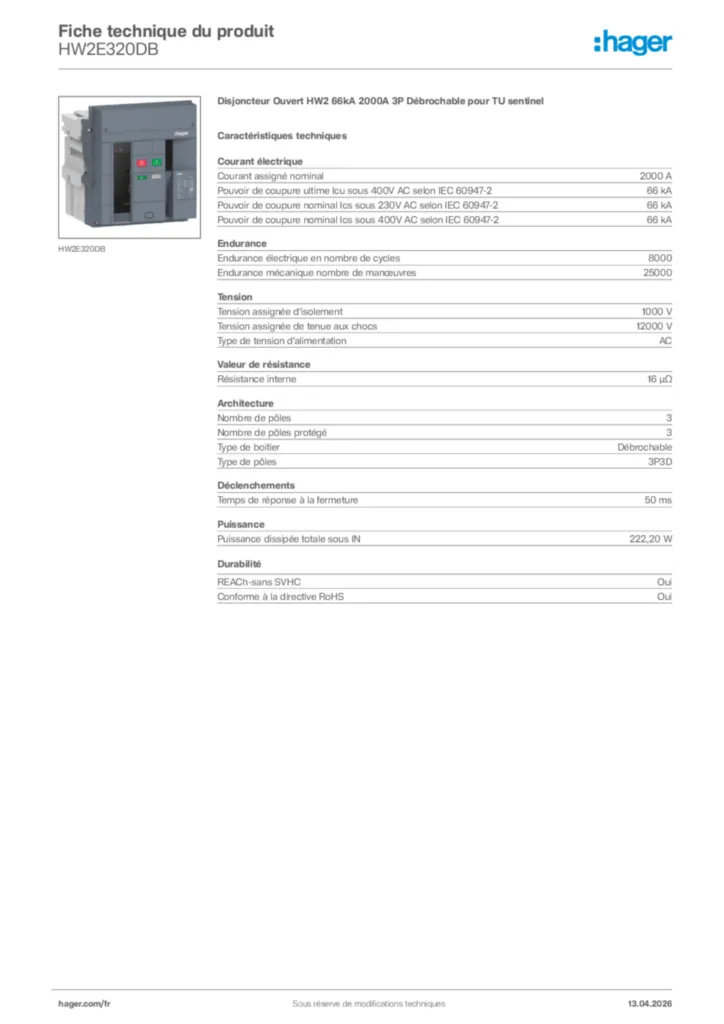

Hager Fiche technique du produit HW2E320DB
