Disjoncteur Ouvert HW1 55kA 800A 3P Fixe pour TU sentinel HW1M308FB
Disjoncteur Ouvert HW1 de la gamme HW+ avec un pouvoir de coupure de 55 kA et une intensité nominale de 800 A en version 3 Pôles Fixe pour Déclencheur Sentinel LSI
EAN
3250613236168
Conditionnement
1 Pièce
Outils de conception
Prix
6 037,77 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Type d'accessoire ou d'auxiliaire intégré au produit 6 produit(s) disponible(s) -
bobine à émission 6 produit(s) disponible(s) -
commande motorisée 10 produit(s) disponible(s) -
Position du commutateur des équipements auxiliaires 6 produit(s) disponible(s) -
Fonctions de connexion 6 produit(s) disponible(s) -
Couvercle 3 produit(s) disponible(s)
Complétez votre système
-
HWY950H
Connecteur d'auxiliaire type A 6/3 pour AX, MO, FS, RTC, UV, SH, CC
27,05 € HT / Pièce* -
HWY951HConnecteur d'auxiliaire type B 6/6 pour ENCT, Sentinel
43,27 € HT / Pièce* -
HWY952HConnecteur d'auxiliaire type C 2*6/3 pour ZSI, OAC
43,27 € HT / Pièce* -
HWY951HSAConnecteur d'auxiliaire type B 6/6 pour ENCT, Sentinel
43,27 € HT / Pièce* -
HWY952HSAConnecteur d'auxiliaire type C 2*6/3 pour ZSI, OAC
43,27 € HT / Pièce* -
HWY950HSAConnecteur d'auxiliaire type A 6/3 pour AX, MO, FS, RTC, UV, SH, CC
27,05 € HT / Pièce*
-
HWX020H
Bobine à émission 24-30V AC/DC (SH)
465,16 € HT / Pièce* -
HWX021HBobine à émission 48-60V AC/DC (SH)
465,16 € HT / Pièce* -
HWX023HBobine à émission 200-250V AC/DC (SH)
465,16 € HT / Pièce* -
HWX020HSABobine à émission 24-30V AC/DC (SH)
465,16 € HT / Pièce* -
HWX021HSABobine à émission 48-60V AC/DC (SH)
465,16 € HT / Pièce* -
HWX023HSABobine à émission 200-250V AC/DC (SH)
465,16 € HT / Pièce*
-
HWX001H
Moteur de rechargement 24V AC 50/60Hz HW1 (MO)
1 947,13 € HT / Pièce* -
HWX002HMoteur de rechargement 48-60V AC 50/60Hz HW1 (MO)
1 947,13 € HT / Pièce* -
HWX004HMoteur de rechargement 200-250V AC 50/60Hz HW1 (MO)
1 947,13 € HT / Pièce* -
HWX701HMoteur de rechargement 24V DC HW1 (MO)
1 947,13 € HT / Pièce* -
HWX702HMoteur de rechargement 48-60V DC HW1 (MO)
1 947,13 € HT / Pièce* -
HWX004HSAMoteur de rechargement 200-250V AC 50/60Hz HW1 (MO)
1 947,13 € HT / Pièce* -
HWX002HSAMoteur de rechargement 48-60V AC 50/60Hz HW1 (MO)
1 947,13 € HT / Pièce* -
HWX701HSAMoteur de rechargement 24V DC HW1 (MO)
1 947,13 € HT / Pièce* -
HWX702HSAMoteur de rechargement 48-60V DC HW1 (MO)
1 947,13 € HT / Pièce* -
HWX001HSAMoteur de rechargement 24V AC 50/60Hz HW1 (MO)
1 947,13 € HT / Pièce*
-
HWX090H
OAC pour HW+
1 730,78 € HT / Pièce* -
HWX091HContact prêt à fermer HW1 (RTC)
270,44 € HT / Pièce* -
HWX051HSAContact de position bas niveau (PS)
432,70 € HT / Pièce* -
HWX050HSAContact de position (PS)
77,28 € HT / Pièce* -
HWX091HSAContact prêt à fermer HW1 (RTC)
270,44 € HT / Pièce* -
HWX090HSAOAC pour HW+
1 730,78 € HT / Pièce*
-
HWY005H
Adaptateurs de Connexion Verticale 3 Pôles HW1 (VCA)
1 298,09 € HT / Pièce* -
HWY040HPrises Avant - haut/bas - HW1 fixe 3 Pôles (FC)
405,66 € HT / Pièce* -
HWY001HÉpanouisseurs 3P HW1 (SP)
973,57 € HT / Pièce* -
HWY040HSAPrises Avant - haut/bas - HW1 fixe 3 Pôles (FC)
405,66 € HT / Pièce* -
HWY048HSAPrises Arrière - haut/bas - HW1 3 Pôles (RC)
405,66 € HT / Pièce* -
HWY048HPrises Arrière - haut/bas - HW1 3 Pôles (RC)
405,66 € HT / Pièce*
-
HWY089H
Capot Bouton Poussoir HW1 (PBC)
378,62 € HT / Pièce* -
HWY958HÉcran chambre de coupure 3P
129,81 € HT / Pièce* -
HWY089HSACapot Bouton Poussoir HW1 (PBC)
378,62 € HT / Pièce*
-
HWX040HContact auxiliaire HW1 (AX)
81,14 € HT / Pièce* -
HWX041HContact auxiliaire bas niveau HW1 (AX)
108,18 € HT / Pièce* -
HWX047HContact Défaut Déclenchement pour HW1 (FS)
86,54 € HT / Pièce* -
HWX040HSA
Contact auxiliaire HW1 (AX)
81,14 € HT / Pièce* -
HWX041HSA
Contact auxiliaire bas niveau HW1 (AX)
108,18 € HT / Pièce* -
HWX047HSAContact Défaut Déclenchement pour HW1 (FS)
86,54 € HT / Pièce*
-
HWX070HCompteur de cycles ON/OFF HW1 (CYC)
486,79 € HT / Pièce* -
HWX190HAucun OAC factice
1,09 € HT / Pièce* -
HWX070HSACompteur de cycles ON/OFF HW1 (CYC)
486,79 € HT / Pièce*
-
HWX030HBobine à manque de tension 24-30V AC/DC (UV)
465,16 € HT / Pièce* -
HWX031HBobine à manque de tension 48-60V AC/DC (UV)
465,16 € HT / Pièce* -
HWX033HBobine à manque de tension 200-250V AC/DC (UV)
465,16 € HT / Pièce* -
HWX033HSABobine à manque de tension 200-250V AC/DC (UV)
465,16 € HT / Pièce* -
HWX031HSABobine à manque de tension 48-60V AC/DC (UV)
465,16 € HT / Pièce* -
HWX030HSABobine à manque de tension 24-30V AC/DC (UV)
465,16 € HT / Pièce*
-
HWY702Serrure à came RO Type 2 - K2L2/L4/L5
335,35 € HT / Pièce* -
HWY704Serrure à came RO Type 4 - K4L4
335,35 € HT / Pièce* -
HWY269HVerrou pour cadenas OFF HW1 (OLP)
216,35 € HT / Pièce* -
HWY260HAdaptateur verrouillage en OFF par clé HW1 - Ronis/Profalux/Kirk (OLK)
216,35 € HT / Pièce* -
HWY224HPlatine pour interverr.méca. HW1 Fixe Secours (type 2S) - 1 platine/ACB (MI)
1 162,88 € HT / Pièce* -
HWY229HSet câble 5m pour interverrouillage mécanique
432,70 € HT / Pièce* -
HWY228HSet câble 3m pour interverrouillage mécanique
324,53 € HT / Pièce* -
HWY218HSet câble 1, 5m pour interverrouillage mécanique
270,44 € HT / Pièce* -
HWY360HSans verrouillage bouton OFF HW1
7,59 € HT / Pièce* -
HWY269HSAVerrou pour cadenas OFF HW1 (OLP)
216,35 € HT / Pièce* -
HWY260HSAAdaptateur verrouillage en OFF par clé HW1 - Ronis/Profalux/Kirk (OLK)
216,35 € HT / Pièce* -
HWY360HSASans verrouillage bouton OFF HW1
7,59 € HT / Pièce* -
HWY230HPlatine pour interverr.méca. HW1 Fixe Couplage (type 3C) - 1 platine/ACB (MI)
1 162,88 € HT / Pièce* -
HWY234HPlatine pour interverr.méca. HW1 Fixe Secours (type 3S/3Sx) - 1 platine/ACB (MI)
1 162,88 € HT / Pièce*
-
HWW466HCalibreur In= 800A
54,09 € HT / Pièce* -
HWW466HSACalibreur In= 800A
54,09 € HT / Pièce*
-
HWY210HAdaptateur ACB pour écran déporté HTD210H
150,42 € HT / Pièce*
-
HWY280HCadre de porte fine pour HW1 Fixe (DF)
162,27 € HT / Pièce*
-
HWY033HRetardateur pour bobine à manque de tension 200-250V AC (UVTC)
649,05 € HT / Pièce* -
HWY034HRetardateur pour bobine à manque de tension 380-480V AC (UVTC)
649,05 € HT / Pièce* -
HWY031HRetardateur pour bobine à manque de tension 48-60V AC/DC (UVTC)
649,05 € HT / Pièce* -
HWY030HRetardateur pour bobine à manque de tension 24-30V AC/DC (UVTC)
649,05 € HT / Pièce*
-
HWX025HBobine à fermeture 24-30V AC/DC (CC)
465,16 € HT / Pièce* -
HWX026HBobine à fermeture 48-60V AC/DC (CC)
465,16 € HT / Pièce* -
HWX028HBobine à fermeture 200-250V AC/DC (CC)
465,16 € HT / Pièce* -
HWX026HSABobine à fermeture 48-60V AC/DC (CC)
465,16 € HT / Pièce* -
HWX025HSABobine à fermeture 24-30V AC/DC (CC)
465,16 € HT / Pièce* -
HWX028HSABobine à fermeture 200-250V AC/DC (CC)
465,16 € HT / Pièce*
-
HWW451HDéclencheur électronique version sentinel LSI
2 596,17 € HT / Pièce*
-
HTG911HAlimentation 230VAC/24VDC 2, 5A à 70°C
328,29 € HT / Pièce*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal800 A
-
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-255 kA
-
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-255 kA
-
Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-255 kA
Endurance
-
Endurance électrique en nombre de cycles8 000
-
Endurance mécanique nombre de manœuvres30 000
Tension
-
Tension assignée d'isolement1 000 V
-
Tension assignée de tenue aux chocs12 000 V
-
Type de tension d'alimentationAC
Valeur de résistance
-
Résistance interne25 µΩ
Architecture
-
Nombre de pôles3
-
Type de boitierProduit complet
Déclenchements
-
Temps de réponse à la fermeture45 ms
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-

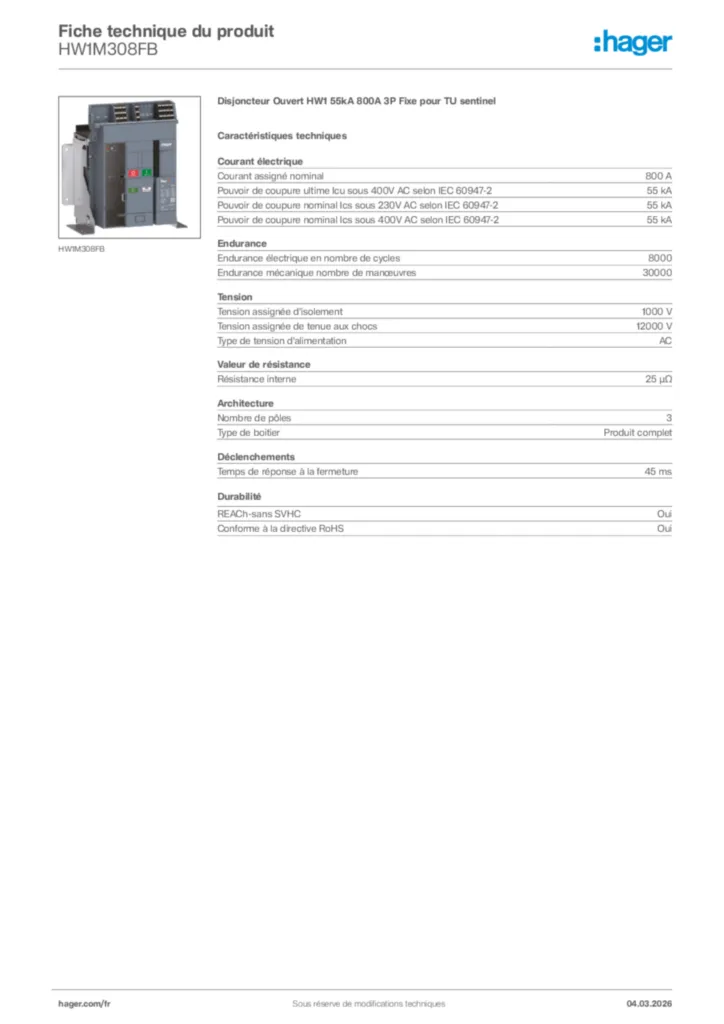

Product datasheet
Hager Fiche technique du produit HW1M308FB
Disjoncteur Ouvert HW1 55kA 800A 3P Fixe pour TU sentinel
PDF -
Guide d'installation
Consignes de sécurité
-
PDF159,14 kB
Manuel d'installation rapide
hw+ Disjoncteurs ouverts HW1
PDF36,02 MB
Manuel d’installation
hw+ Disjoncteurs ouverts HW1
PDF56,14 MB -
Manuel
Catalogue technique
hw+ Disjoncteur ouvert HW1 / HW2 / HW4 / HW6
PDF63,50 MB
Manuel d’utilisation
hw+ Disjoncteurs ouverts HW1
PDF30,42 MB
Manuel d’utilisation
hw+ Déclencheurs électroniques sentinel
PDF19,14 MB -
Outils
Hagercad, pour vos projets électriques tertiaires
Le logiciel de conception de tableaux électriques.
URL -
Déclaration de conformité
DÉCLARATION DE CONFORMITÉ UKCA
Version du 1 Août 2025
PDF442,09 kB
DÉCLARATION UE DE CONFORMITÉ
Version du 3 Avril 2023
PDF553,64 kB
DÉCLARATION UE DE CONFORMITÉ
Version du 1 Août 2025
PDF436,86 kB
