Disjoncteur Ouvert HW1 55kA 1250A 4P Débrochable pour TU sentinel Energy HW1M412DE
Disjoncteur Ouvert HW1 de la gamme HW+ avec un pouvoir de coupure de 55kA et une intensité nominale de 1250A en version 4 Pôles Débrochable pour déclencheur sentinel Energy
EAN
3250613236472
Conditionnement
1 Pièce
Outils de conception
Prix
10 009,13 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Alimentation DC 1 produit(s) disponible(s) -
Déclencheur 1 produit(s) disponible(s) -
Calibreur 18 produit(s) disponible(s) -
commande motorisée 10 produit(s) disponible(s) -
bobine à émission 6 produit(s) disponible(s) -
Voir plus 77 autre(s) produit(s) disponible(s)
Complétez votre système
-
HTG911H
Alimentation 230VAC/24VDC 2,5A à 70°C
328,29 € HT / Pièce*
-
HWW453H
Déclencheur électronique version sentinel Energy LSI
4 039,70 € HT / Pièce*
-
HWW466H
Calibreur In= 800A
53,29 € HT / Pièce* -
HWW466HSACalibreur In= 800A
53,29 € HT / Pièce* -
HWW467HCalibreur In= 1000A
53,29 € HT / Pièce* -
HWW467HSACalibreur In= 1000A
53,29 € HT / Pièce* -
HWW468HCalibreur In= 1250A
53,29 € HT / Pièce* -
HWW468HSACalibreur In= 1250A
53,29 € HT / Pièce* -
HWW686HCalibreur In= 800A Harmonic
740,95 € HT / Pièce* -
HWW686HSACalibreur In= 800A Harmonic
740,95 € HT / Pièce* -
HWW687HCalibreur In= 1000A Harmonic
740,95 € HT / Pièce* -
HWW687HSACalibreur In= 1000A Harmonic
740,95 € HT / Pièce* -
HWW688HCalibreur In= 1250A Harmonic
740,95 € HT / Pièce* -
HWW688HSACalibreur In= 1250A Harmonic
740,95 € HT / Pièce* -
HWW726HCalibreur In= 800A Ultimate
1 857,45 € HT / Pièce* -
HWW726HSACalibreur In= 800A Ultimate
1 857,45 € HT / Pièce* -
HWW727HCalibreur In= 1000A Ultimate
1 857,45 € HT / Pièce* -
HWW727HSACalibreur In= 1000A Ultimate
1 857,45 € HT / Pièce* -
HWW728HCalibreur In= 1250A Ultimate
1 857,45 € HT / Pièce* -
HWW728HSACalibreur In= 1250A Ultimate
1 857,45 € HT / Pièce*
-
HWX001H
Moteur de rechargement 24V AC 50/60Hz HW1 (MO)
1 918,35 € HT / Pièce* -
HWX001HSAMoteur de rechargement 24V AC 50/60Hz HW1 (MO)
1 918,35 € HT / Pièce* -
HWX002HMoteur de rechargement 48-60V AC 50/60Hz HW1 (MO)
1 918,35 € HT / Pièce* -
HWX002HSAMoteur de rechargement 48-60V AC 50/60Hz HW1 (MO)
1 918,35 € HT / Pièce* -
HWX004HMoteur de rechargement 200-250V AC 50/60Hz HW1 (MO)
1 918,35 € HT / Pièce* -
HWX004HSAMoteur de rechargement 200-250V AC 50/60Hz HW1 (MO)
1 918,35 € HT / Pièce* -
HWX701HMoteur de rechargement 24V DC HW1 (MO)
1 918,35 € HT / Pièce* -
HWX701HSAMoteur de rechargement 24V DC HW1 (MO)
1 918,35 € HT / Pièce* -
HWX702HMoteur de rechargement 48-60V DC HW1 (MO)
1 918,35 € HT / Pièce* -
HWX702HSAMoteur de rechargement 48-60V DC HW1 (MO)
1 918,35 € HT / Pièce*
-
HWX020H
Bobine à émission 24-30V AC/DC (SH)
458,28 € HT / Pièce* -
HWX020HSABobine à émission 24-30V AC/DC (SH)
458,28 € HT / Pièce* -
HWX021HBobine à émission 48-60V AC/DC (SH)
458,28 € HT / Pièce* -
HWX021HSABobine à émission 48-60V AC/DC (SH)
458,28 € HT / Pièce* -
HWX023HBobine à émission 200-250V AC/DC (SH)
458,28 € HT / Pièce* -
HWX023HSABobine à émission 200-250V AC/DC (SH)
458,28 € HT / Pièce*
-
HWX025HBobine à fermeture 24-30V AC/DC (CC)
458,28 € HT / Pièce* -
HWX025HSABobine à fermeture 24-30V AC/DC (CC)
458,28 € HT / Pièce* -
HWX026HBobine à fermeture 48-60V AC/DC (CC)
458,28 € HT / Pièce* -
HWX026HSABobine à fermeture 48-60V AC/DC (CC)
458,28 € HT / Pièce* -
HWX028HBobine à fermeture 200-250V AC/DC (CC)
458,28 € HT / Pièce* -
HWX028HSABobine à fermeture 200-250V AC/DC (CC)
458,28 € HT / Pièce*
-
HWX030HBobine à manque de tension 24-30V AC/DC (UV)
458,28 € HT / Pièce* -
HWX030HSABobine à manque de tension 24-30V AC/DC (UV)
458,28 € HT / Pièce* -
HWX031HBobine à manque de tension 48-60V AC/DC (UV)
458,28 € HT / Pièce* -
HWX031HSABobine à manque de tension 48-60V AC/DC (UV)
458,28 € HT / Pièce* -
HWX033HBobine à manque de tension 200-250V AC/DC (UV)
458,28 € HT / Pièce* -
HWX033HSABobine à manque de tension 200-250V AC/DC (UV)
458,28 € HT / Pièce*
-
HWX040HContact auxiliaire HW1 (AX)
79,94 € HT / Pièce* -
HWX040HSA
Contact auxiliaire HW1 (AX)
79,94 € HT / Pièce* -
HWX041HContact auxiliaire bas niveau HW1 (AX)
106,58 € HT / Pièce* -
HWX041HSA
Contact auxiliaire bas niveau HW1 (AX)
106,58 € HT / Pièce* -
HWX047HContact Défaut Déclenchement pour HW1 (FS)
85,26 € HT / Pièce* -
HWX047HSAContact Défaut Déclenchement pour HW1 (FS)
85,26 € HT / Pièce*
-
HWX050HContact de position (PS)
76,13 € HT / Pièce* -
HWX050HSAContact de position (PS)
76,13 € HT / Pièce* -
HWX051HContact de position bas niveau (PS)
426,30 € HT / Pièce* -
HWX051HSAContact de position bas niveau (PS)
426,30 € HT / Pièce* -
HWX057HCapteur de position disjoncteur pour communication HW1 (PSE)
639,45 € HT / Pièce* -
HWX090HOAC pour HW+
1 705,20 € HT / Pièce* -
HWX090HSAOAC pour HW+
1 705,20 € HT / Pièce* -
HWX091HContact prêt à fermer HW1 (RTC)
266,44 € HT / Pièce* -
HWX091HSAContact prêt à fermer HW1 (RTC)
266,44 € HT / Pièce*
-
HWX060HModule d'isolation (INS)
160,37 € HT / Pièce* -
HWX060HSAModule d'isolation (INS)
160,37 € HT / Pièce* -
HWY965HModule de Communication RTU
426,30 € HT / Pièce* -
HWY966HModule de Communication TCP/IP
1 065,75 € HT / Pièce*
-
HWX062HCâble bobine pour communication
63,95 € HT / Pièce*
-
HWX070HCompteur de cycles ON/OFF HW1 (CYC)
479,59 € HT / Pièce* -
HWX070HSACompteur de cycles ON/OFF HW1 (CYC)
479,59 € HT / Pièce* -
HWX190HAucun OAC factice
1,07 € HT / Pièce*
-
HWY002HÉpanouisseurs 4P HW1 (SP)
1 278,90 € HT / Pièce* -
HWY006HAdaptateurs de Connexion Verticale 4 Pôles HW1 (VCA)
1 705,20 € HT / Pièce* -
HWY045HPrises Avant - haut/bas - HW1 débrochable 4 Pôles (FC)
532,88 € HT / Pièce* -
HWY045HSAPrises Avant - haut/bas - HW1 débrochable 4 Pôles (FC)
532,88 € HT / Pièce* -
HWY047HPrises Avant - bas,court - HW1 débrochable 4 Pôles (FC)
532,88 € HT / Pièce* -
HWY047HSAPrises Avant - bas,court - HW1 débrochable 4 Pôles (FC)
532,88 € HT / Pièce* -
HWY049HPrises Arrière - haut/bas - HW1 4 Pôles (RC)
532,88 € HT / Pièce* -
HWY049HSAPrises Arrière - haut/bas - HW1 4 Pôles (RC)
532,88 € HT / Pièce*
-
HWY030HRetardateur pour bobine à manque de tension 24-30V AC/DC (UVTC)
639,45 € HT / Pièce* -
HWY031HRetardateur pour bobine à manque de tension 48-60V AC/DC (UVTC)
639,45 € HT / Pièce* -
HWY033HRetardateur pour bobine à manque de tension 200-250V AC (UVTC)
639,45 € HT / Pièce* -
HWY034HRetardateur pour bobine à manque de tension 380-480V AC (UVTC)
639,45 € HT / Pièce*
-
HWY089HCapot Bouton Poussoir HW1 (PBC)
373,02 € HT / Pièce* -
HWY089HSACapot Bouton Poussoir HW1 (PBC)
373,02 € HT / Pièce* -
HWY096HSACapot Bornier de Commande HW1 Débrochable 4P (TBC)
213,15 € HT / Pièce*
-
HWY210HAdaptateur ACB pour écran déporté HTD210H
148,19 € HT / Pièce*
-
HWY218HSet câble 1,5m pour interverrouillage mécanique
266,44 € HT / Pièce* -
HWY225HPlatine pour interverr.méca. HW1 Débro Secours (type 2S) - 1 platine/ACB (MI)
1 145,69 € HT / Pièce* -
HWY228HSet câble 3m pour interverrouillage mécanique
319,73 € HT / Pièce* -
HWY229HSet câble 5m pour interverrouillage mécanique
426,30 € HT / Pièce* -
HWY231HPlatine pour interverr.méca. HW1 Débro Couplage (type 3C) - 1 platine/ACB (MI)
1 145,69 € HT / Pièce* -
HWY235HPlatine pour interverr.méca. HW1 Débro Secours (type 3S/3Sx) - 1 platine/ACB(MI)
1 145,69 € HT / Pièce* -
HWY260HAdaptateur verrouillage en OFF par clé HW1 - Ronis/Profalux/Kirk (OLK)
213,15 € HT / Pièce* -
HWY260HSAAdaptateur verrouillage en OFF par clé HW1 - Ronis/Profalux/Kirk (OLK)
213,15 € HT / Pièce* -
HWY269HVerrou pour cadenas OFF HW1 (OLP)
213,15 € HT / Pièce* -
HWY269HSAVerrou pour cadenas OFF HW1 (OLP)
213,15 € HT / Pièce* -
HWY270HAdaptateur verrouillage châssis pour serrure Ronis HW1 (CL)
81,20 € HT / Pièce* -
HWY270HSAAdaptateur verrouillage châssis pour serrure Ronis HW1 (CL)
81,20 € HT / Pièce* -
HWY276HDétrompeur pour produit débrochable HW1 (WIP)
138,55 € HT / Pièce* -
HWY360HSans verrouillage bouton OFF HW1
7,47 € HT / Pièce* -
HWY360HSASans verrouillage bouton OFF HW1
7,47 € HT / Pièce* -
HWY370HVerrouillage position déconnectée (sectionnement)
26,65 € HT / Pièce* -
HWY702Serrure à came RO Type 2 - K2L2/L4/L5
330,39 € HT / Pièce* -
HWY704Serrure à came RO Type 4 - K4L4
330,39 € HT / Pièce*
-
HWY281HCadre de porte fine pour HW1 Débrochable (DF)
159,87 € HT / Pièce*
-
HWY950HConnecteur d'auxiliaire type A 6/3 pour AX, MO, FS, RTC, UV, SH, CC
26,65 € HT / Pièce* -
HWY950HSAConnecteur d'auxiliaire type A 6/3 pour AX, MO, FS, RTC, UV, SH, CC
26,65 € HT / Pièce* -
HWY951HConnecteur d'auxiliaire type B 6/6 pour ENCT, Sentinel
42,63 € HT / Pièce* -
HWY951HSAConnecteur d'auxiliaire type B 6/6 pour ENCT, Sentinel
42,63 € HT / Pièce* -
HWY952HConnecteur d'auxiliaire type C 2*6/3 pour ZSI, OAC
42,63 € HT / Pièce* -
HWY952HSAConnecteur d'auxiliaire type C 2*6/3 pour ZSI, OAC
42,63 € HT / Pièce*
-
HWY096HCapot Bornier de Commande HW1 Débrochable 4P (TBC)
213,15 € HT / Pièce*

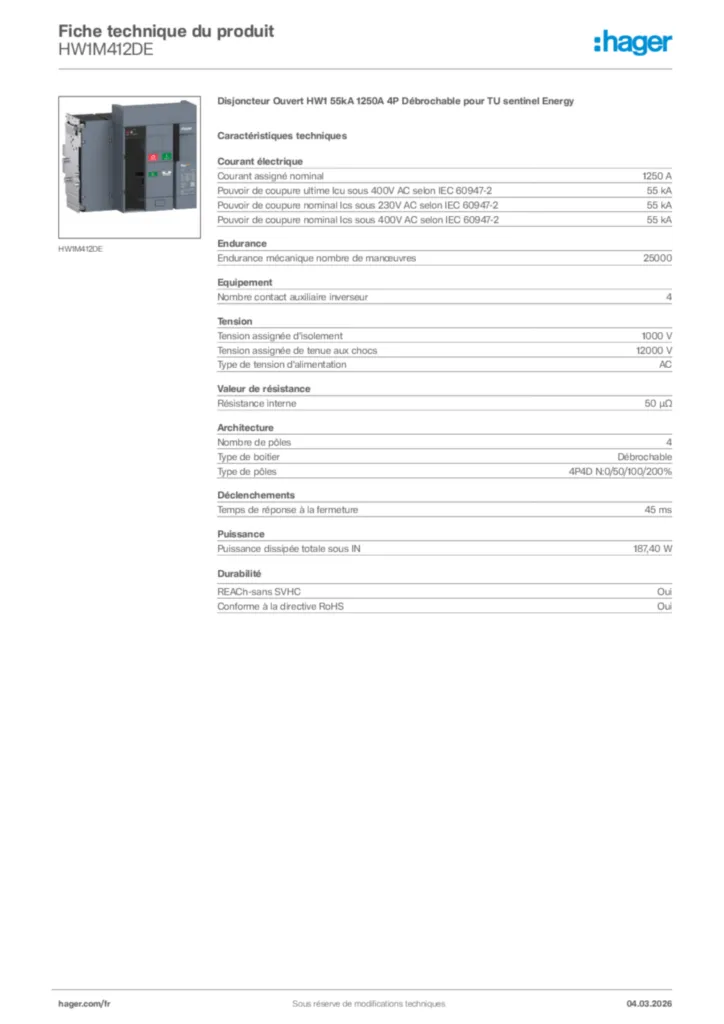

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal1 250 A
-
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-255 kA
-
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-255 kA
-
Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-255 kA
Endurance
-
Endurance mécanique nombre de manœuvres25 000
Equipement
-
Nombre contact auxiliaire inverseur4
Tension
-
Tension assignée d'isolement1 000 V
-
Tension assignée de tenue aux chocs12 000 V
-
Type de tension d'alimentationAC
Valeur de résistance
-
Résistance interne50 µΩ
Architecture
-
Nombre de pôles4
-
Type de boitierDébrochable
-
Type de pôles4P4D N:0/50/100/200%
Déclenchements
-
Temps de reponse à la fermeture45 ms
Puissance
-
Puissance dissipée totale sous IN187,40 W
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Guide d'installation
Consignes de sécurité
-
PDF159,14 kB
Manuel d'installation rapide
hw+ Disjoncteurs ouverts HW1
PDF36,02 MB
Manuel d’installation
hw+ Disjoncteurs ouverts HW1
PDF56,14 MB -
Annexe produit
Table Modbus pour sentinel Energy
hw+ Disjoncteurs sentinel Energy
XLS378,50 kB -
Guide de démarrage utilisateur final
Démarrage
Réglage initial du déclencheur sentinel Energy
PDF572,09 kB -
Manuel
Catalogue technique
hw+ Disjoncteur ouvert HW1 / HW2 / HW4 / HW6
PDF63,50 MB
Guide utilisateur
hw+ Communication Modbus sentinel Energy
PDF6,24 MB
Manuel d’utilisation
hw+ Disjoncteurs ouverts HW1
PDF30,42 MB
Manuel d’utilisation
hw+ Déclencheurs électroniques sentinel Energy
PDF16,56 MB -
Fiche de données de sécurité
Guide de cybersécurité
hw+ Disjoncteurs sentinel Energy HW1, HW2 et HW4
PDF1,07 MB -
Guide
Manuel d’utilisation
h3+/hw+ Afficheur déporté HTD210H
PDF6,86 MB -
Outils
Hagercad, pour vos projets électriques tertiaires
Le logiciel de conception de tableaux électriques.
URL -
Déclaration de conformité
DÉCLARATION UE DE CONFORMITÉ
Version du 3 Avril 2023
PDF553,64 kB
Déclaration de conformité en-GB 2025-03-31
PDF477,08 kB
Déclaration de conformité en-GB 2025-03-31
PDF621,08 kB
Plus de documentation
Découvrez nos autres produits de cette gamme
-
5
-
1
HW1E308DBDisjoncteur Ouvert HW1 66kA 800A 3P Débrochable pour TU sentinelPrix7 103,25 €HT/ Pièce * -
2
HW1E308DEDisjoncteur Ouvert HW1 66kA 800A 3P Débrochable pour TU sentinel EnergyPrix7 103,25 €HT/ Pièce * -
3
HW1E308FBDisjoncteur Ouvert HW1 66kA 800A 3P Fixe pour TU sentinelPrix7 103,25 €HT/ Pièce * -
4
HW1E308FEDisjoncteur Ouvert HW1 66kA 800A 3P Fixe pour TU sentinel EnergyPrix7 103,25 €HT/ Pièce * -
5
HW1E308ZBDisjoncteur Ouvert HW1 66kA 800A 3P Débrochable pour TU sentinelPrix7 103,25 €HT/ Pièce *
