Parafoudre Hager SPD type 2 avec contact de télésignalisation et indication optique rouge/vert, système de réseau TN-S/TT, tension nominale 240/415 V AC, In (8/20) 20 kA, Imax (8/20) 40 kA, niveau de protection L-N 1,35 kV, N-PE 1,5 kV, L-PE 1,6 kV, section maximale du conducteur rigide ((uni-/multifilaire) 50 mm², section maximale du conducteur flexible (fils fins) 35 mm², compatible avec les peignes Hager, Sans fusible amont jusqu’à 315 A ( fusible), dimension 4 modules

EAN

3250610087282

E-nr.

808 427 324

VPE

1 pc.

Groupe de rabais

Configurateur de protection contre les surtensions

Protection contre les surtensions (SPD)

Parafoudre Hager SPD 4P T2 avec FM TNS/TT Uc 275V In 20kA Imax 40kA SPE440R

Name: SPE440R
Brand: Hager
SKU: SPE440R
Price: 182.4 CHF

Prix*

182.40 CHF

/ pc. *

* Remarque:
Lors de l’utilisation du SPE440 / SPE440R sur uniway avec l’adaptateur Bi Connect, le clip DIN correspondant doit être retiré avant le montage.

Trouver un grossiste

Accessoires
Caractéristiques techniques
Informations environnementales
Documents
Plus de produits

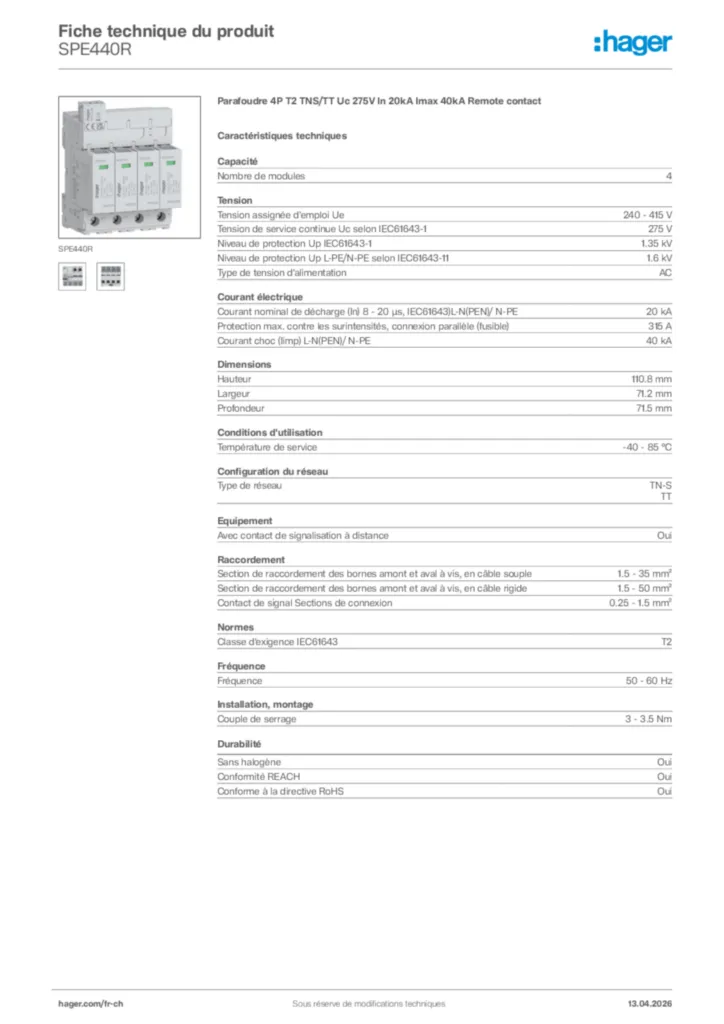

Télécharger la fiche produit

Complétez votre système

Jeu de barres de phase modulaire 2 produit(s) disponible(s)
Système de jeu de barres verticale 2 produit(s) disponible(s)
Accessoires de parafoudre pour équipement électrique 2 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

4P

Nombre de modules

4

Tension assignée d'emploi Ue

240 - 415 V
Tension de service continue Uc selon IEC61643-1

275 V
Niveau de protection Up IEC61643-1

1,35 kV
Niveau de protection Up L-PE/N-PE selon IEC61643-11

1,6 kV
Niveau de protection Up neutre-terre selon IEC61643-11

1500 V
Type de tension d'alimentation

AC
Catégorie de surtension selon IEC60947-1 2.5.60 tableau 1

3

AT_VoltageProtectionLevelLNPEN

1,35 kV
AT_VoltageProtectionLevelLPE

1,6 kV
AT_RatedOperVoltACSignalContact

5 - 250 V
AT_RatedOperVoltDCSignalContact

5 - 125 V
AT_ReferenceTestVoltage

264 V
AT_OvervoltageCategorySignalContact

2
AT_ContinuousCurrentLN

≤ 0.4 mA
AT_ContinuousCurrentLPE

< 5 μA
AT_ContinuousCurrentNPE

< 5 μA
AT_RatedOperCurrACSignalContact

0,005 - 1 A
AT_RatedOperCurrDCSignalContact

5 - 200 mA
AT_MaxDischargeCurrentImaxLNPEN

20 kA
AT_MaxDischargeCurrentImaxLPE

20 kA
AT_MaxDischargeCurrentImaxNPE

20 kA
AT_StrippingLengthSignalContact

8 mm
AT_PollutionDegreeSignalContact

2
AT_CrossSecFlexSignalContact

0,25 - 1,5 mm²
AT_CrossSecRigidSignalContact

0,25 - 1,25 mm²
AT_SuitableIndoorUsage

Oui
AT_TypeConnectionSignalContact

Fiche de raccordement
AT_MaxReqBackupFuseSignalContact

1 A (gG)

Courant nominal de décharge (In) 8 - 20 µs, IEC61643)L-N(PEN)/ N-PE

20 kA
Courant nominal de décharge phase-neutre In (8 - 20 µs) IEC61643-11

20 kA
Courant de court-circuit nominal (Isccr)

50 kA
Protection max. contre les surintensités, connexion parallèle (fusible)

315 A
Protection max. contre les surintensités, connexion en série (fusible)

80 A
Courant choc (Iimp) L-N(PEN)/ N-PE

40 kA
Courant nominal de décharge

20 kA
Capacité d'extinction du courant de suite

0,1 kA

Hauteur

110,8 mm
Largeur

71,2 mm
Profondeur

71,5 mm
Longueur de dénudage

18 mm

Température de service

-40 - 85 °C
Tropicalisation/humidité/Exécution

5 - 95%
Température de stockage/transport

-40 - 85 °C
Degré de pollution suivant IEC60664 / IEC60947-2

2
Altitude

2000 m

Type de réseau

TN-S, TT
Schéma TN

Non
Schéma TN-C

Non
Schéma TN-C-S

Non
Schéma TN-S

Oui
Schéma TT

Oui
Schéma IT

Non
Schéma DC

Non

Avec contact de signalisation à distance

Oui
Courant nominal de charge IL

80 A

Section de raccordement des bornes amont et aval à vis, en câble souple

1,5 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide

1,5 - 50 mm²
Contact de signal Sections de connexion

0,25 - 1,5 mm²
Nombre de conducteurs (sans mise à la terre)

4
Section de raccordement en câble rigide pour la terre

1,5 - 50 mm²
Section de raccordement en câble souple pour la terre

1,5 - 35 mm²
Section de raccordement en câble souple

1.5 - 35 mm²
Section de raccordement en câble rigide

1.5 - 50 mm²
Type de connexion / prise

Borne à vis
Nombre de points de connexion

1

Classe d'exigence IEC61643

T2

Fréquence

50 - 60 Hz

Couple de serrage

3 - 3,5 Nm
Position de montage/connexion

Horizontal

Avec fusible de protection intégré

Non

Type de montage

Rail DIN
Type de connection / prise

Raccordement borne à vis

Avec témoin lumineux

Non

Caractéristique du fusible

gG
Fusible de secours max. requis

1 A (gG)

Filtrer type de produit

SPD

Couleur du produit

Gris clair
Code RAL

7035
Matière

Thermoplastique

Classe de protection

Classe II

Informations environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Conformité REACH Oui

Sans halogène Oui
