Parasurtension Hager SPD 3P+N 230V Uc 264V 9kA In 3kA Up 1.4kV télécomm. 2UM SPC403N
EAN
3250615514943
E-nr.
808 418 524
VPE
1 pc.
Groupe de rabais
S2
Prix*
214.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits

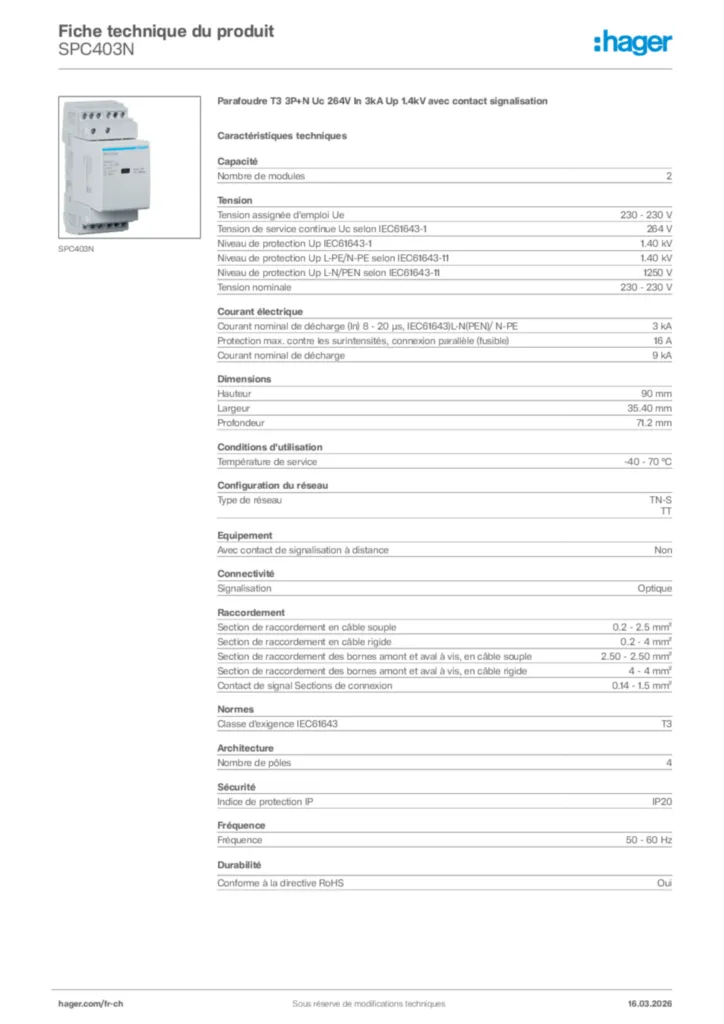

Caractéristiques techniques
Capacité
-
Nombre de modules2
Tension
-
Tension assignée d'emploi Ue230 - 230 V
-
Tension de service continue Uc selon IEC61643-1264 V
-
Niveau de protection Up IEC61643-11,40 kV
-
Niveau de protection Up L-PE/N-PE selon IEC61643-111,40 kV
-
Niveau de protection Up L-N/PEN selon IEC61643-111250 V
-
Tension nominale230 - 230 V
Courant électrique
-
Courant nominal de décharge (In) 8 - 20 µs, IEC61643)L-N(PEN)/ N-PE3 kA
-
Protection max. contre les surintensités, connexion parallèle (fusible)16 A
-
Courant nominal de décharge9 kA
Dimensions
-
Hauteur90 mm
-
Largeur35,40 mm
-
Profondeur71,2 mm
Conditions d'utilisation
-
Température de service-40 - 70 °C
Configuration du réseau
-
Type de réseauTN-S, TT
Connectivité
-
SignalisationOptique
Equipement
-
Avec contact de signalisation à distanceNon
Raccordement
-
Section de raccordement en câble souple0.2 - 2.5 mm²
-
Section de raccordement en câble rigide0.2 - 4 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple2,50 - 2,50 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble rigide4 - 4 mm²
-
Contact de signal Sections de connexion0,14 - 1,5 mm²
Architecture
-
Nombre de pôles4
Normes
-
Classe d'exigence IEC61643T3
Sécurité
-
Indice de protection IPIP20
Fréquence
-
Fréquence50 - 60 Hz
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit SPC403N
-
Guide d'installation
ID1_SPC403N_6LE007482Aa
Guide d'installation en-GB, fr-FR, de-DE, pt-PT 2020-10-01
PDF525,78 kB
Plus de téléchargements
-
Pour obtenir le certificat REACH de ce produit
contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
