Parasurtension Hager SPD 1P+N 240V Uc 264V 10kA In 5kA Up 1.25kV télécomm. 1UM SPC203N
Parasurtension Hager SPD, nombre de pôles 2, tension nominale AC 240 V, tension nominale DC 240 V, courant d'impact de fuite nominal (8/20) (L-N) 10 kA, niveau de protection 1.25 kV, niveau de protection L-N 1.25 kV, niveau de protection L-PE/N-PE 1.4 kV, section max. de conducteur rigide (uni-/multifilaire) 4 mm², section max. de conducteur souple (fils fin) 2.5 mm²
EAN
3250615514936
E-nr.
808 415 424
VPE
1 pc.
Groupe de rabais
S2
Prix*
183.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Caractéristiques techniques
Capacité
-
Nombre de modules1
Tension
-
Tension assignée d'emploi Ue240 - 240 V
-
Tension de service continue Uc selon IEC61643-1264 V
-
Niveau de protection Up IEC61643-11,25 kV
-
Niveau de protection Up L-PE/N-PE selon IEC61643-111,40 kV
-
Niveau de protection Up L-N/PEN selon IEC61643-111250 V
-
Tension nominale240 - 240 V
Courant électrique
-
Courant nominal de décharge (In) 8 - 20 µs, IEC61643)L-N(PEN)/ N-PE5 kA
-
Protection max. contre les surintensités, connexion parallèle (fusible)32 A
-
Courant nominal de décharge10 kA
Dimensions
-
Hauteur93,40 mm
-
Largeur17,70 mm
-
Profondeur67 mm
Conditions d'utilisation
-
Température de service-40 - 80 °C
Configuration du réseau
-
Type de réseauTN-S, TT
Connectivité
-
SignalisationOptique
Equipement
-
Avec contact de signalisation à distanceOui
Raccordement
-
Section de raccordement en câble souple0.2 - 2.5 mm²
-
Section de raccordement en câble rigide0.2 - 4 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple2,50 - 2,50 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble rigide4 - 4 mm²
Architecture
-
Nombre de pôles2
Normes
-
Classe d'exigence IEC61643T2, T3
Sécurité
-
Indice de protection IPIP20
Fréquence
-
Fréquence50 - 60 Hz
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit SPC203N
-

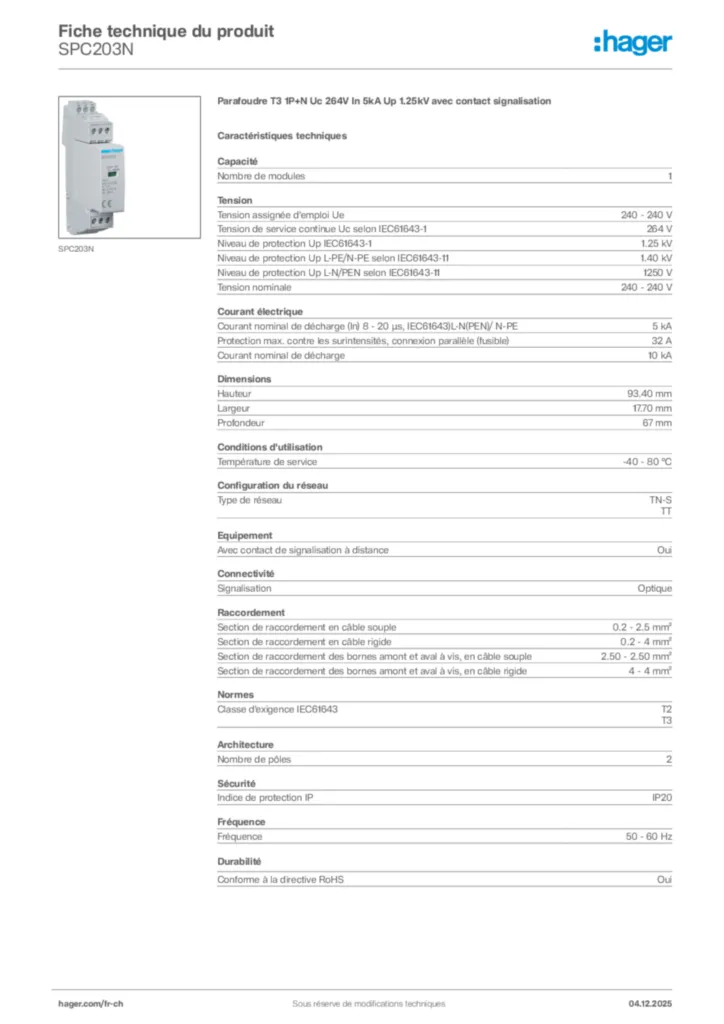

Fiche technique
Hager Fiche technique du produit SPC203N
Parafoudre T3 1P+N Uc 264V In 5kA Up 1.25kV avec contact signalisation
PDF -
Guide d'installation
ID1_SPC203N_6LE007483Aa
Guide d'installation en-GB, fr-FR, de-DE, pt-PT 2020-10-01
PDF595,00 kB
