Déflecteur combiné Hager SPA312 3P 12.5kA 3 UM SPA312
Prix*
317.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Caractéristiques techniques
Configuration du réseau
-
Type de réseauTN-C
Courant électrique
-
Courant choc (Iimp) L-N(PEN)/ N-PE75 kA
-
Sans courant de fuiteOui
-
Protection max. contre les surintensités, connexion parallèle (fusible)160 A
-
Courant tenue aux chocs Iimp (10/350 µs) selon IEC61643 L-N(PEN)/ N-PE12.5 kA, 37.5 kA
Connectivité
-
Type de connection / priseBorne à vis
Equipement
-
Avec contact de signalisation à distanceOui
Capacité
-
Nombre de modules4
Tension
-
Niveau de protection Up IEC61643-11,50 kV
-
Tension de service continue Uc selon IEC61643-1264 V
-
Tension assignée d'emploi Ue240 - 415 V
-
Niveau de protection Up L-N/PEN selon IEC61643-111,5 kV
Architecture
-
Nombre de pôles3
Conditions d'utilisation
-
Température de service-40 - 80 °C
Dimensions
-
Hauteur99 mm
-
Largeur72 mm
-
Profondeur76,20 mm
Commandes et indicateurs
-
Avec témoin lumineuxOui
Normes
-
Classe d'exigence IEC61643T1, T2, T3
Installation, montage
-
Couple de serrage3 - 4,5 Nm
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble souple2,5 - 25,0 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble rigide2,5 - 35,0 mm²
-
Contact de signal Sections de connexion0,2 - 25,0 mm²
Fréquence
-
Fréquence50 - 60 Hz
Sécurité
-
Indice de protection IPIP20
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit SPA312
-

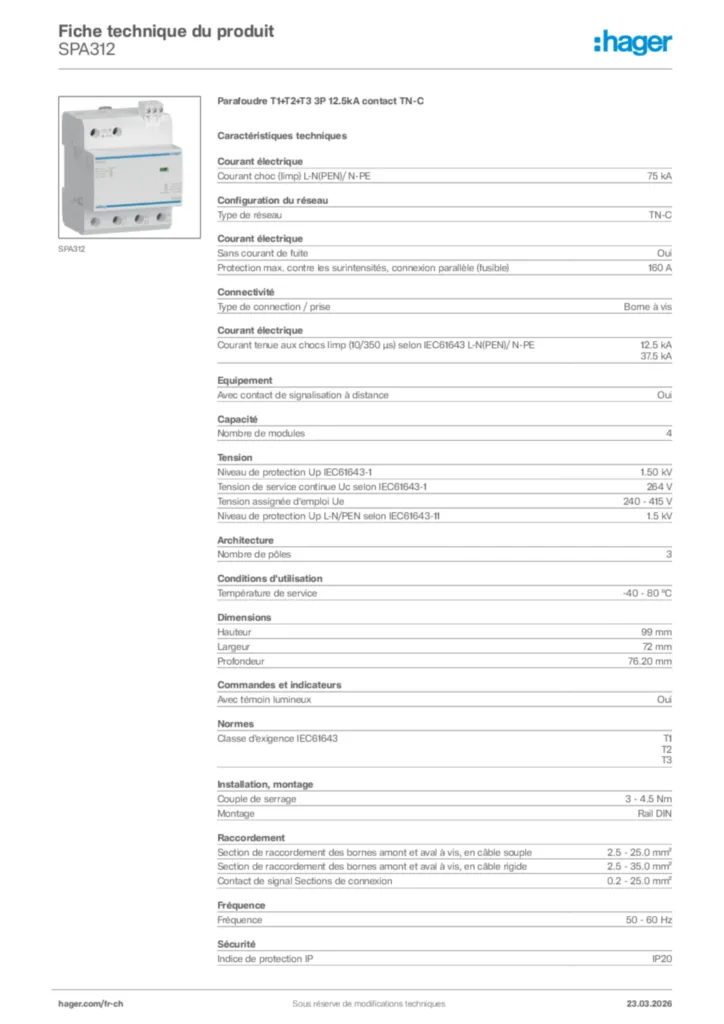

Fiche technique
Hager Fiche technique du produit SPA312
Parafoudre T1+T2+T3 3P 12.5kA contact TN-C
PDF -
Guide d'installation
Notice 6LE008206Aa
Guide d'installation cs-CZ, en-GB, es-ES, fr-FR, de-DE, el-GR, pl-PL, pt-PT 2024-12-06
PDF274,69 kB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-11-15
PDF315,45 kB
Declaration
Déclaration de conformité International 2022-11-15
PDF330,72 kB
