Disjoncteur Hager MCB 2P 415V type B 16A Icn 10kA 2UM NBN216

Disjoncteur Hager MCB, nombre de pôles (total) 2, tension assignée 415 V, caractéristique de déclenchement B, courant assigné 16 A, capacité de commutation assignée Icn selon EN 60898 à 230 V 10 kA, largeur en unités de division 2

EAN

3250614613876

E-nr.

806 549 054

VPE

6 Pièces

Groupe de rabais

N2

Prix*

44.20 CHF

/ pc. *

Accessoires
Caractéristiques techniques
Documents
Plus de produits

Télécharger la fiche produit

Complétez votre système

Bloc de contact auxiliaire 3 produit(s) disponible(s)
Jeu de barres de phase modulaire 3 produit(s) disponible(s)
Capuchon/bande de protection pour jeu de barres de phase 1 produit(s) disponible(s)
Fonctions interverouillage 2 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Déclencheur à sous-tension 1 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

16 A
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2

15 kA
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1

10 kA
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2

30 kA
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2

15 kA
Courant assigné à -25°C

20,49 A
Courant assigné à -20°C

20,12 A
Courant assigné à -15°C

19,75 A
Courant assigné à -10°C

19,37 A
Courant assigné à -5°C

18,98 A
Courant assigné à 0°C

18,58 A
Courant assigné à 5°C

18,18 A
Courant assigné à 10°C

17,76 A
Courant assigné à 15°C

17,34 A
Courant assigné à 20°C

16,90 A
Courant assigné à 25°C

16,46 A
Courant assigné à 30°C

16 A
Courant assigné à 35°C

15,53 A
Courant assigné à 40°C

15,04 A
Courant assigné à 45°C

14,54 A
Courant assigné à 50°C

14,02 A
Courant assigné à 55°C

13,48 A
Courant assigné à 60°C

12,91 A
Courant assigné à 65°C

12,32 A
Courant assigné à 70°C

11,70 A

Type de pôles

2P
Courbe

B

Nombre de modules

2

Couple de serrage nominal borne haute

2,80 - 2,80 Nm
Couple de serrage nominal borne basse

2,80 - 2,80 Nm
Couple de serrage

2,80 - 2,80 Nm
Type de raccordement bas pour produits modulaires

Borne bi-connect
Type de raccordement haut pour produits modulaires

Borne à vis
Position de montage du produit sous 360°

Oui

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

10 kA

Tension assignée d'emploi Ue

400 - 400 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

6000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 35 mm²

Indice de protection IP

IP20

Degré de pollution suivant IEC60664 / IEC60947-2

2
Classe de limitation d'énergie I²t

3
Température de service

-25 - 70 °C

Puissance dissipée totale sous IN

5,34 W

Endurance électrique en nombre de cycles

4000
Endurance mécanique nombre de manœuvres

20000

Type de connection / prise

Borne à vis
Alignement des bornes hautes pour appareils modulaires

Bornes alignées
Alignement des bornes basses pour appareils modulaires

Bornes alignées

Hauteur

83 mm
Largeur

35 mm
Profondeur

70 mm

Documents

Image produit

Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

Image produit NBN216

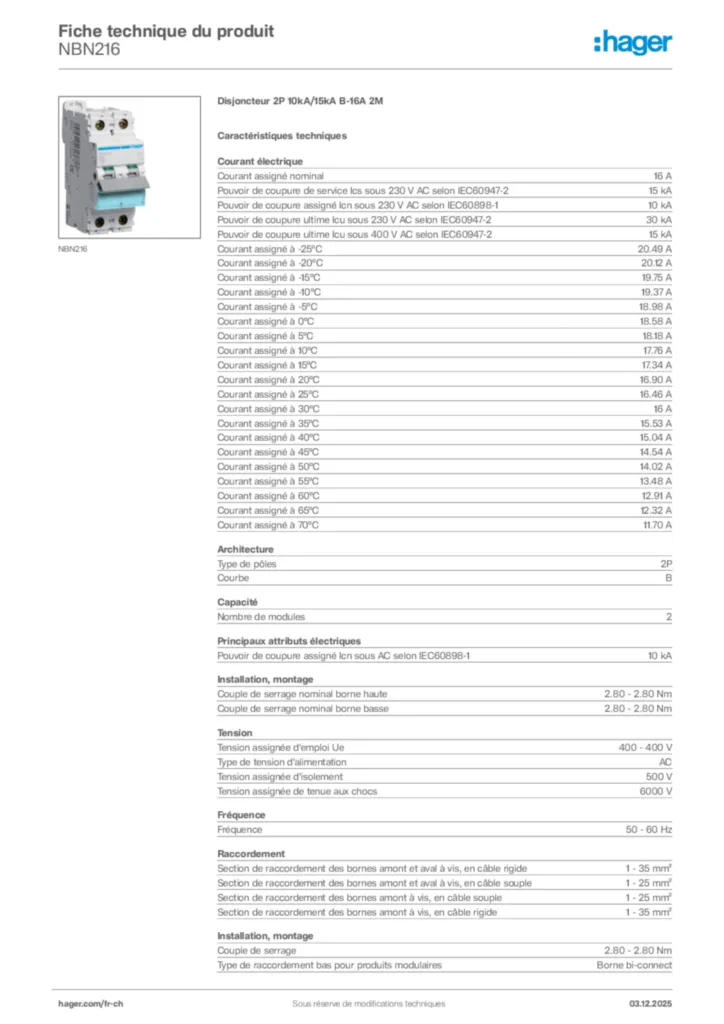

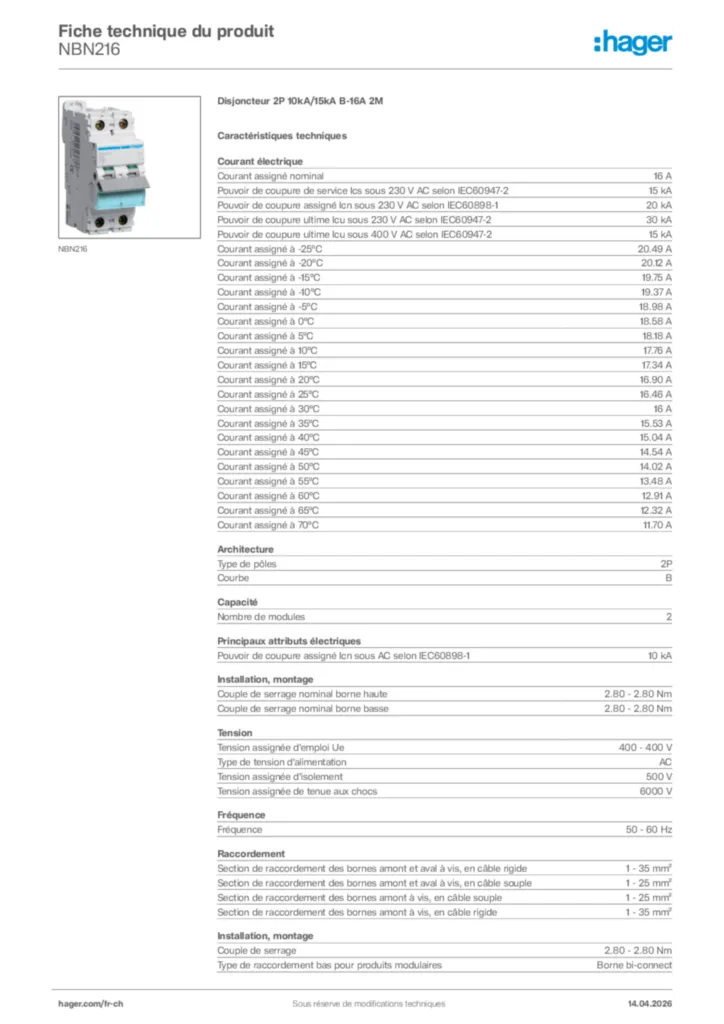

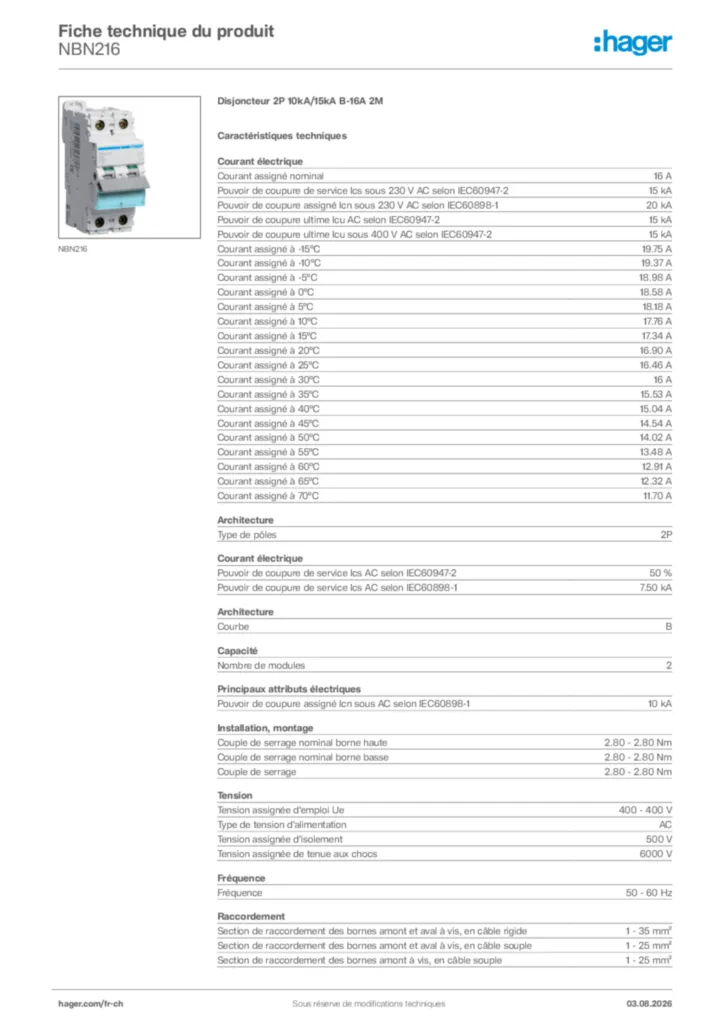

Fiche technique
