Disjoncteur 3P 6kA C-16A 3M MCN316
EAN
3250614311451
E-nr.
805 679 004
VPE
4 Pièces
Groupe de rabais
M4
Prix*
73.30 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s) -
Bloc de contact auxiliaire 3 produit(s) disponible(s) -
bobine à émission 2 produit(s) disponible(s) -
Déclencheur à sous-tension 2 produit(s) disponible(s) -
Accessoires électriques pour appareillage basse tension 1 produit(s) disponible(s) -
Voir plus 12 autre(s) produit(s) disponible(s)
Complétez votre système
-
LZ060
Intercalaire de dissipation
1.40 CHF / pc.*
-
MZ201
Contact auxiliaire 10+1F 6A 240V AC
22.10 CHF / pc.* -
MZ202Contact signal défaut 10+1F 6A 240V AC
25.60 CHF / pc.* -
MZ221Contact auxiliaire bas niveau 1F+1O 5/10mA 12/48V AC/DC
24.60 CHF / pc.*
-
MZ203
Bobine à émission 230-415V AC 110-130V DC
56.00 CHF / pc.* -
MZ204Bobine à émission 24-48V AC 12-48V DC
59.00 CHF / pc.*
-
MZ205
Bobine manque tension 48V DC
59.00 CHF / pc.* -
MZ206Bobine manque tension 230V AC
56.00 CHF / pc.*
-
MZN173
Sectionneur de neutre 63A
13.05 CHF / pc.*
-
MZN175Kit de verrouillage manette plombable pour disjoncteur - inter dif - disj dif
13.95 CHF / pc.* -
MZN176Fil de verrouillage pour produits modulaires
18.05 CHF / 10 pc.*
-
S014Hänglås med tre nycklar. Passar hagers lås anordning MZN175
9.75 CHF / pc.*
-
MZN110Capot cache-borne inférieur IP2X pour disjoncteur
2.00 CHF / pc.*
-
KD353ACPeigne de raccordement compact 3P, 3L*, 7M
11.85 CHF / pc.* -
KD383ACPeigne de raccordement compact 3P, 3L*, 12M
21.75 CHF / pc.* -
KD383FCPeigne de raccordement compact 3P
28.25 CHF / pc.* -
KDN363ABarre de pontage 3P 63A fourche 10mm² 12M
16.00 CHF / pc.* -
KDN380ABarre de pontage 3P 80A fourche 16mm² 12M
18.80 CHF / pc.* -
KDN380BBarre de pontage 3P 80A fourche 16mm² 57M
77.80 CHF / pc.* -
KDN383BBarre de pontage 3P 80A fourche 16mm² 48C pour disjoncteur 3P + auxiliaire 0.5M
79.30 CHF / pc.*
-
KZN023Bouchon latéral pour barres de pontage 2P et 3P
9.15 CHF / 10 pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal16 A
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-210 kA
-
Courant assigné à -15°C19,7 A
-
Courant assigné à -10°C19,3 A
-
Courant assigné à -5°C18,9 A
-
Courant assigné à 0°C18,5 A
-
Courant assigné à 5°C18,1 A
-
Courant assigné à 10°C17,7 A
-
Courant assigné à 15°C17,3 A
-
Courant assigné à 20°C16,9 A
-
Courant assigné à 25°C16,5 A
-
Courant assigné à 30°C16 A
-
Courant assigné à 35°C15,5 A
-
Courant assigné à 40°C15 A
-
Courant assigné à 45°C14,4 A
-
Courant assigné à 50°C13,9 A
-
Courant assigné à 55°C13,3 A
-
Courant assigné à 60°C12,7 A
-
Courant assigné à 65°C12 A
-
Courant assigné à 70°C11,3 A
Architecture
-
Type de pôles3P
-
CourbeC
Capacité
-
Nombre de modules3
Principaux attributs électriques
-
Pouvoir de coupure assigné Icn sous AC selon IEC60898-16 kA
-
Couple de serrage nominal borne haute2,80 - 2,80 Nm
-
Couple de serrage nominal borne basse2,80 - 2,80 Nm
Tension
-
Tension assignée d'emploi Ue230 - 400 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4000 V
Fréquence
-
Fréquence50 - 60 Hz
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 35 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble rigide1 - 35 mm²
Installation, montage
-
Couple de serrage2,80 - 2,80 Nm
-
Type de raccordement bas pour produits modulairesBorne bi-connect
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Position de montage du produit sous 360°Oui
Sécurité
-
Indice de protection IPIP20
Conditions d'utilisation
-
Degré de pollution suivant IEC60664 / IEC60947-22
-
Classe de limitation d'énergie I²t3
-
Tropicalisation/humidité/ExécutionPout tous climats
-
Température de service-25 - 70 °C
Puissance
-
Puissance dissipée totale sous IN8,20 W
Connectivité
-
Type de connection / priseBorne à vis
-
Alignement des bornes hautes pour appareils modulairesBornes alignées
-
Alignement des bornes basses pour appareils modulairesBornes alignées
Dimensions
-
Hauteur83 mm
-
Largeur52,50 mm
-
Profondeur70 mm
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents

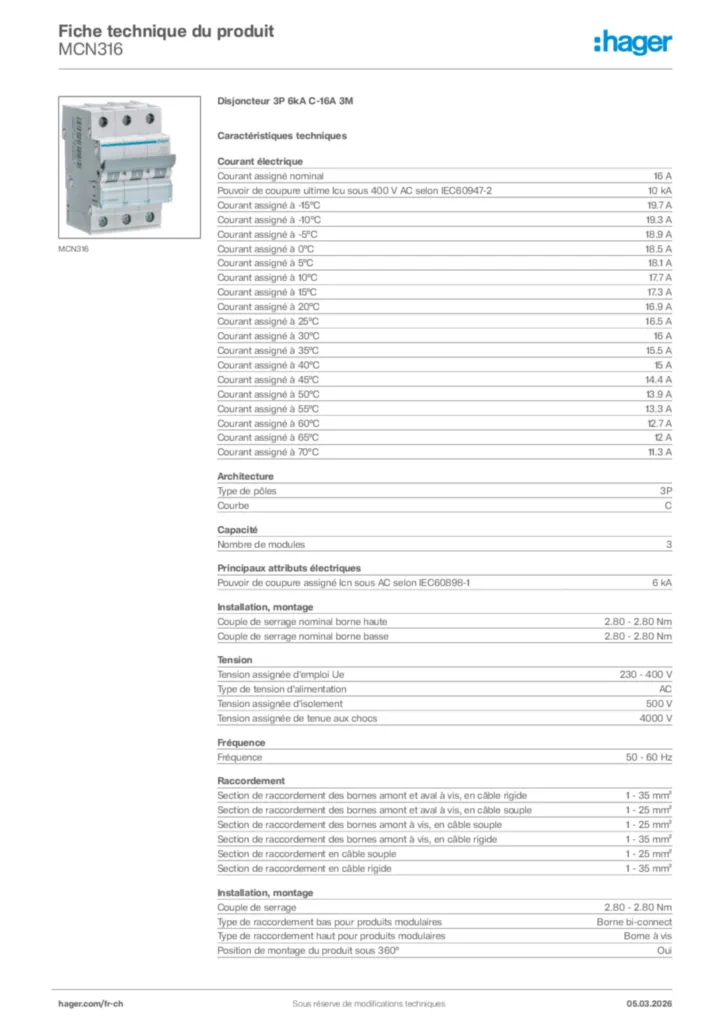

Documents
-
