Disjoncteur 2P 6kA B-16A 2M MBN216
EAN
3250614310256
E-nr.
805 549 004
VPE
6 Pièces
Groupe de rabais
M4
Prix*
41.15 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s) -
Bloc de contact auxiliaire 3 produit(s) disponible(s) -
bobine à émission 2 produit(s) disponible(s) -
Déclencheur à sous-tension 2 produit(s) disponible(s) -
Accessoires électriques pour appareillage basse tension 2 produit(s) disponible(s) -
Voir plus 8 autre(s) produit(s) disponible(s)
Complétez votre système
-
LZ060
Intercalaire de dissipation
1.40 CHF / pc.*
-
MZ201
Contact auxiliaire 10+1F 6A 240V AC
22.10 CHF / pc.* -
MZ202Contact signal défaut 10+1F 6A 240V AC
25.60 CHF / pc.* -
MZ221Contact auxiliaire bas niveau 1F+1O 5/10mA 12/48V AC/DC
24.60 CHF / pc.*
-
MZ203
Bobine à émission 230-415V AC 110-130V DC
56.00 CHF / pc.* -
MZ204Bobine à émission 24-48V AC 12-48V DC
59.00 CHF / pc.*
-
MZ205
Bobine manque tension 48V DC
59.00 CHF / pc.* -
MZ206Bobine manque tension 230V AC
56.00 CHF / pc.*
-
MZN173
Sectionneur de neutre 63A
13.05 CHF / pc.* -
MZS173Sectionneur de neutre 20A Quick-Connect
13.90 CHF / pc.*
-
MZN175Kit de verrouillage manette plombable pour disjoncteur - inter dif - disj dif
13.95 CHF / pc.* -
MZN176Fil de verrouillage pour produits modulaires
18.05 CHF / 10 pc.*
-
S014Hänglås med tre nycklar. Passar hagers lås anordning MZN175
9.75 CHF / pc.*
-
MZN110Capot cache-borne inférieur IP2X pour disjoncteur
2.00 CHF / pc.*
-
KDN263ABarre de pontage 2P 63A fourche 10mm² 12M
14.00 CHF / pc.* -
KDN280ABarre de pontage 2P 80A fourche 16mm² 12M
14.05 CHF / pc.* -
KDN280BBarre de pontage 2P 80A fourche 16mm² 57M
58.80 CHF / pc.*
-
KZN023Bouchon latéral pour barres de pontage 2P et 3P
9.15 CHF / 10 pc.*

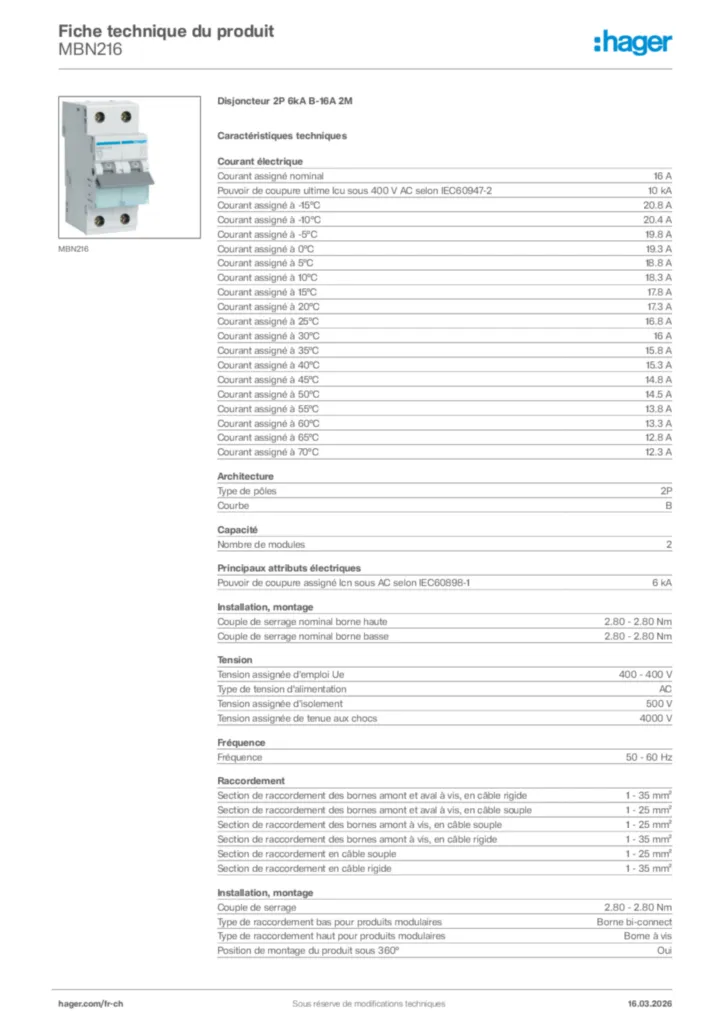

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal16 A
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-210 kA
-
Courant assigné à -15°C20,8 A
-
Courant assigné à -10°C20,4 A
-
Courant assigné à -5°C19,8 A
-
Courant assigné à 0°C19,3 A
-
Courant assigné à 5°C18,8 A
-
Courant assigné à 10°C18,3 A
-
Courant assigné à 15°C17,8 A
-
Courant assigné à 20°C17,3 A
-
Courant assigné à 25°C16,8 A
-
Courant assigné à 30°C16 A
-
Courant assigné à 35°C15,8 A
-
Courant assigné à 40°C15,3 A
-
Courant assigné à 45°C14,8 A
-
Courant assigné à 50°C14,5 A
-
Courant assigné à 55°C13,8 A
-
Courant assigné à 60°C13,3 A
-
Courant assigné à 65°C12,8 A
-
Courant assigné à 70°C12,3 A
Architecture
-
Type de pôles2P
-
CourbeB
Capacité
-
Nombre de modules2
Principaux attributs électriques
-
Pouvoir de coupure assigné Icn sous AC selon IEC60898-16 kA
-
Couple de serrage nominal borne haute2,80 - 2,80 Nm
-
Couple de serrage nominal borne basse2,80 - 2,80 Nm
Tension
-
Tension assignée d'emploi Ue400 - 400 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4000 V
Fréquence
-
Fréquence50 - 60 Hz
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 35 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble rigide1 - 35 mm²
Installation, montage
-
Couple de serrage2,80 - 2,80 Nm
-
Type de raccordement bas pour produits modulairesBorne bi-connect
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Position de montage du produit sous 360°Oui
Sécurité
-
Indice de protection IPIP20
Conditions d'utilisation
-
Degré de pollution suivant IEC60664 / IEC60947-22
-
Classe de limitation d'énergie I²t3
-
Tropicalisation/humidité/ExécutionPout tous climats
-
Température de service-25 - 70 °C
Puissance
-
Puissance dissipée totale sous IN5,20 W
Connectivité
-
Type de connection / priseBorne à vis
-
Alignement des bornes hautes pour appareils modulairesBornes alignées
-
Alignement des bornes basses pour appareils modulairesBornes alignées
Dimensions
-
Hauteur83 mm
-
Largeur35 mm
-
Profondeur70 mm
