Réglette coupe circuit HPC weber.vertigroup 3P DIN3 1000A rail 185mm inoxydable LVTR1000CP
EAN
7611919350815
E-nr.
847 011 629
VPE
1 pc.
Groupe de rabais
52
Prix*
1 132.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Fonctions interverouillage 1 produit(s) disponible(s) -

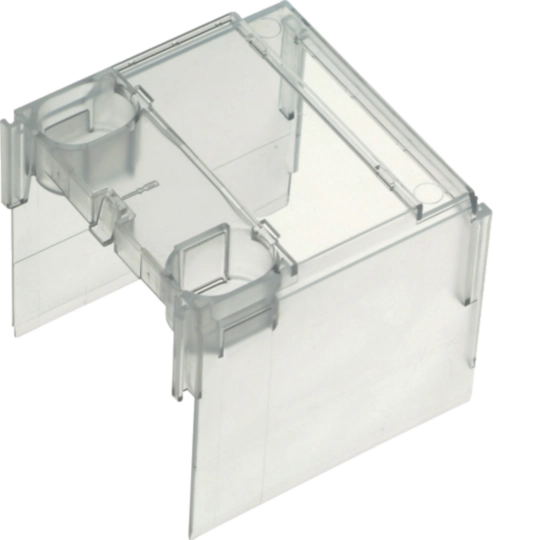

Cache-borne 2 produit(s) disponible(s) -
Système de repérage 2 produit(s) disponible(s) -
Jeu de barres 2 produit(s) disponible(s) -
Couteau NH 2 produit(s) disponible(s)
Complétez votre système
-
CUC10
Profilé C cuivre 840A longueur 3m 410mm²
1 207.00 CHF / pc.* -
CUC6Profilé C cuivre 560A longueur 3m 250mm²
308.00 CHF / pc.*
-
LNH3TMM1
Couteau sectionneur HPC DIN taille 3 630 A
32.05 CHF / pc.* -
TR1250Couteau sectionneur HPC DIN taille 3 1250 A
76.80 CHF / pc.*

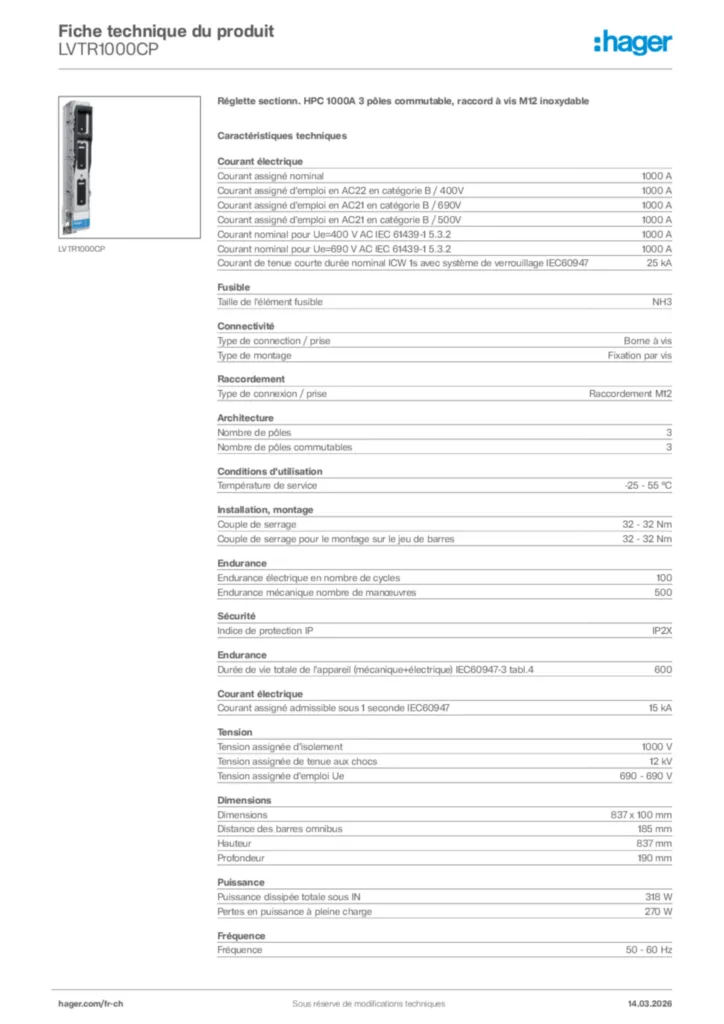

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal1000 A
-
Courant assigné admissible sous 1 seconde IEC6094715 kA
Fusible
-
Taille de l'élément fusibleNH3
Connectivité
-
Type de connection / priseBorne à vis
Raccordement
-
Section de raccordement en câble souple35 - 240 mm²
-
Section de raccordement en câble rigide35 - 240 mm²
-
Type de connexion / priseBorne à vis
Architecture
-
Nombre de pôles3
Conditions d'utilisation
-
Température de service-25 - 55 °C
Installation, montage
-
Couple de serrage32 - 32 Nm
Endurance
-
Endurance électrique en nombre de cycles100
-
Endurance mécanique nombre de manœuvres500
Sécurité
-
Indice de protection IPIP2X
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs12 kV
Dimensions
-
Distance des barres omnibus185 mm
-
Hauteur837 mm
-
Profondeur190 mm
Puissance
-
Puissance dissipée totale sous IN318 W
Fréquence
-
Fréquence50 - 60 Hz
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit LVTR1000CP
-
Guide d'installation
Notice d'installation pour weber.vertigroup 3-pôle commutable
Guide d'installation International 2011-03-31
PDF4,05 MB -
Déclaration de conformité
Déclaration de conformité pour weber.vertigroup / Réglette coupe-circuit HPC 00-3
Déclaration de conformité International 2019-01-07
PDF615,53 kB
EU Declaration of Conformity
Déclaration de conformité en-GB, de-DE 2023-09-14
PDF699,79 kB
EU Declaration of Conformity
Déclaration de conformité en-GB, de-DE 2023-09-14
PDF697,90 kB
