Réglette de coupe circuit sectionneur HPC Hager
EAN
7611919350754
E-nr.
847 011 609
VPE
1 pc.
Groupe de rabais
52
Réglette coupe circuit HPC weber.vertigroup 1P DIN3 1000A rail 185mm inoxydable LVTR1000CE
Prix*
1 157.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
Système de repérage 2 produit(s) disponible(s) -
Boulon 2 produit(s) disponible(s) -
Fonctions interverouillage 1 produit(s) disponible(s) -
Cache-borne 2 produit(s) disponible(s) -
Jeu de barres 2 produit(s) disponible(s) -
Couteau NH 2 produit(s) disponible(s)
Complétez votre système
-
LVZSR
Vis M12x30 pour raccordement de barre omnibus inoxydable
11.10 CHF / jeu* -
LVZSR50Raccord fileté M12x30 inoxydable
155.50 CHF / jeu*
-
CUC10
Profilé C cuivre 840A longueur 3m 410mm²
1 220.00 CHF / pc.* -
CUC6Profilé C cuivre 560A longueur 3m 250mm²
311.00 CHF / pc.*
-
LNH3TMM1
Couteau sectionneur HPC DIN taille 3 630 A
32.40 CHF / pc.* -
TR1250Couteau sectionneur HPC DIN taille 3 1250 A
77.70 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal1000 A
-
Courant assigné d'emploi en AC22 en catégorie B / 400V1000 A
-
Courant assigné d'emploi en AC21 en catégorie B / 690V1000 A
-
Courant assigné d'emploi en AC21 en catégorie B / 500V1000 A
-
Courant nominal pour Ue=400 V AC IEC 61439-1 5.3.21000 A
-
Courant nominal pour Ue=690 V AC IEC 61439-1 5.3.21000 A
-
Courant de tenue courte durée nominal ICW 1s avec système de verrouillage IEC6094725 kA
-
Courant assigné admissible sous 1 seconde IEC6094715 kA
Fusible
-
Taille de l'élément fusibleNH3
Connectivité
-
Type de connection / priseBorne à vis
-
Type de montageFixation par vis
Raccordement
-
Type de connexion / priseRaccordement M12
Architecture
-
Nombre de pôles3
-
Nombre de pôles commutables1
Conditions d'utilisation
-
Température de service-25 - 55 °C
Installation, montage
-
Couple de serrage32 - 32 Nm
-
Couple de serrage pour le montage sur le jeu de barres32 - 32 Nm
Sécurité
-
Indice de protection IPIP2X
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs12 kV
-
Tension assignée d'emploi Ue690 - 690 V
Dimensions
-
Hauteur743 mm
-
Profondeur190 mm
Puissance
-
Puissance dissipée totale sous IN318 W
-
Pertes en puissance à pleine charge270 W
Fréquence
-
Fréquence50 - 60 Hz
Protection électrique
-
Avec indicateur de défautNon
Fonctions
-
Double coupureOui
Endurance
-
Endurance électrique en nombre de cycles100
-
Endurance mécanique nombre de manœuvres500
-
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.4600
Matière
-
Contient des matériaux recyclés (% du poids total du plastique)0
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit LVTR1000CE
-

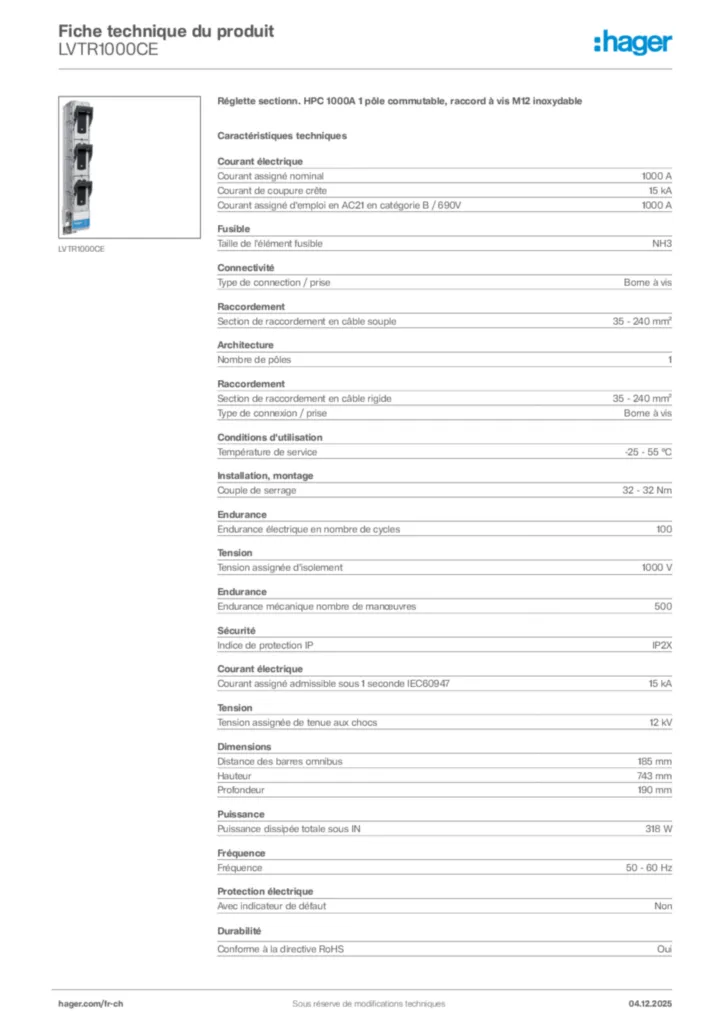

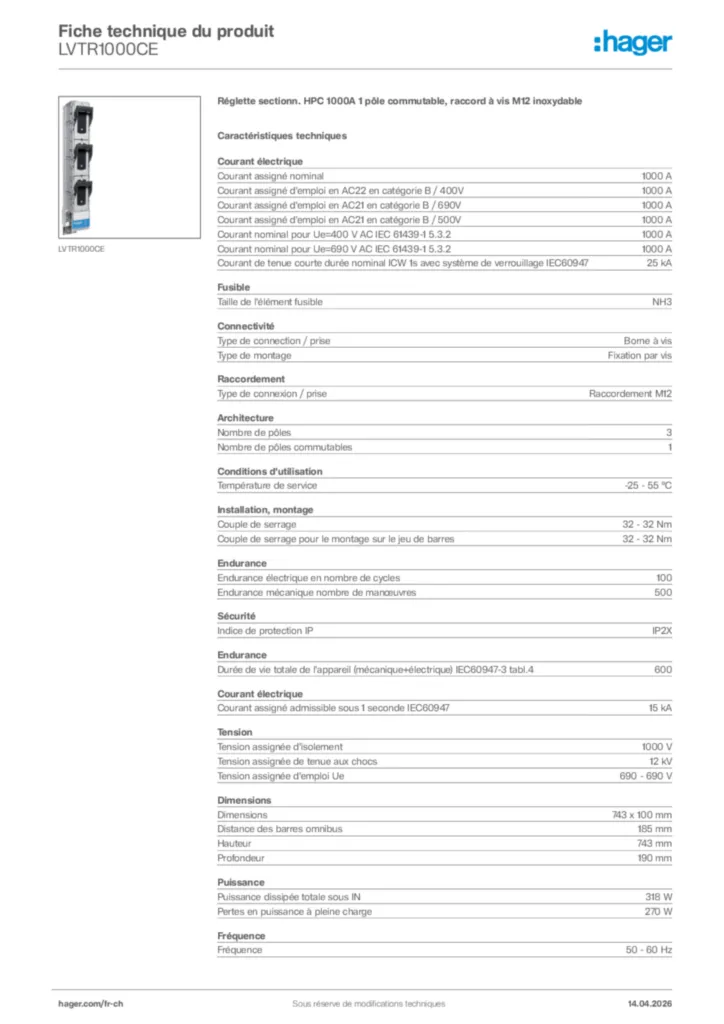

Fiche technique
Hager Fiche technique du produit LVTR1000CE
Réglette sectionn. HPC 1000A 1 pôle commutable, raccord à vis M12 inoxydable
PDF -
Mode d'emploi
Mode d'emploi de-CH, en-GB, fr-CH, it-CH 2011-03-31
PDF3,70 MB -
Déclaration de conformité
Déclaration de conformité pour weber.vertigroup / Réglette coupe-circuit HPC 00-3
Déclaration de conformité International 2019-01-07
PDF615,53 kB
EU Declaration of Conformity
Déclaration de conformité en-GB, de-DE 2023-09-14
PDF699,79 kB
EU Declaration of Conformity
Déclaration de conformité en-GB, de-DE 2023-09-14
PDF697,90 kB
