Réglette coupe-circuit sectionneur HPC weber.vertigroup

EAN

7611919350563

E-nr.

847 011 489

VPE

1 pc.

Groupe de rabais

weber.vertigroup et accessoires

Réglette HPC weber.vertigroup 3P DIN3 630A rail 185mm LVSR3CP

Name: LVSR3CP
Brand: Hager
SKU: 714-023-110
Price: 460 CHF

Prix*

460.00 CHF

/ pc. *

Trouver un grossiste

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

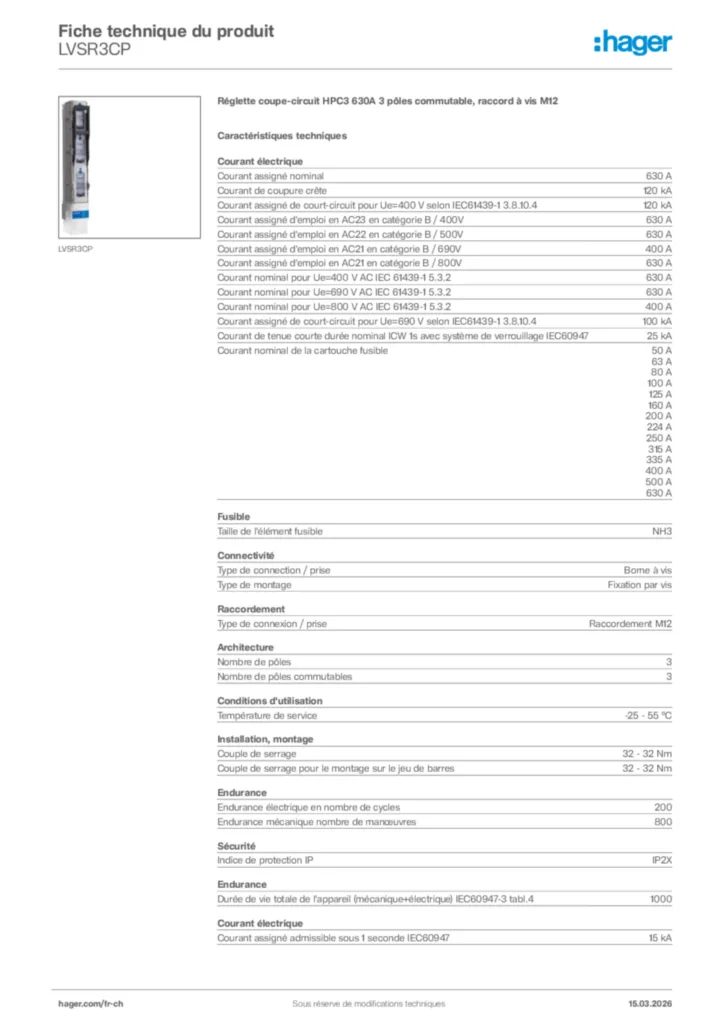

Télécharger la fiche produit

Complétez votre système

fusible NH basse tension 7 produit(s) disponible(s)
Accessoires mécaniques pour appareillage basse tension 6 produit(s) disponible(s)
Plaque/cache/barrette d'inscription 1 produit(s) disponible(s)
Jeu de fixations de vis 2 produit(s) disponible(s)
Transformateur de courant 6 produit(s) disponible(s)
Système de repérage 1 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

630 A
Courant de coupure crête

120 kA
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.4

120 kA
Courant assigné d'emploi en AC23 en catégorie B / 400V

630 A
Courant assigné d'emploi en AC22 en catégorie B / 500V

630 A
Courant assigné d'emploi en AC21 en catégorie B / 690V

400 A
Courant assigné d'emploi en AC21 en catégorie B / 800V

630 A
Courant nominal pour Ue=400 V AC IEC 61439-1 5.3.2

630 A
Courant nominal pour Ue=690 V AC IEC 61439-1 5.3.2

630 A
Courant nominal pour Ue=800 V AC IEC 61439-1 5.3.2

400 A
Courant assigné de court-circuit pour Ue=690 V selon IEC61439-1 3.8.10.4

100 kA
Courant de tenue courte durée nominal ICW 1s avec système de verrouillage IEC60947

25 kA
Courant nominal de la cartouche fusible

50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 335 A, 400 A, 500 A, 630 A
Courant assigné admissible sous 1 seconde IEC60947

15 kA

Taille de l'élément fusible

NH3

Type de connection / prise

Borne à vis
Type de montage

Fixation par vis

Type de connexion / prise

Raccordement M12

Nombre de pôles

3
Nombre de pôles commutables

3

Température de service

-25 - 55 °C

Couple de serrage

32 - 32 Nm
Couple de serrage pour le montage sur le jeu de barres

32 - 32 Nm

Indice de protection IP

IP2X

Tension assignée d'isolement

1000 V
Tension assignée de tenue aux chocs

12 kV
Tension assignée d'emploi Ue

690 - 690 V

Hauteur

671 mm
Profondeur

190 mm

Puissance dissipée totale sous IN

111 W
Max. Puissance dissipée par le fusible installée dans l'appareil

48 W
Pertes en puissance à pleine charge

255 W

Fréquence

50 - 60 Hz

Avec indicateur de défaut

Non

Double coupure

Non

Endurance électrique en nombre de cycles

200
Endurance mécanique nombre de manœuvres

800
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.4

1000

Contient des matériaux recyclés (% du poids total du plastique)

0

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
