Suisse
Réglette coupe-circuit sectionneur HPC weber.vertigroup
EAN
7611919362887
E-nr.
847 011 719
VPE
1 pc.
Groupe de rabais
52
Réglette HPC weber.vertigroup 3P DIN2 400A rail 185mm antiro.contrôle de fusible LVSG2CPSU
Prix*
575.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
Plaque/cache/barrette d'inscription 1 produit(s) disponible(s) -
Accessoire pour socles de fusibles NH 1 produit(s) disponible(s) -
Support de barres omnibus 1 produit(s) disponible(s) -
fusible NH basse tension 5 produit(s) disponible(s) -
Jeu de fixations de vis 2 produit(s) disponible(s) -
Accessoires mécaniques pour appareillage basse tension 4 produit(s) disponible(s)
Complétez votre système
-
LNH2200M6A
Fusible NH2 690V aM 200A indicateur combiné préhenseur sous tension
22.05 CHF / pc.* -
LNH2125M4Fusible NH2C gG 400V 125A indicateur combiné pattes sous tension
20.10 CHF / pc.* -
LNH2160M4Fusible NH2C gG 400V 160A indicateur combiné pattes sous tension
20.10 CHF / pc.* -
NH2LP160MRCartouche fusible HPC taille 2 400V~ gG 160A indicateur supérieur
20.10 CHF / pc.* -
NH2LP63MRCartouche fusible HPC taille 2 400V~ gG 63A indicateur supérieur
20.10 CHF / pc.*
-
LVZAE12R
Élément de raccordement M12x35
13.20 CHF / pc.* -
LVZAE8RÉlément de raccordement M8x30
10.55 CHF / pc.*
-
LVZBG
Raccord à boulon pour HPC1-HPC3 antirouille
19.40 CHF / jeu* -
LVZSMPrise de tension haut avec disjoncteur moteur 4, 0-6, 3A
248.00 CHF / pc.* -
LVZSS
Prise de tension en haut avec porte-fusibles D01
219.00 CHF / pc.* -
LVZUBFeuille d’étiquettes 20 étiquettes pour HPC00, 6 pour HPC1-HPC3
38.90 CHF / jeu*
-
LVZW401K05GTransf. courant 400/5A 5VA cl.0.5s calibré
156.00 CHF / pc.* -
LVZW601K05GTransf. courant 600/5A 5VA cl.0.5s calibré
161.00 CHF / pc.* -
LVZW801K05GTransf. courant 800/5A 5VA cl.0.5s calibré
187.00 CHF / pc.* -
LVZWB300GBloc transf. courant pour LV HPC1-3 triphasé 300/5A 5VA classe 0.5s calibré
407.00 CHF / pc.* -
LVZWB600GBloc transf. courant pour LV HPC1-3 triphasé 600/5A 5VA classe 0.5s calibré
407.00 CHF / pc.* -
LVZWB800GBloc transf. courant pour LV HPC1-3 triphasé 800/5A 5VA classe 0.5s calibré
475.00 CHF / pc.*
-
LVZIFT2Porte-étiquette pour réglette coupe-circuit HPC2 400A
7.70 CHF / pc.*
-
CUC10Profilé C cuivre 840A longueur 3m 410mm²
1 220.00 CHF / pc.* -
CUC6Profilé C cuivre 560A longueur 3m 250mm²
311.00 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal400 A
-
Courant de coupure crête120 kA
-
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.4120 kA
-
Courant assigné d'emploi en AC23 en catégorie B / 400V400 A
-
Courant assigné d'emploi en AC22 en catégorie B / 500V400 A
-
Courant assigné d'emploi en AC21 en catégorie B / 690V400 A
-
Courant nominal pour Ue=400 V AC IEC 61439-1 5.3.2400 A
-
Courant nominal pour Ue=690 V AC IEC 61439-1 5.3.2400 A
-
Courant assigné de court-circuit pour Ue=690 V selon IEC61439-1 3.8.10.4100 kA
-
Courant de tenue courte durée nominal ICW 1s avec système de verrouillage IEC6094715 kA
-
Courant nominal de la cartouche fusible25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A
-
Courant assigné admissible sous 1 seconde IEC6094710 kA
Fusible
-
Taille de l'élément fusibleNH2
Connectivité
-
Type de connection / priseBorne à vis
-
Type de montageFixation par vis
Raccordement
-
Type de connexion / priseRaccordement M12
Architecture
-
Nombre de pôles3
-
Nombre de pôles commutables3
Conditions d'utilisation
-
Température de service-25 - 55 °C
Installation, montage
-
Couple de serrage32 - 32 Nm
-
Couple de serrage pour le montage sur le jeu de barres32 - 32 Nm
Sécurité
-
Indice de protection IPIP2X
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs12 kV
-
Tension assignée d'emploi Ue690 - 690 V
Dimensions
-
Hauteur671 mm
-
Profondeur190 mm
Puissance
-
Puissance dissipée totale sous IN56 W
-
Max. Puissance dissipée par le fusible installée dans l'appareil34 W
-
Pertes en puissance à pleine charge158 W
Fréquence
-
Fréquence50 - 60 Hz
Protection électrique
-
Avec indicateur de défautOui
Fonctions
-
Double coupureNon
Endurance
-
Endurance électrique en nombre de cycles200
-
Endurance mécanique nombre de manœuvres800
-
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.41000
Matière
-
Contient des matériaux recyclés (% du poids total du plastique)0
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit LVSG2CPSU
-

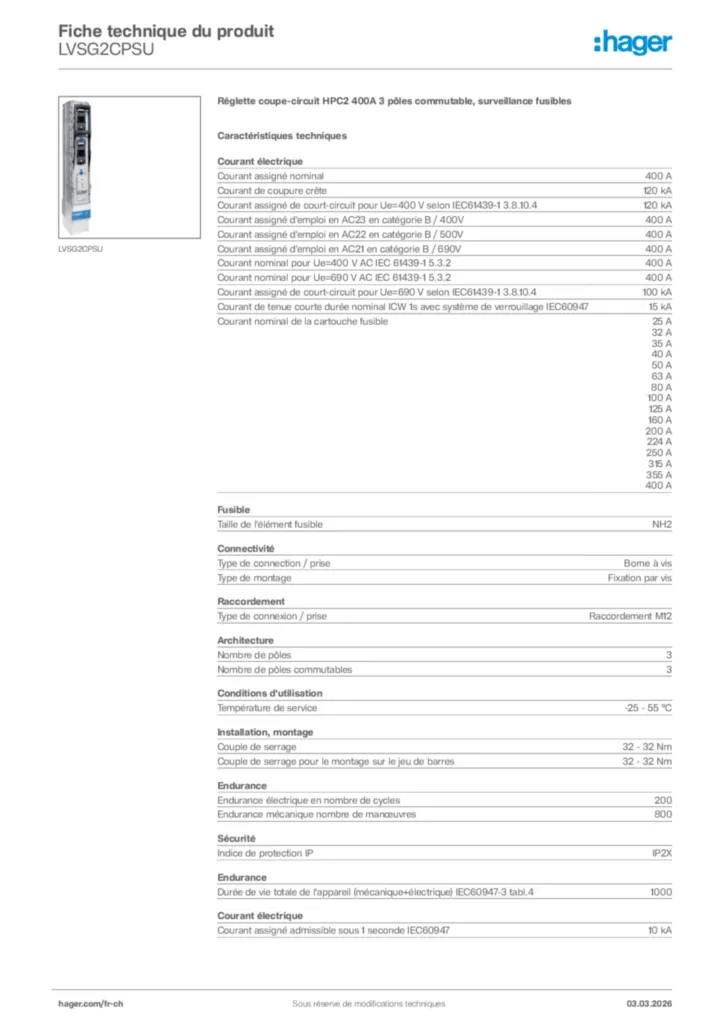

Fiche technique
Hager Fiche technique du produit LVSG2CPSU
Réglette coupe-circuit HPC2 400A 3 pôles commutable, surveillance fusibles
PDF -
Mode d'emploi
Mode d'emploi de-CH, en-GB 2024-08-29
PDF366,80 kB -
Déclaration de conformité
Déclaration de conformité en-GB 2025-03-31
PDF317,59 kB
Déclaration de conformité pour weber.vertigroup / Réglette coupe-circuit HPC 00-3
Déclaration de conformité International 2019-01-07
PDF615,53 kB
