Réglette HPC weber.vertigroup 3P DIN00 160A rail 185mm 95mm² racc.haut univers N

LVSG00TRPX

  • Disjonc­teurs, inter­rup­teurs et appa­reils de protec­tion

Réglette HPC weber.vertigroup 3P DIN00 160A rail 185mm 95mm² racc.haut univers N LVSG00TRPX

EAN
4049857124596
E-nr.
847 011 589
VPE
1 pc.
Groupe de rabais
57
Prix*
189,50 CHF
/ pc. *
189.50 CHF
/ pc. *

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier
  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
  • Plus de produits

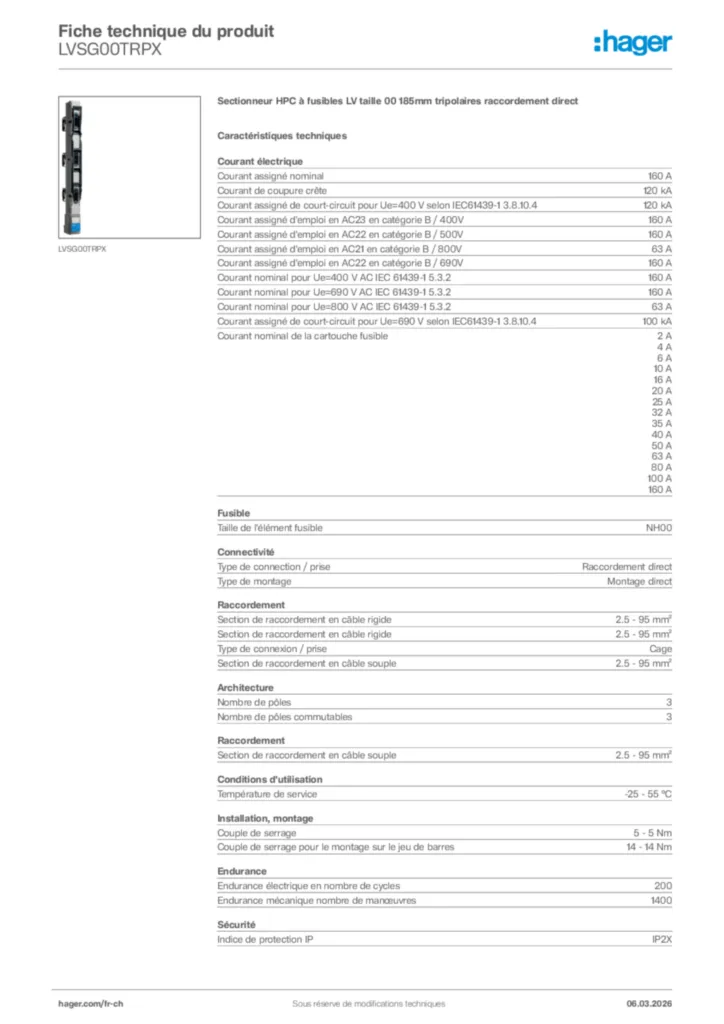

Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

  • Acces­soires méca­niques pour appa­reillage basse tension 3 produit(s) disponible(s)
  • adap­ta­teur de rail DIN 1 produit(s) disponible(s)
  • Jeu de fixa­tions de vis 2 produit(s) disponible(s)
  • Système de repé­rage 1 produit(s) disponible(s)
  • Plaque/­ca­che/­bar­rette d'ins­crip­tion 1 produit(s) disponible(s)
  • Voir plus 6 autre(s) produit(s) disponible(s)

Complétez votre système

  • Acces­soires méca­niques pour appa­reillage basse tension
  • adap­ta­teur de rail DIN
  • Jeu de fixa­tions de vis
  • Système de repé­rage
  • Plaque/­ca­che/­bar­rette d'ins­crip­tion
  • Borne de barre collec­trice
  • Jeu de barres
  • Connexion de la borne de câble
  • Acces­soires pour barres omnibus
  • LVZ00AHB

    Support d'appareil en élément aveugle pour LV taille 00; long. 95mm sans découpe

    10.25 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste
  • LVZ00TB

    Protection contre les contacts

    7.60 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste
  • LVZUB

    Feuille d’étiquettes 20 étiquettes pour HPC00, 6 pour HPC1-HPC3

    38.45 CHF  / jeu*
    Ajouter à une liste
    Ajouter à une liste
  • LVZ00DA185-185

    Double adaptateur 185 en 185 pour montage à deux LVSG00185… sur jeux de barres

    57.70 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste
  • LVZAE12R

    Élément de raccordement M12x35

    13.05 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste
  • LVZAE8R

    Élément de raccordement M8x30

    10.45 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste
  • LVZ00BTKI

    Porte-étiquettes courts pour LV taille 00 185mm, plaque signalétique imprimée

    4.95 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste
  • LVZ00RAD185

    Couvercle d'emplacement vide LV, largeur 50mm, taille00 pour couvrant les barres

    30.70 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste
  • LVZ00EK185

    Plage de raccordement pour LV taille 00 185mm jdb; d'épaisseur 5-10mm Set 3 pcs.

    25.05 CHF  / jeu*
    Ajouter à une liste
    Ajouter à une liste
  • CUC10

    Profilé C cuivre 840A longueur 3m 410mm²

    1 207.00 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste
  • CUC6

    Profilé C cuivre 560A longueur 3m 250mm²

    308.00 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste
  • LVZ00D185

    Double borne raccordement taille 00 185mm inoxydable

    55.20 CHF  / jeu*
    Ajouter à une liste
    Ajouter à une liste
  • LVZ00RAD80185

    Capot cellule vide taille 00 largeur 50mm 185mm

    37.70 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste
  • LVZ00RAD80X185

    Capot cellule vide taille 00 largeur 50mm 185mm avec matériel de fixation

    30.70 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste

Caractéristiques techniques

Courant élec­trique
  • Courant assigné nominal
    160 A
  • Courant assigné admis­sible sous 1 seconde IEC60947
    5 kA
Fusible
  • Taille de l'élé­ment fusible
    NH00
Connec­ti­vité
  • Type de connec­tion / prise
    Raccor­de­ment direct
Raccor­de­ment
  • Section de raccor­de­ment en câble souple
    2.5 - 95 mm²
  • Section de raccor­de­ment en câble rigide
    2.5 - 95 mm²
  • Type de connexion / prise
    Cage
Archi­tec­ture
  • Nombre de pôles
    3
Condi­tions d'uti­li­sa­tion
  • Tempé­ra­ture de service
    -25 - 55 °C
Instal­la­tion, montage
  • Couple de serrage
    5 - 5 Nm
Endu­rance
  • Endu­rance élec­trique en nombre de cycles
    200
  • Endu­rance méca­nique nombre de manœuvres
    1400
Sécu­rité
  • Indice de protec­tion IP
    IP2X
Tension
  • Tension assi­gnée d'iso­le­ment
    1000 V
  • Tension assi­gnée de tenue aux chocs
    8 kV
Dimen­sions
  • Distance des barres omnibus
    185 mm
  • Hauteur
    671 mm
  • Profon­deur
    123 mm
Puis­sance
  • Puis­sance dissipée totale sous IN
    22 W
Fréquence
  • Fréquence
    50 - 60 Hz
