Réglette HPC weber.vertigroup 3P DIN00 160A rail/adaptateur 60mm ra.direct surv. LVS0060RPSU

Réglette coupe-circuit sectionneur HPC weber.vertigroup
EAN
4049857190256
E-nr.
847 011 039
VPE
1 pc.
Groupe de rabais
57
Prix*
252.00 CHF
/ pc. *
252.00 CHF
/ pc. *

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier

Réglette HPC weber.vertigroup 3P DIN00 160A rail/adaptateur 60mm ra.direct surv.

LVS0060RPSU

  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
  • Plus de produits
Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

  • fusible NH basse tension 6 produit(s) disponible(s)
  • adap­ta­teur de rail DIN 2 produit(s) disponible(s)
  • Acces­soires méca­niques pour appa­reillage basse tension 2 produit(s) disponible(s)
  • Jeu de fixa­tions de vis 2 produit(s) disponible(s)
  • Système de repé­rage 1 produit(s) disponible(s)

Complétez votre système

  • fusible NH basse tension
  • adap­ta­teur de rail DIN
  • Acces­soires méca­niques pour appa­reillage basse tension
  • Jeu de fixa­tions de vis
  • Système de repé­rage
  • LNH00063M6A

    Fusible NH00 690V aM 63A indicateur combiné préhenseur sous tension
    8.90 CHF  / pc.*
  • NH00LP100MR

    Cartouche fusible HPC taille 00 400V~ gG 100A indicateur supérieur
    7.50 CHF  / pc.*
  • NH00LP10MR

    Cartouche fusible HPC taille 00 400V~ gG 10A indicateur supérieur
    7.50 CHF  / pc.*
  • NH00LP125MR

    Cartouche fusible HPC taille 00 400V~ gG 125A indicateur supérieur
    9.00 CHF  / pc.*
  • NH00LP160MR

    Cartouche fusible HPC taille 00 400V~ gG 160A indicateur supérieur
    9.00 CHF  / pc.*
  • NH00LP6MR

    Cartouche fusible HPC taille 00 400V~ gG 6A indicateur supérieur
    7.50 CHF  / pc.*
  • LVZ00DA60-185

    Double adapteur LV pour montage de taille 00/60 185mm Distance de jeu de barres
    92.30 CHF  / pc.*
  • LVZ00DA185-185

    Double adaptateur 185 en 185 pour montage à deux LVSG00185… sur jeux de barres
    57.70 CHF  / pc.*
  • LVZ00AHB

    Support d'appareil en élément aveugle pour LV taille 00; long. 95mm sans découpe
    10.25 CHF  / pc.*
  • LVZUB

    Feuille d’étiquettes 20 étiquettes pour HPC00, 6 pour HPC1-HPC3
    38.45 CHF  / jeu*
  • LVZAE12R

    Élément de raccordement M12x35
    13.05 CHF  / pc.*
  • LVZAE8R

    Élément de raccordement M8x30
    10.45 CHF  / pc.*
  • LVZIFT0060

    Porte-étiquette taille00 60mm avec étiquette de désignation et type pour LVS0060
    5.90 CHF  / pc.*

Caractéristiques techniques

Courant élec­trique
  • Courant assigné nominal
    160 A
  • Courant de coupure crête
    100 kA
  • Courant assigné de court-­cir­cuit pour Ue=400 V selon IEC61439-1 3.8.10.4
    100 kA
  • Courant assigné admis­sible sous 1 seconde IEC60947
    5 kA
Fusible
  • Taille de l'élé­ment fusible
    NH00
Connec­ti­vité
  • Type de connec­tion / prise
    Raccor­de­ment direct
Raccor­de­ment
  • Section de raccor­de­ment en câble souple
    4 - 95 mm²
  • Section de raccor­de­ment en câble rigide
    4 - 95 mm²
  • Type de connexion / prise
    Cage
Archi­tec­ture
  • Nombre de pôles
    3
Condi­tions d'uti­li­sa­tion
  • Tempé­ra­ture de service
    -25 - 55 °C
Instal­la­tion, montage
  • Couple de serrage
    5 - 5 Nm
Endu­rance
  • Endu­rance élec­trique en nombre de cycles
    200
  • Endu­rance méca­nique nombre de manœuvres
    1400
Sécu­rité
  • Indice de protec­tion IP
    IP2X
Tension
  • Tension assi­gnée d'iso­le­ment
    1000 V
  • Tension assi­gnée de tenue aux chocs
    8 kV
Dimen­sions
  • Distance des barres omnibus
    60 mm
  • Hauteur
    401 mm
  • Profon­deur
    123 mm
Puis­sance
  • Puis­sance dissipée totale sous IN
    20 W
Fréquence
  • Fréquence
    50 - 60 Hz
Protec­tion élec­trique
  • Avec indi­ca­teur de défaut
    Non

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
Conformité REACH Oui
Sans halogène Oui

Attestations et documents

PEP_Hager_HAGE-00631-V01.01-EN
PDF
239,48 kB
Hager déclaration REACH LVS0060RPSU
PDF
Hager Rapport RoHS LVS0060RPSU
PDF

Documents

  • Image produit

    Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

    Image LVS0060RPSU | Hager Suisse

    Image produit LVS0060RPSU

  • Fiche technique

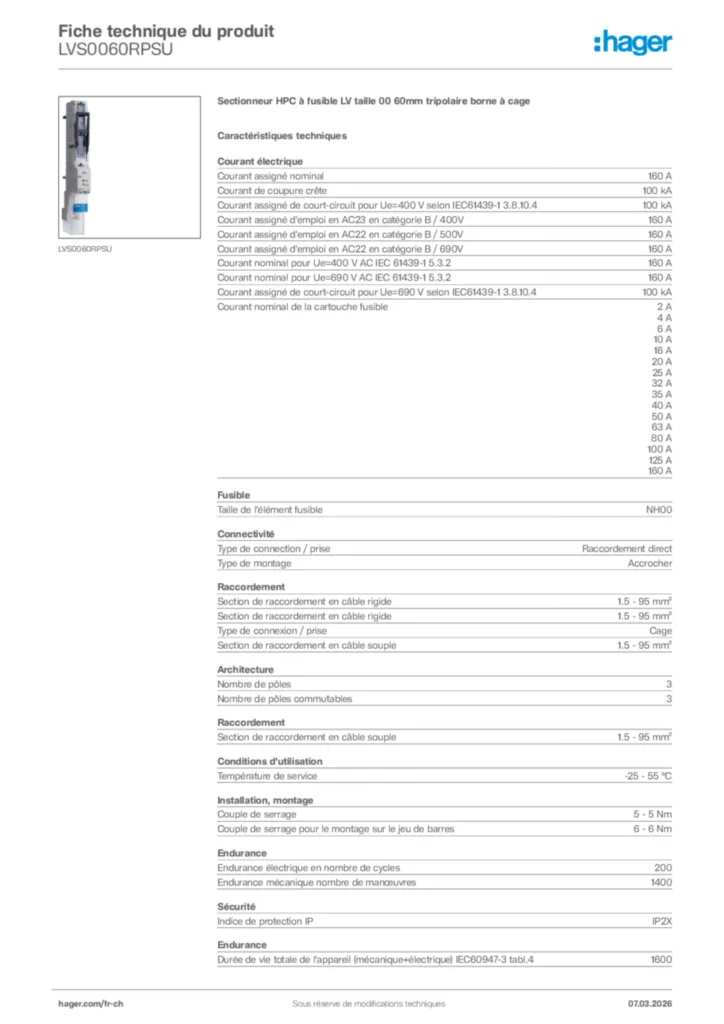

    Image Hager Fiche technique du produit LVS0060RPSU | Hager Suisse

    Hager Fiche technique du produit LVS0060RPSU

    Sectionneur HPC à fusible LV taille 00 60mm tripolaire borne à cage

    PDF

  • Mode d'emploi

    Image Mode d'emploi de-CH, en-GB 2024-08-29 | Hager Suisse

    Mode d'emploi de-CH, en-GB 2024-08-29

    PDF
    366,80 kB

  • Guide d'installation

    Image Guide d'installation en-GB, es-ES, fr-FR, pl-PL 2020-01-01 | Hager Suisse

    Guide d'installation en-GB, es-ES, fr-FR, pl-PL 2020-01-01

    PDF
    2,97 MB
    Image Guide d'installation en-GB, es-ES, fr-FR, pl-PL 2020-01-01 | Hager Suisse

    Guide d'installation en-GB, es-ES, fr-FR, pl-PL 2020-01-01

    PDF
    2,97 MB
    Image Montageanleitung 00/60 3-polig | Hager Suisse

    Montageanleitung 00/60 3-polig

    Guide d'installation en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01

    PDF
    2,97 MB

  • Déclaration de conformité

    Image Déclaration de conformité pour weber.vertigroup / Réglette coupe-circuit HPC 00-3 | Hager Suisse

    Déclaration de conformité pour weber.vertigroup / Réglette coupe-circuit HPC 00-3

    Déclaration de conformité International 2019-01-07

    PDF
    615,53 kB
