Fusible-interrupteur-sectionneur LT Gr. 1/60mm 250A, raccordement à vis M10 LT153
EAN
3250614201530
E-nr.
850 453 049
VPE
1 pc.
Groupe de rabais
H2
Prix*
473.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
fusible NH basse tension 2 produit(s) disponible(s) -
Transformateur de courant 3 produit(s) disponible(s) -
Accessoires mécaniques pour appareillage basse tension 2 produit(s) disponible(s) -
Connexion de la borne de câble 1 produit(s) disponible(s)
Complétez votre système

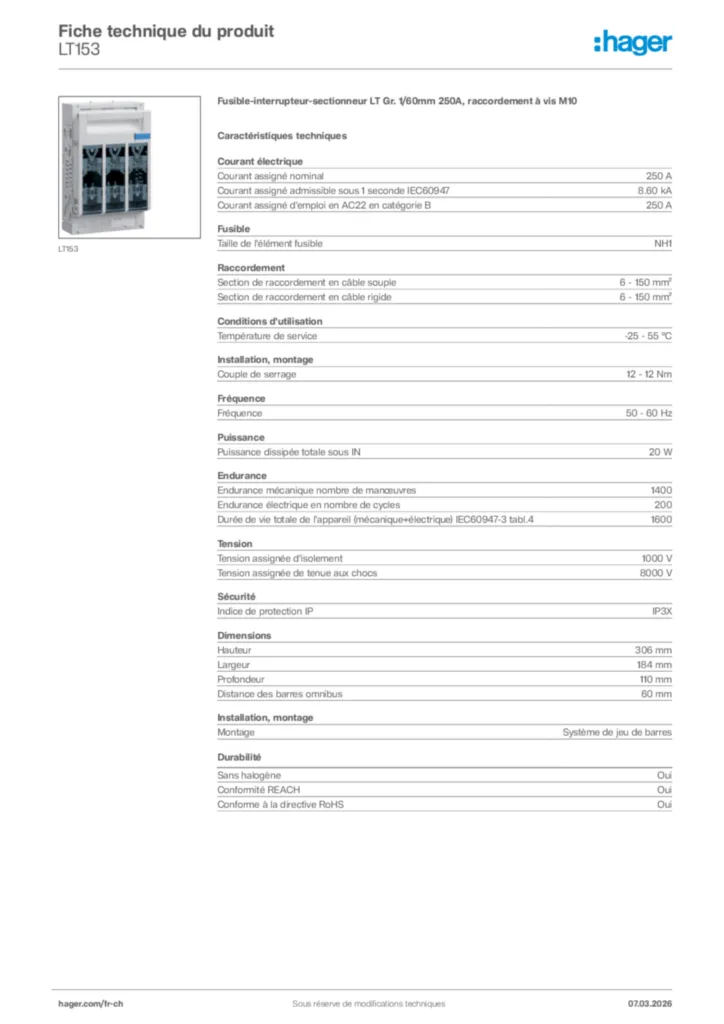

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal250 A
-
Courant assigné admissible sous 1 seconde IEC609478,60 kA
-
Courant assigné d'emploi en AC22 en catégorie B250 A
Fusible
-
Taille de l'élément fusibleNH1
Raccordement
-
Section de raccordement en câble souple6 - 150 mm²
-
Section de raccordement en câble rigide6 - 150 mm²
Conditions d'utilisation
-
Température de service-25 - 55 °C
Installation, montage
-
Couple de serrage12 - 12 Nm
-
MontageSystème de jeu de barres
Fréquence
-
Fréquence50 - 60 Hz
Puissance
-
Puissance dissipée totale sous IN20 W
Endurance
-
Endurance mécanique nombre de manœuvres1400
-
Endurance électrique en nombre de cycles200
-
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.41600
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs8000 V
Sécurité
-
Indice de protection IPIP3X
Dimensions
-
Hauteur306 mm
-
Largeur184 mm
-
Profondeur110 mm
-
Distance des barres omnibus60 mm
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit LT153
-
Appendice technique (mono-produit)
Appendice technique (mono-produit) de-DE 2021-10-20
PDF847,80 kB -
Déclaration de conformité
Déclaration de conformité International 2023-08-03
PDF78,40 kB
Déclaration de conformité en-GB, de-DE 2023-09-14
PDF699,30 kB
