Cassette pour charge lourde Hager R12 TM 10 32mm acier inoxydable EKSR120TM15
Cassette pour charge lourde Hager R12 TM, nombre d'appareils à encastrer 6, type de sortie de conducteur tube, hauteur de cassette 32 mm, matériau acier inoxydable, pour 6× modules 45
EAN
4012740029391
E-nr.
154 700 482
VPE
1 pc.
Groupe de rabais
V1
Prix*
1 016.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires indispensables
Caractéristiques techniques
Architecture
-
Avec évidement pour revêtement de solOui
Forme
-
FormeRond
Dimensions
-
Profondeur de montage110 mm
-
Diamètre d'installation306 mm
-
Hauteur87 mm
-
Plage de nivellement110 - 206 mm
-
Taille nominale306 mm
-
Profondeur pour la mise en place de revêtement15 mm
Configuration
-
Taille de l'installation (installations sous le sol)R12
Equipement
-
Support d'appareil pour intégration de boîtes d'encastrementOui
-
Nombre d'appareils pouvant être installés12
-
Nombre de boîte d'appareillage3
-
Nombre de sorties de câbles1
-
Type de sortie de câbleTube
Conditions d'utilisation
-
Charge verticale appliquée sur une grande surface (charge lourde)20 kN
-
Charge verticale appliquée sur une petite surface3 kN
Installation, montage
-
Compatible avec l'installation en plancher creuxOui
-
Compatible avec l'installation sur faux plancherOui
Notice
-
Entretien du solMouillé
Matière
-
Couleur sortie de conduitArgent
-
MatièreAcier inoxydable
Fonctions
-
Compatible avec les canaux sous le plancherOui
Sécurité
-
Résistance aux chocs IKIK10
-
Indice de protection IPIP20
-
Indice de protection IP en état inutiliséIP54
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit EKSR120TM15
-

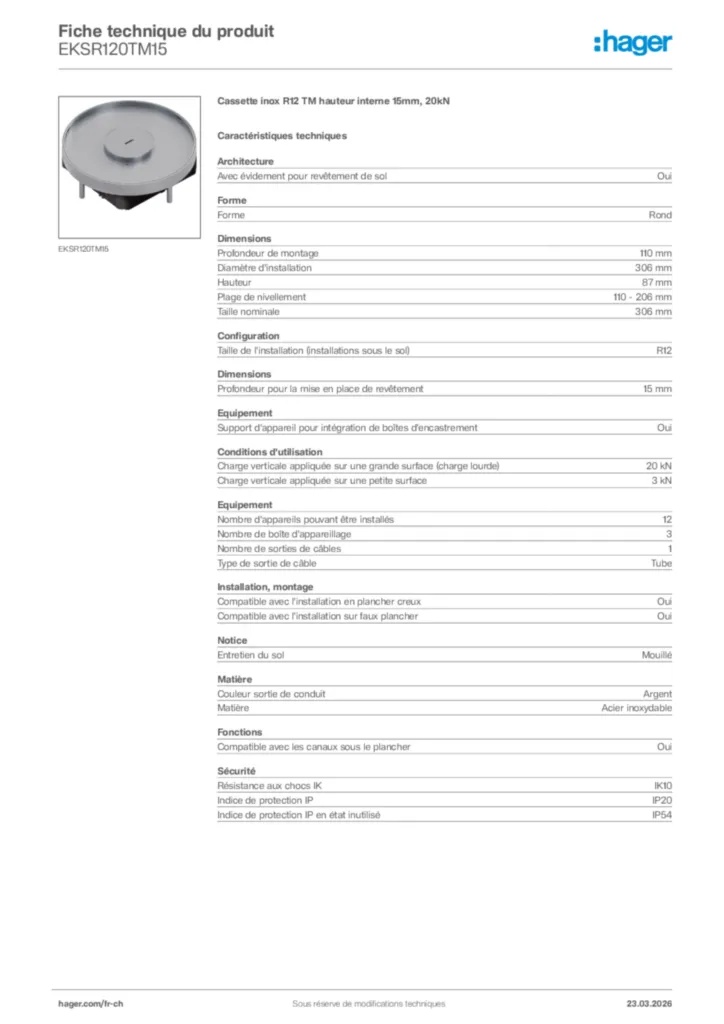

Fiche technique
