Cassette pour charge lourde Hager R06 TM 6 32mm acier inoxydable

EKSR060TM15

  • Chemi­ne­ment de câbles tehalit

Cassette pour charge lourde Hager R06 TM 6 32mm acier inoxydable EKSR060TM15

EAN
4012740029353
E-nr.
154 700 442
VPE
1 pc.
Groupe de rabais
V1
Prix*
975,00 CHF
/ pc. *
975.00 CHF
/ pc. *

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier
  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
  • Plus de produits

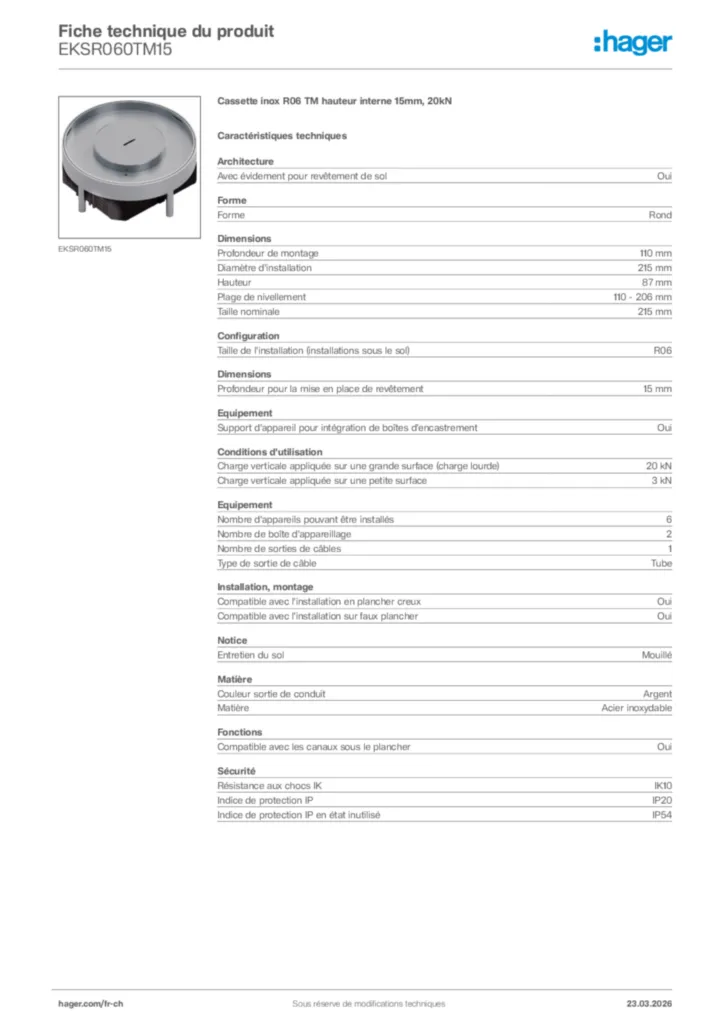

Télécharger la fiche produit

Complétez votre système

Accessoires indispensables

Previous
Previous
EKSNS065
EKSNS065
Kit de nivellement cassette 20 kN pour Hauteur du sol fini 65mm
21.00 CHF/ jeu
Ajouter à une liste
Ajouter à une liste
EKSNS110
EKSNS110
Kit de nivellement cassette 20 kN pour Hauteur du sol fini 110mm
26.05 CHF/ jeu
Ajouter à une liste
Ajouter à une liste
UDM3215SLR06
UDM3215SLR06
heavy duty mounting lid size 3 with levelling pins with punching R06 rd 215mm
75.10 CHF/ pc.
Ajouter à une liste
Ajouter à une liste

Accessoires optionnels

  • Boîte d'en­cas­tre­ment 1 produit(s) disponible(s)

Complétez votre système

  • Boîte d'en­cas­tre­ment
  • GTV4FLFQR06

    Support appar. maxi 10xFLF t. I+II Q06/R06
    85.60 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste

Caractéristiques techniques

Archi­tec­ture
  • Avec évide­ment pour revê­te­ment de sol
    Oui
Forme
  • Forme
    Rond
Dimen­sions
  • Profon­deur de montage
    110 mm
  • Diamètre d'ins­tal­la­tion
    215 mm
  • Hauteur
    87 mm
  • Plage de nivel­le­ment
    110 - 206 mm
  • Taille nomi­nale
    215 mm
  • Profon­deur pour la mise en place de revê­te­ment
    15 mm
Confi­gu­ra­tion
  • Taille de l'ins­tal­la­tion (ins­tal­la­tions sous le sol)
    R06
Equi­pe­ment
  • Support d'ap­pa­reil pour inté­gra­tion de boîtes d'en­cas­tre­ment
    Oui
  • Nombre d'ap­pa­reils pouvant être installés
    6
  • Nombre de boîte d'ap­pa­reillage
    2
  • Nombre de sorties de câbles
    1
  • Type de sortie de câble
    Tube
Condi­tions d'uti­li­sa­tion
  • Charge verti­cale appliquée sur une grande surface (charge lourde)
    20 kN
  • Charge verti­cale appliquée sur une petite surface
    3 kN
Instal­la­tion, montage
  • Compa­tible avec l'ins­tal­la­tion en plan­cher creux
    Oui
  • Compa­tible avec l'ins­tal­la­tion sur faux plan­cher
    Oui
Notice
  • Entre­tien du sol
    Mouillé
Matière
  • Couleur sortie de conduit
    Argent
  • Matière
    Acier inoxy­dable
Fonc­tions
  • Compa­tible avec les canaux sous le plan­cher
    Oui
Sécu­rité
  • Résis­tance aux chocs IK
    IK10
  • Indice de protec­tion IP
    IP20
  • Indice de protec­tion IP en état inuti­lisé
    IP54
  • Sans halo­gène
    Oui
