Compteur triphasé direct 125A 6M AGARDIO MID ECA311D

Name: ECA311D
Brand: Hager
SKU: ECA311D
Price: 613 CHF

EAN

3250612230341

E-nr.

981 871 444

VPE

1 pc.

Groupe de rabais

613.00 CHF

/ pc. *

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

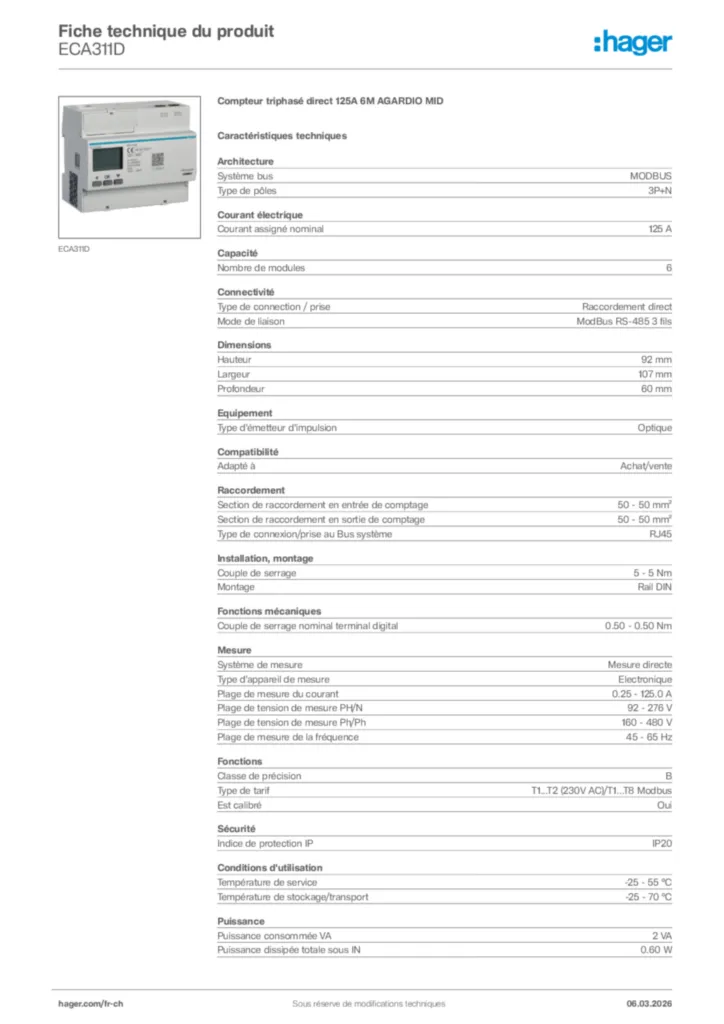

Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

Adaptateur réseau 1 produit(s) disponible(s)
Accessoires de parafoudre pour équip. informatique/mesure, cde et régulation 1 produit(s) disponible(s)
Accessoires pour système bus 8 produit(s) disponible(s)

Caractéristiques techniques

Système bus

MODBUS
Type de pôles

3P+N

Courant assigné nominal

125 A
Courant de circuit de mesure maximum

125 A

Nombre de modules

6

Type de connection / prise

Raccordement direct
Mode de liaison

ModBus RS-485 3 fils

Hauteur

92 mm
Largeur

107 mm
Profondeur

60 mm

Type d'émetteur d'impulsion

Optique

Adapté à

Achat/vente

Section de raccordement en entrée de comptage

50 - 50 mm²
Section de raccordement en sortie de comptage

50 - 50 mm²
Type de connexion/prise au Bus système

RJ45

Couple de serrage

5 - 5 Nm

Couple de serrage nominal terminal digital

0,50 - 0,50 Nm

Système de mesure

Mesure directe
Type d'appareil de mesure

Electronique
Plage de mesure du courant

0,25 - 125,0 A
Plage de tension de mesure PH/N

92 - 276 V
Plage de tension de mesure Ph/Ph

160 - 480 V
Plage de mesure de la fréquence

45 - 65 Hz

Classe de précision

B
Type de tarif

T1...T2 (230V AC)/T1...T8 Modbus
Est calibré

Oui

Indice de protection IP

IP20

Température de service

-25 - 55 °C
Température de stockage/transport

-25 - 70 °C

Puissance consommée VA

2 VA
Puissance dissipée totale sous IN

0,60 W

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Conformité REACH Oui

Sans halogène Oui

Attestations et documents

RoHS-declaration 2023-10-20 (english)

PDF

33,33 kB

REACH-declaration 2023-10-20 (english)

PDF

32,91 kB

Documents

Image produit

Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

Image produit ECA311D
Guide d'installation

Notice d'instruction pour ECA311D - Compteur triphasé direct 125A (FR-DE-IT, 2019-09)

Guide d'installation fr-FR, de-DE, it-IT 2019-09-26

PDF

1,63 MB
Annexe Produit

Annexe Produit International 2022-10-04

PDF

836,11 kB

Modbus table for energy meters

Table Modbus pour compteurs d'énergie (version du 24/07/2019)

XLS

177,00 kB
Déclaration de conformité

EU Declaration of Conformity

Déclaration de conformité en-GB 2024-04-15

PDF

461,68 kB
