Disjoncteur différentiel Hager RCBO QC 2P 230V car.C 13A 0.03A type A 6kA 2UM ADS913QC
Disjoncteur différentiel Hager RCBO quickconnect, nombre de pôles (total) 2, nombre de pôles protégés 1, tension assignée 230 V, caractéristique de déclenchement C, courant assigné 13 A, courant de défaut assigné 0.03 A, type de courant différentiel A, puissance de commutation assignée selon EN 61009 6 kA, largeur en unités de division 2
EAN
3250611027614
E-nr.
805 159 264
VPE
1 pc.
Groupe de rabais
A2
Prix*
138.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
Déclencheur à sous-tension 1 produit(s) disponible(s) -
bobine à émission 2 produit(s) disponible(s) -
Fonctions interverouillage 1 produit(s) disponible(s) -
Bloc de contact auxiliaire 2 produit(s) disponible(s)
Produits compatibles
-
Produits liés 28 produit(s) disponible(s)
Complétez votre système
-
MZ206
Bobine manque tension 230V AC
56.80 CHF / pc.*
-
MZ204
Bobine à émission 24-48V AC 12-48V DC
59.90 CHF / pc.* -
MZ203Bobine à émission 230-415V AC 110-130V DC
56.80 CHF / pc.*
-
MZN176
Fil de verrouillage pour produits modulaires
18.40 CHF / 10 pc.*
-
MZ202
Contact signal défaut 10+1F 6A 240V AC
26.25 CHF / pc.* -
MZ201Contact auxiliaire 10+1F 6A 240V AC
22.65 CHF / pc.*
-
KZN023Bouchon latéral pour barres de pontage 2P et 3P
9.45 CHF / 10 pc.* -
KZN024Bouchon latéral pour barre de pontage 4P
9.45 CHF / 10 pc.*
-
KDN263ABarre de pontage 2P 63A fourche 10mm² 12M
14.00 CHF / pc.* -
KDN280BBarre de pontage 2P 80A fourche 16mm² 57M
60.30 CHF / pc.* -
KDN451EBarre de pontage 3x(P+N) 80A fourche 16mm² 54M
142.50 CHF / pc.* -
KDN451DBarre de pontage 3x(P+N) 80A fourche 16mm² 12M
27.45 CHF / pc.* -
KDN280ABarre de pontage 2P 80A fourche 16mm² 12M
14.40 CHF / pc.*
Produits liés
-
UD31B3Unité équipement Univers l250 h450 p appareils modulaires 3 rangées x 10 mod
77.00 CHF / pc.* -
UD32B2Kit, universN, 450x500mm, pour appareils modulaires horizontal, 3x26module
107.50 CHF / pc.* -
UD22B2Kit, universN, 300x500mm, pour appareils modulaires horizontal, 2x26module
74.70 CHF / pc.* -
UD13B2Kit, universN, 150x750mm, pour appareils modulaires horizontal, 1x40module
152.00 CHF / pc.* -
UD12B2Kit, universN, 150x500mm, pour appareils modulaires horizontal, 1x26module
61.40 CHF / pc.* -
UD42B1Kit, universN, 600x500mm, pour appareils modulaires horizontal, 8x12module
172.00 CHF / pc.* -
UD41B1Kit, universN, 600x250mm, pour appareils modulaires horizontal, 4x12module
136.50 CHF / pc.* -
UD33B1Kit, universN, 450x750mm, pour appareils modulaires horizontal, 9x12module
211.00 CHF / pc.* -
UD32B1Kit, universN, 450x500mm, pour appareils modulaires horizontal, 6x12module
93.10 CHF / pc.* -
UD31B1Kit, universN, 450x250mm, pour appareils modulaires horizontal, 3x12module
75.70 CHF / pc.* -
UD23B1Kit, universN, 300x750mm, pour appareils modulaires horizontal, 6x12module
174.50 CHF / pc.* -
UD22B1Kit, universN, 300x500mm, pour appareils modulaires horizontal, 4x12module
75.40 CHF / pc.* -
UD21B1Kit, universN, 300x250mm, pour appareils modulaires horizontal, 2x12module
70.70 CHF / pc.* -
UD13B1Kit, universN, 150x750mm, pour appareils modulaires horizontal, 3x12module
141.00 CHF / pc.* -
UD12B1Kit, universN, 150x500mm, pour appareils modulaires horizontal, 2x12module
61.40 CHF / pc.* -
UD11B1Kit, universN, 150x250mm, pour appareils modulaires horizontal, 1x12module
44.75 CHF / pc.* -
UD11B3Unité équipement Univers h 150mm l 250mm p appareils modulaires 1rangée x 10mod
66.80 CHF / pc.* -
UD11B4Unité équipement Univers h 225mm l 250mm p appareils modulaires 1rangée x 10mod
72.60 CHF / pc.* -
UD12B3Unité équipement Univers h 150mm l 500mm p appareils modulaires 1rangée x 24mod
60.80 CHF / pc.* -
UD12B4Unité équipement Univers h 225mm l 500mm p appareils modulaires 1rangée x 24mod
90.60 CHF / pc.*
Caractéristiques techniques
Architecture
-
Type de pôles1P+N
-
CourbeC
Courant électrique
-
Courant assigné nominal13 A
-
Courant différentiel assigné30 mA
-
Courant assigné à -25°C15,2 A
-
Courant assigné à -20°C15,01 A
-
Courant assigné à -15°C14,82 A
-
Courant assigné à -10°C14,63 A
-
Courant assigné à -5°C14,44 A
-
Courant assigné à 0°C14,24 A
-
Courant assigné à 5°C14,04 A
-
Courant assigné à 10°C13,84 A
-
Courant assigné à 15°C13,63 A
-
Courant assigné à 20°C13,43 A
-
Courant assigné à 25°C13,21 A
-
Courant assigné à 30°C13 A
-
Courant assigné à 35°C12,78 A
-
Courant assigné à 40°C12,56 A
-
Courant assigné à 50°C12,1 A
-
Courant assigné à 55°C11,87 A
-
Courant assigné à 60°C11,63 A
-
Coefficient de correction du courant nominal pour 2 appareils juxtaposés1
-
Coefficient de correction du courant nominal pour 3 appareils juxtaposés0,95
-
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés0,90
-
Coefficient de correction du courant nominal pour 6 appareils juxtaposés0,85
-
Valeur du seuil mini/max de fonctionnement thermique en alternatif1,13 - 1,45 A
Sécurité
-
Type de protection différentielleA
-
Indice de protection IPIP2X
Principaux attributs électriques
-
Pouvoir de coupure assigné Icn sous AC selon IEC60898-16 kA
Tension
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4000 V
-
Tension maxi d'utilisation253 V
-
Tension assignée d'emploi Ue230 - 230 V
-
Catégorie de surtension selon IEC60947-1 2.5.60 tableau 13
Puissance
-
Puissance dissipée totale sous IN4,8 W
Fréquence
-
Fréquence50 - 50 Hz
Conditions d'utilisation
-
Altitude2000 m
-
Classe de limitation d'énergie I²t3
-
Température de service-25 - 40 °C
-
Température de stockage/transport-25 - 70 °C
Endurance
-
Endurance électrique en nombre de cycles2000
-
Endurance mécanique nombre de manœuvres4000
Raccordement
-
Section de raccordement des bornes amont à vis, en câble souple1,5 - 4,0 mm²
-
Section de raccordement des bornes amont à vis, en câble rigide1,5 - 4,0 mm²
-
Section de raccordement des bornes aval à vis, en câble souple1 - 16 mm²
-
Section de raccord bornes aval en câble rigide1 - 25 mm²
Installation, montage
-
Couple de serrage2,10 - 2,10 Nm
-
Type de raccordement haut pour produits modulairesQuickConnect
-
Type de raccordement bas pour produits modulairesBorne bi-connect, Quick jeu de barres
Capacité
-
Nombre de modules2
Dimensions
-
Hauteur94 mm
-
Largeur35 mm
-
Profondeur68 mm
Compatibilité
-
Compatible avec montage Rail DINOui
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit ADS913QC
-
Fiche technique
Hager Fiche technique du produit ADS913QC
Disjoncteur différentiel 1P+N 6kA C-13A 30mA type A QC&QB
PDF -

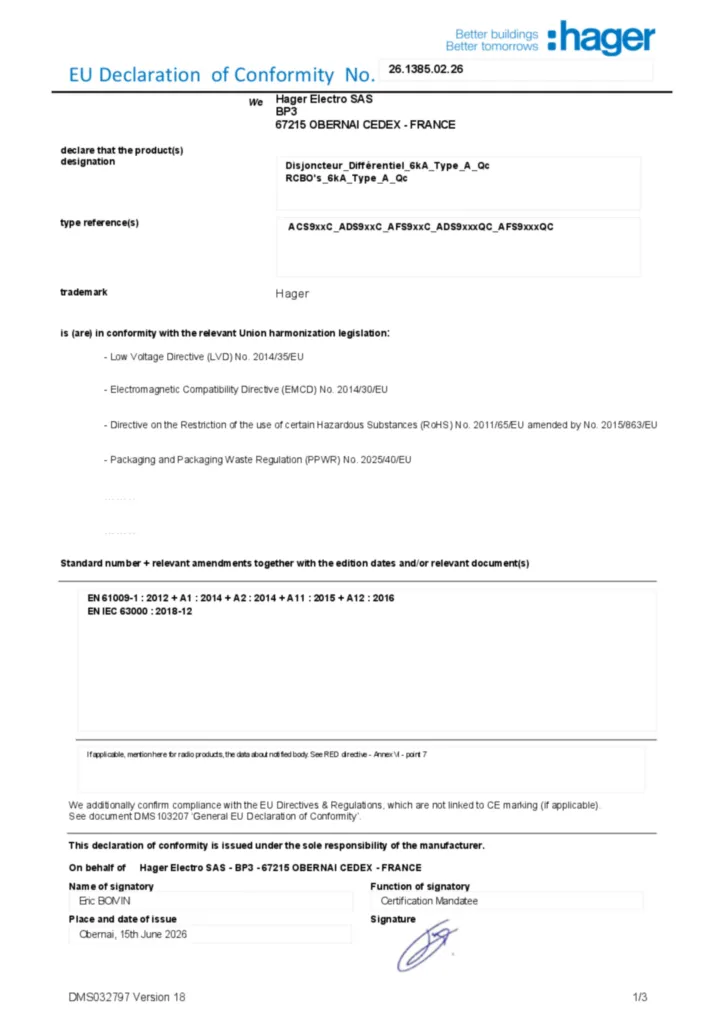

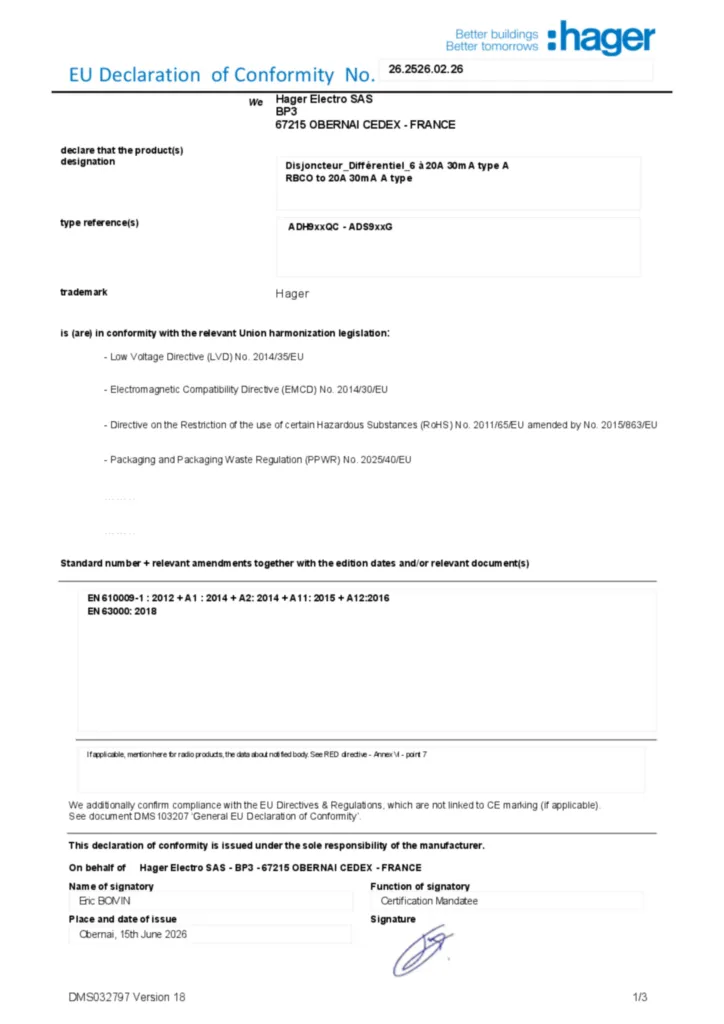

Déclaration de conformité
Declaration
Déclaration de conformité International 2018-12-21
PDF118,30 kB
