Goulotte acier 28 x 340 pour sol béton UK340283
EAN
4012002238608
Conditionnement
2 Mètres
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez vos accessoires dans la liste ci-contre
Accessoires
-
Installation factice au sol 1 produit(s) disponible(s) -
Boîte de passage pour conduit sous le plancher 6 produit(s) disponible(s) -
Coupleur pour conduit sous le plancher 2 produit(s) disponible(s) -
Embout pour conduit sous le plancher 1 produit(s) disponible(s) -
Coude pour systèmes de conduits sous le plancher 1 produit(s) disponible(s)
Choisissez vos accessoires dans la liste ci-contre
-
UDB3050080
Boîte de jonction acier 340 mm avec jupes pour hauteur de chape 50-80 mm
-
UDB3075125Boîte de jonction acier 340 mm avec jupes pour hauteur de chape 75-125 mm
-
UDB3120170Boîte de jonction acier 340 mm avec jupes pour hauteur de chape 120-170 mm
-
UDB3165215Prise encastr av plaque sol t.3 165-215
-
UDB3215265Prise encastr av plaque sol t.3 215-265
-
UDS3070120Boîte de jonction universelle acier pour hauteur de chape 70-120 mm

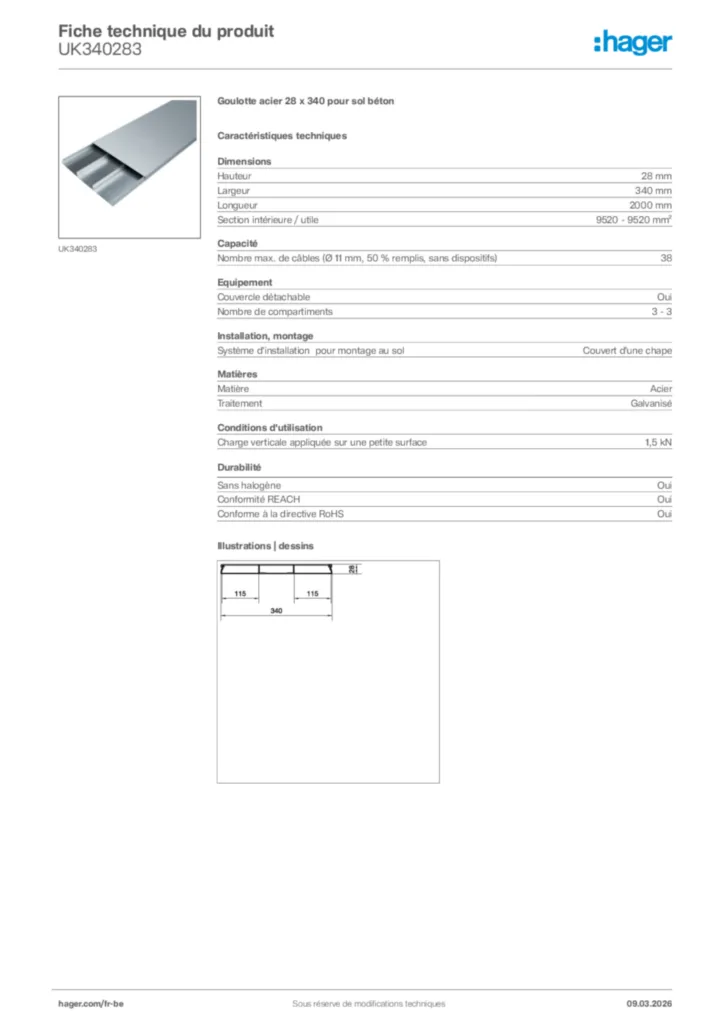

Caractéristiques techniques
Dimensions
-
Hauteur28 mm
-
Largeur340 mm
-
Longueur2000 mm
-
Section intérieure / utile9520 - 9520 mm²
Capacité
-
Nombre max. de câbles (Ø 11 mm, 50 % remplis, sans dispositifs)38
Equipement
-
Couvercle détachableOui
-
Nombre de compartiments3 - 3
Installation, montage
-
Système d'installation pour montage au solCouvert d'une chape
Matières
-
MatièreAcier
-
TraitementGalvanisé
Conditions d'utilisation
-
Charge verticale appliquée sur une petite surface1,5 kN
