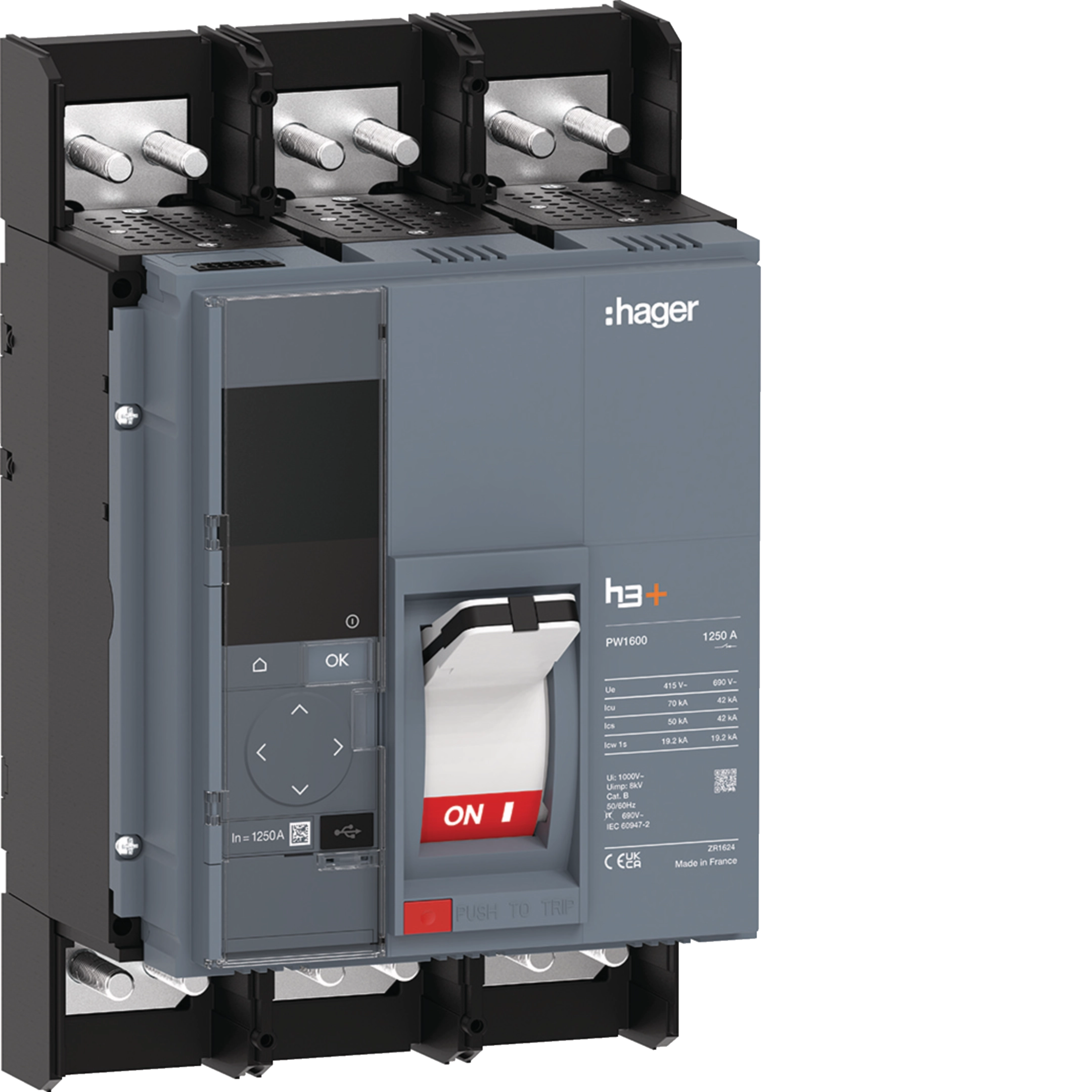

Disjoncteur Boitier Moulé h3+ PW1600 Energy LSIG 3P3D 1250A 70kA FTC HEQ980NR
EAN
3250613250898
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Choisissez vos accessoires dans la liste ci-contre
Accessoires
-
Bobine à émission 5 produit(s) disponible(s) -
Accessoires électriques pour composants basse tension 3 produit(s) disponible(s) -
Cache-borne 1 produit(s) disponible(s) -
Fonctions réseau auxiliaires 2 produit(s) disponible(s) -
Accessoires mécaniques pour composants basse tension 4 produit(s) disponible(s) -
Position du commutateur des équipements auxiliaires 1 produit(s) disponible(s)
Choisissez vos accessoires dans la liste ci-contre

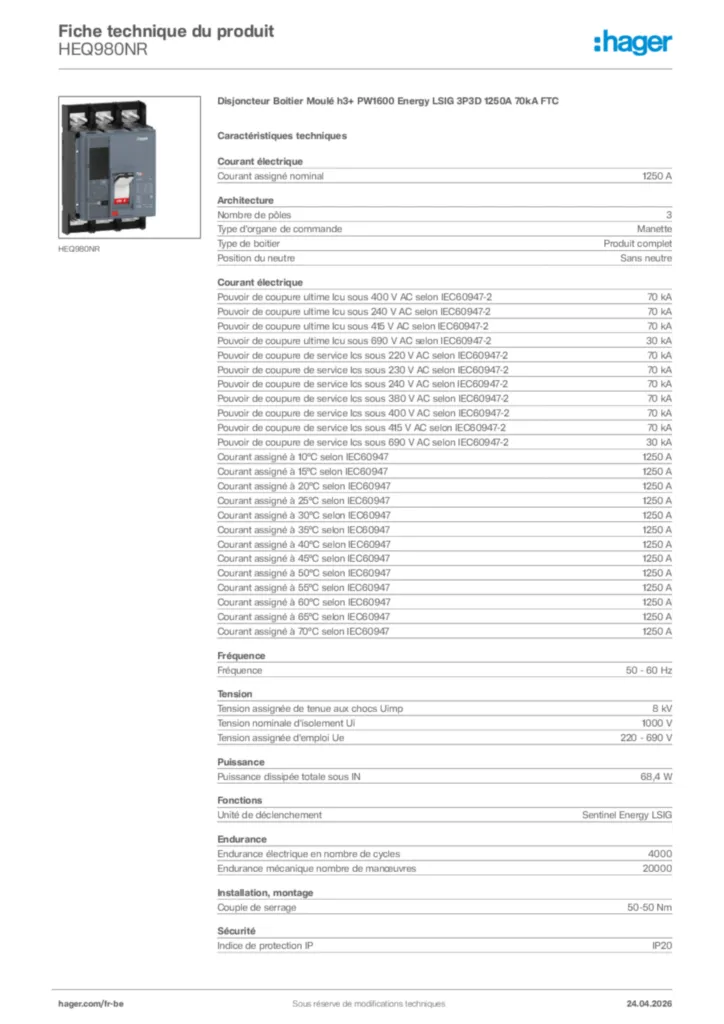

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal1250 A
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-270 kA
-
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-270 kA
-
Pouvoir de coupure ultime Icu sous 415 V AC selon IEC60947-270 kA
-
Pouvoir de coupure ultime Icu sous 690 V AC selon IEC60947-230 kA
-
Pouvoir de coupure de service Ics sous 220 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 240 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 380 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 415 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 690 V AC selon IEC60947-230 kA
-
Courant assigné à 10°C selon IEC609471250 A
-
Courant assigné à 15°C selon IEC609471250 A
-
Courant assigné à 20°C selon IEC609471250 A
-
Courant assigné à 25°C selon IEC609471250 A
-
Courant assigné à 30°C selon IEC609471250 A
-
Courant assigné à 35°C selon IEC609471250 A
-
Courant assigné à 40°C selon IEC609471250 A
-
Courant assigné à 45°C selon IEC609471250 A
-
Courant assigné à 50°C selon IEC609471250 A
-
Courant assigné à 55°C selon IEC609471250 A
-
Courant assigné à 60°C selon IEC609471250 A
-
Courant assigné à 65°C selon IEC609471250 A
-
Courant assigné à 70°C selon IEC609471250 A
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension assignée de tenue aux chocs Uimp8 kV
-
Tension nominale d'isolement Ui1000 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementSentinel Energy LSIG
Puissance
-
Puissance dissipée totale sous IN68,4 W
Endurance
-
Endurance électrique en nombre de cycles4000
-
Endurance mécanique nombre de manœuvres20000
Installation, montage
-
Couple de serrage50-50 Nm
-
Position de montage/connexionAvant
Sécurité
-
Indice de protection IPIP20
Plastron, porte
-
CadenassableOui
Câble
-
Matériau du câbleCuivre, Aluminium
Compatibilité
-
Compatible avec bloc différentielNon
-
convient pour leRail DINNon
Dimensions
-
Hauteur330 mm
-
Largeur210 mm
-
Profondeur198 mm
Connectivité
-
Type de connection / priseRaccordement par boulon
Protection électrique
-
Protection long retard (ltd) : temporisation (tr)0,5 s, 1 s, 1,5 s, 2 s, 2,5 s, 3 s, 3,5 s, 4 s, 4,5 s, 5 s, 5,5 s, 6 s, 6,5 s, 7 s, 7,5 s, 8 s, 8,5 s, 9 s, 9,5 s, 10 s, 10,5 s, 11 s, 11,5 s, 12 s, 12,5 s, 13 s, 13,5 s, 14 s, 14,5 s, 15 s, 15,5 s, 16 s, 16,5 s, 17 s, 17,5 s, 18 s, 18,5 s, 19 s, 19,5 s, 20 s, 20,5 s, 21 s, 21,5 s, 22 s, 22,5 s, 23 s, 23,5 s, 24 s, 24,5 s, 25 s
-
Protection court retard (std) : temporisation (tsd)50 ms, 100 ms, 150 ms, 200 ms, 250 ms, 300 ms, 350 ms, 400 ms, 450 ms, 500 ms, 550 ms, 600 ms
-
Protection instantanée (Ii) : coefficient de réglage du cadran1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12, 12,5, 13, 13,5, 14, 14,5, 15
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Guide d'installation
Manuel d'installation
h3+ PW1600 Disjoncteurs boitiers moulés 630A à 1600A
PDF40,05 MB
Manuel d'installation rapide
h3+ PW1600 Disjoncteurs boitiers moulés 630A à 1600A
PDF25,64 MB -
Guide de démarrage utilisateur final
Démarrage
Réglage initial du déclencheur sentinel Energy
PDF572,09 kB -
Manuel
Manuel d'utilisation
h3+ PW1600 Disjoncteurs boitiers moulés 630A à 1600A
PDF11,76 MB
Manuel d’utilisation
hw+ Déclencheurs électroniques sentinel Energy
PDF16,13 MB -
Déclaration de conformité
DÉCLARATION DE CONFORMITÉ UKCA
Version du 16 Janvier 2024
PDF415,30 kB
DÉCLARATION UE DE CONFORMITÉ
Version du 19 Janvier 2024
PDF430,71 kB
Déclarations de conformité concernant l’exposition aux radiofréquences
Déclaration de conformité en-GB, fr-FR, de-DE, es-ES, pt-PT, it-IT, nl-NL, pl-PL, sv-SE, zh-CN 2024-05-29
PDF135,25 kB
