Disjoncteur boîtier moulé h1000 3P 50kA 800A LSI HNE800H
EAN
3250613349738
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bobine à émission 5 produit(s) disponible(s) -
Bloc de contact auxiliaire 2 produit(s) disponible(s) -
Verrouillage par cadenas pour commutateur 1 produit(s) disponible(s) -
Déclencheur à manque de tension 6 produit(s) disponible(s) -
Poignée pour disjoncteur 2 produit(s) disponible(s) -
Voir plus 7 autre(s) produit(s) disponible(s)
Complétez votre système
-
HXC001H
Bobine à émission 24V DC (h250-h400-h630-h800-h1000)
-
HXC002HBobine à émission 48V DC (h250-h400-h630-h800-h1000)
-
HXC003HBobine à émission 100-120V DC (h250-h400-h630-h800-h1000)
-
HXC004HBobine à émission 200-240V AC (h250-h400-h630-h800-h1000)
-
HXC005HBobine à émission 380-450V DC (h250-h400-h630-h800-h1000)
-
HXE011H
Bobine manque tension 24VDC (h800-h1000-h1600)
-
HXE013HBobine manque tension 110-120VAC (h800-h1000-h1600)
-
HXE014HBobine manque tension 220-240VAC (h800-h1000-h1600)
-
HXE015HBobine manque tension 380-415VAC (h800-h1000-h1600)
-
HXE051HBobine manque tension retardée h1000-h1600 3P 24VDC
-
HXE054HBobine manque tension retardée h1000-h1000 3P 220-240VAC

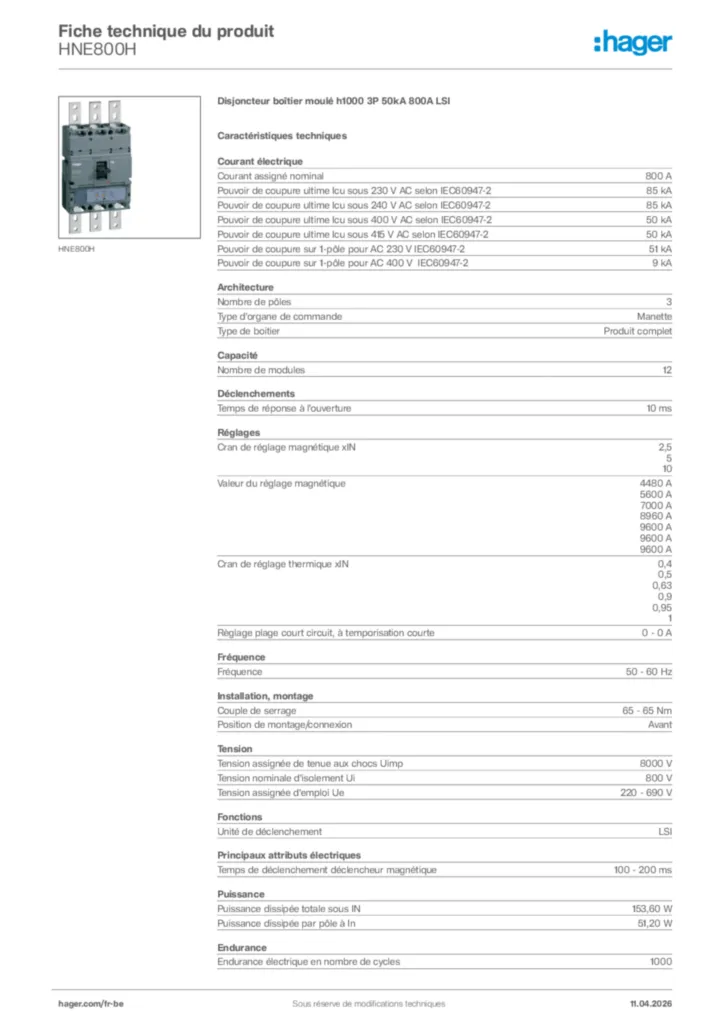

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal800 A
-
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-285 kA
-
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-285 kA
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-250 kA
-
Pouvoir de coupure ultime Icu sous 415 V AC selon IEC60947-250 kA
-
Pouvoir de coupure sur 1-pôle pour AC 230 V IEC60947-251 kA
-
Pouvoir de coupure sur 1-pôle pour AC 400 V IEC60947-29 kA
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
Capacité
-
Nombre de modules12
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Réglages
-
Cran de réglage magnétique xIN2,5, 5, 10
-
Valeur du réglage magnétique4480 A, 5600 A, 7000 A, 8960 A, 9600 A, 9600 A, 9600 A
-
Cran de réglage thermique xIN0,4, 0,5, 0,63, 0,9, 0,95, 1
-
Règlage plage court circuit, à temporisation courte0 - 0 A
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Couple de serrage65 - 65 Nm
-
Position de montage/connexionAvant
Tension
-
Tension assignée de tenue aux chocs Uimp8000 V
-
Tension nominale d'isolement Ui800 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementLSI
Principaux attributs électriques
-
Temps de déclenchement déclencheur magnétique100 - 200 ms
Puissance
-
Puissance dissipée totale sous IN153,60 W
-
Puissance dissipée par pôle à In51,20 W
Endurance
-
Endurance électrique en nombre de cycles1000
-
Endurance mécanique nombre de manœuvres4000
Equipement
-
Nombre de contacts auxiliaires comme contact inverseur0
-
Nombre de contacts auxiliaires à ouverture0
-
Nombre contact auxiliaire à fermeture0
Sécurité
-
Indice de protection IPIP4X
Conditions d'utilisation
-
Température de service-25 - 70 °C
Raccordement
-
Section de raccordement en câble souple2x 240 mm²
-
Section de raccordement en câble rigide2x 240 mm²
-
Type de connection / priseBorne
Commandes et indicateurs
-
Commande motorisée intégréeNon
Compatibilité
-
convient pour leRail DINNon
Alimentation électrique
-
Sens d'alimentationBidirectionnel
Données environnementales
