Disjoncteur boîtier moulé h1600 3P 70kA 1600A LSI HEF990H
EAN
3250613349943
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc de contact auxiliaire 2 produit(s) disponible(s) -
Déclencheur à manque de tension 8 produit(s) disponible(s) -
Poignée pour disjoncteur 2 produit(s) disponible(s) -
Verrouillage par cadenas pour commutateur 1 produit(s) disponible(s) -
Commande motorisée 2 produit(s) disponible(s) -
Voir plus 1 autre(s) produit(s) disponible(s)
Complétez votre système
-
HXE011H
Bobine manque tension 24VDC (h800-h1000-h1600)
-
HXE013HBobine manque tension 110-120VAC (h800-h1000-h1600)
-
HXE014HBobine manque tension 220-240VAC (h800-h1000-h1600)
-
HXE015HBobine manque tension 380-415VAC (h800-h1000-h1600)
-
HXE051HBobine manque tension retardée h1000-h1600 3P 24VDC
-
HXF051HBobine manque tension retardée h1000-h1600 4P 24VDC
-
HXF054HBobine manque tension retardée h1600 4P 220-240VAC
-
HXF055HBobine manque tension retardée h1000-h1600 4P 380-415VAC

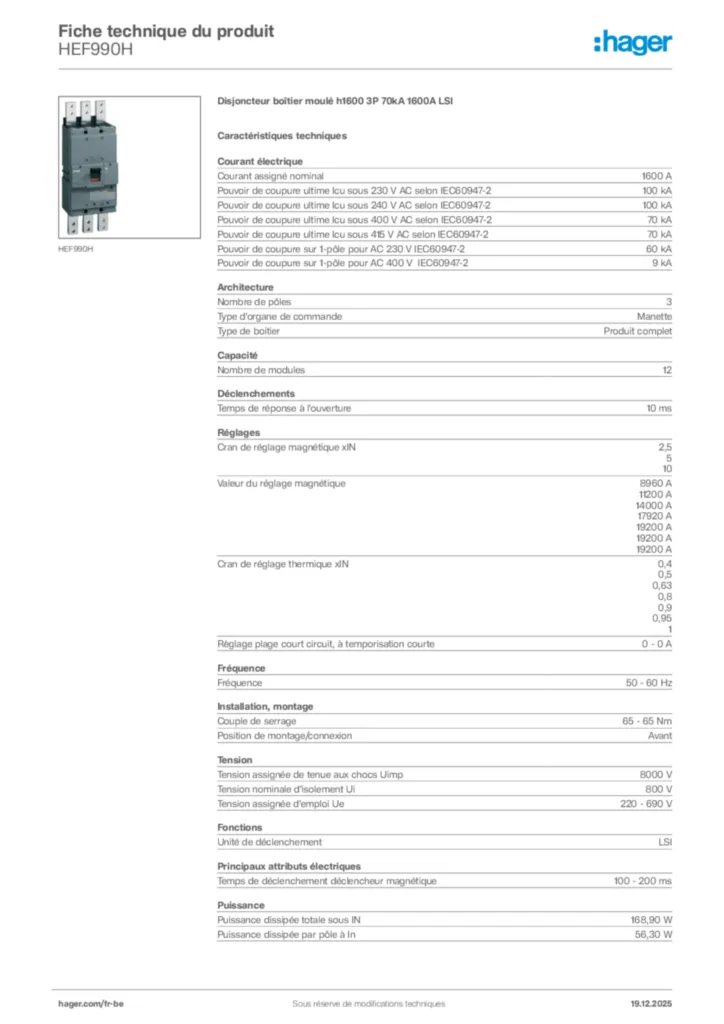

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal1600 A
-
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2100 kA
-
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-2100 kA
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-270 kA
-
Pouvoir de coupure ultime Icu sous 415 V AC selon IEC60947-270 kA
-
Pouvoir de coupure sur 1-pôle pour AC 230 V IEC60947-260 kA
-
Pouvoir de coupure sur 1-pôle pour AC 400 V IEC60947-29 kA
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
Capacité
-
Nombre de modules12
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Réglages
-
Règlage plage court circuit, à temporisation courte0 - 0 A
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Couple de serrage65 - 65 Nm
-
Position de montage/connexionAvant
Tension
-
Tension assignée de tenue aux chocs Uimp8000 V
-
Tension nominale d'isolement Ui800 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementLSI
Principaux attributs électriques
-
Temps de déclenchement déclencheur magnétique100 - 200 ms
Puissance
-
Puissance dissipée totale sous IN168,90 W
-
Puissance dissipée par pôle à In56,30 W
Endurance
-
Endurance électrique en nombre de cycles1000
-
Endurance mécanique nombre de manœuvres4000
Equipement
-
Nombre de contacts auxiliaires comme contact inverseur0
-
Nombre de contacts auxiliaires à ouverture0
-
Nombre contact auxiliaire à fermeture0
Sécurité
-
Indice de protection IPIP4X
Conditions d'utilisation
-
Température de service-25 - 70 °C
Raccordement
-
Section de raccordement en câble souple3x 240 mm²
-
Section de raccordement en câble rigide3x 240 mm²
-
Type de connection / priseBorne
Commandes et indicateurs
-
Commande motorisée intégréeNon
Compatibilité
-
convient pour leRail DINNon
Alimentation électrique
-
Sens d'alimentationBidirectionnel
Données environnementales
