Aparamenta modular

Interruptor automático magnetotérmico serie N 3P 6A curva C 10/15kA NCN306A

Name: NCN306A
Brand: Hager
SKU: NCN306A4
Price: 183.32 EUR

EAN

3250614615795

Cantidad

4 Piezas

Precio de venta

183,32 €

/ uni. *

Accesorios
Características técnicas
Valor medioambiental
Documentos
Más productos

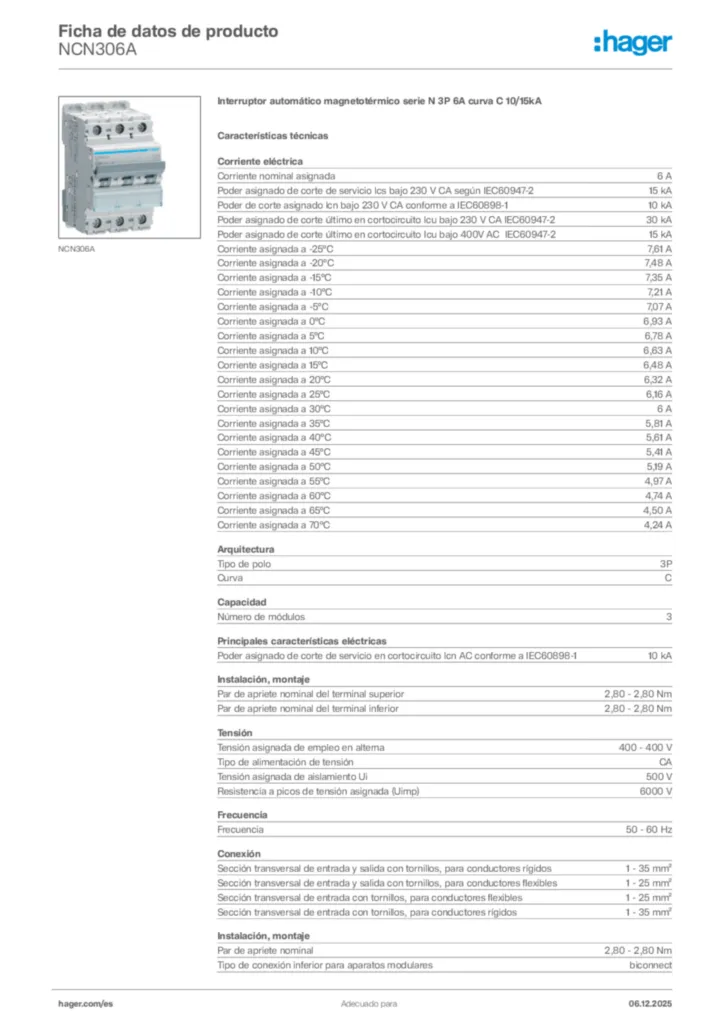

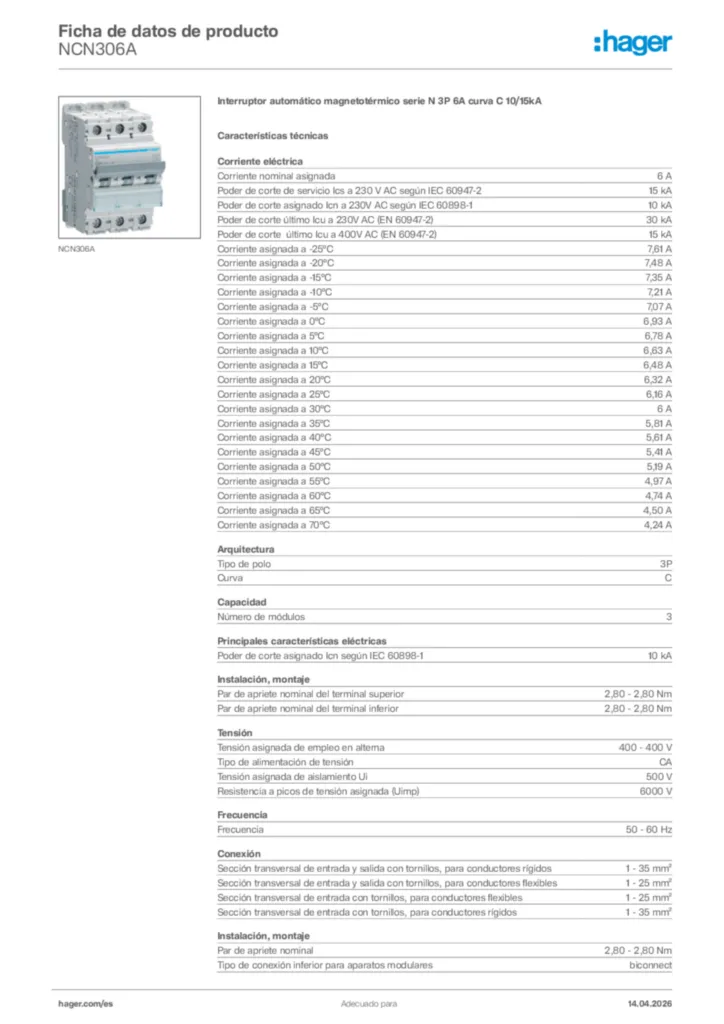

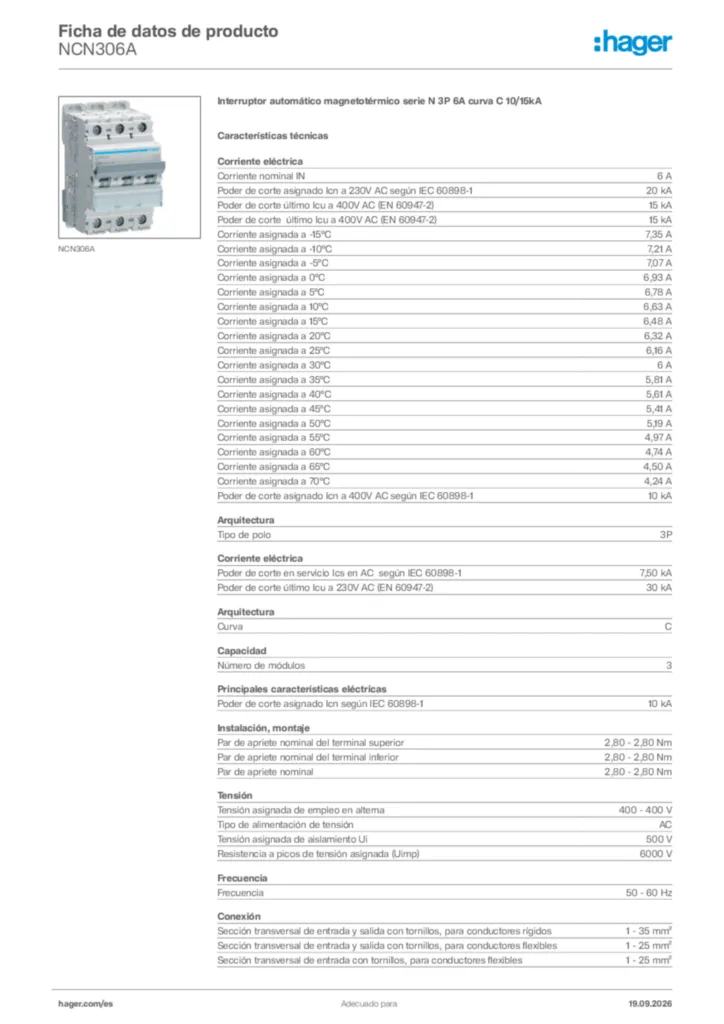

Descargar las características técnicas

Completa tu sistema

Accesorios Opcionales

AOB tipo A 2 productos disponibles
AOB tipo AC 2 productos disponibles
AOB tipo A-HI 2 productos disponibles
AOB tipo AC/A-SEL 1 productos disponibles
Adaptador de carril DIN 1 productos disponibles
Ver más 13 otros productos disponibles

Características técnicas

Corriente nominal asignada

6 A
Poder asignado de corte de servicio lcs bajo 230 V CA según IEC60947-2

15 kA
Poder de corte asignado lcn bajo 230 V CA conforme a IEC60898-1

10 kA
Poder asignado de corte último en cortocircuito Icu bajo 400V AC IEC60947-2

15 kA
Corriente asignada a -25°C

7,61 A
Corriente asignada a -20°C

7,48 A
Corriente asignada a -15°C

7,35 A
Corriente asignada a -10°C

7,21 A
Corriente asignada a -5°C

7,07 A
Corriente asignada a 0°C

6,93 A
Corriente asignada a 5°C

6,78 A
Corriente asignada a 10°C

6,63 A
Corriente asignada a 15°C

6,48 A
Corriente asignada a 20°C

6,32 A
Corriente asignada a 25°C

6,16 A
Corriente asignada a 30°C

6 A
Corriente asignada a 35°C

5,81 A
Corriente asignada a 40°C

5,61 A
Corriente asignada a 45°C

5,41 A
Corriente asignada a 50°C

5,19 A
Corriente asignada a 55°C

4,97 A
Corriente asignada a 60°C

4,74 A
Corriente asignada a 65°C

4,50 A
Corriente asignada a 70°C

4,24 A

Tipo de polo

3P
Curva

C

Número de módulos

3

Poder asignado de corte de servicio en cortocircuito lcn AC conforme a IEC60898-1

10 kA
Par de apriete nominal del terminal superior

2,80 - 2,80 Nm
Par de apriete nominal del terminal inferior

2,80 - 2,80 Nm

Tensión asignada de empleo en alterna

400 - 400 V
Tipo de alimentación de tensión

CA
Tensión asignada de aislamiento Ui

500 V
Resistencia a picos de tensión asignada (Uimp)

6000 V

Frecuencia

50 - 60 Hz

Sección transversal de entrada y salida con tornillos, para conductores rígidos

1 - 35 mm²
Sección transversal de entrada y salida con tornillos, para conductores flexibles

1 - 25 mm²
Sección transversal de entrada con tornillos, para conductores flexibles

1 - 25 mm²
Sección transversal de entrada con tornillos, para conductores rígidos

1 - 35 mm²

Par de apriete nominal

2,80 - 2,80 Nm
Tipo de conexión inferior para aparatos modulares

biconnect
Tipo de conexión superior para aparatos modulares

Borne a tornillo
Posición de montaje de 360° posible

Sí

Índice de protección IP

IP20

Grado de contaminación según IEC60664 / IEC60947-2

2
Clase de limitación de energía I²t

3
Temperatura de funcionamiento

-25 - 70 °C

Potencia total disipada en condiciones de Intensidad nominal

4,06 W

Endurancia eléctrica en número de ciclos

4000
Endurancia mecánica en número de maniobras

20000

Tipo de conector/enchufe

Borne de tornillo
Alineamiento de los bornes superiores para aparatos modulares

Bornes alineados
Alineamiento de los bornes inferiores para aparatos modulares

Bornes alineados

Altura

83 mm
Anchura

52,50 mm
Profundidad

70 mm

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme con RoHS Sí
