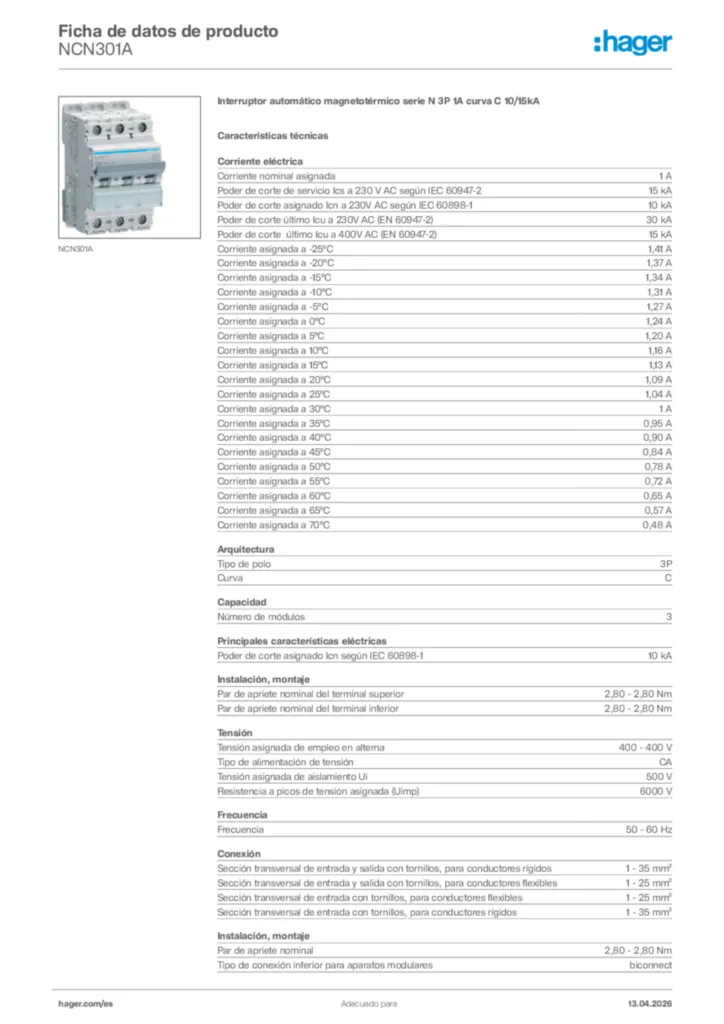

Interruptor automático magnetotérmico serie N 3P 1A curva C 10/15kA NCN301A

Name: NCN301A
Brand: Hager
SKU: NCN301A4
Price: 320.63 EUR

Precio de venta

320,63 €

/ uni. *

Producto en fase de fín de vida: consulte disponibilidad con su distribuidor

Productos de seguimiento:

NCN302A

Accesorios
Características técnicas
Valor medioambiental
Documentos

Características técnicas

Completa tu sistema

Bloqueo de las funciones de enclavamiento 1 productos disponibles
Funciones de separación de fases 1 productos disponibles
Cubrebornes 1 productos disponibles
Accesorios mecánicos para componentes de baja tensión 1 productos disponibles
Disparador shunt 2 productos disponibles
Disparo por subtensión y sobretensión 1 productos disponibles

Características técnicas

Corriente nominal asignada

1 A
Poder de corte de servicio Ics a 230 V AC según IEC 60947-2

15 kA
Poder de corte asignado Icn a 230V AC según IEC 60898-1

10 kA
Poder de corte último Icu a 230V AC (EN 60947-2)

30 kA
Poder de corte último Icu a 400V AC (EN 60947-2)

15 kA
Corriente asignada a -25°C

1,41 A
Corriente asignada a -20°C

1,37 A
Corriente asignada a -15°C

1,34 A
Corriente asignada a -10°C

1,31 A
Corriente asignada a -5°C

1,27 A
Corriente asignada a 0°C

1,24 A
Corriente asignada a 5°C

1,20 A
Corriente asignada a 10°C

1,16 A
Corriente asignada a 15°C

1,13 A
Corriente asignada a 20°C

1,09 A
Corriente asignada a 25°C

1,04 A
Corriente asignada a 30°C

1 A
Corriente asignada a 35°C

0,95 A
Corriente asignada a 40°C

0,90 A
Corriente asignada a 45°C

0,84 A
Corriente asignada a 50°C

0,78 A
Corriente asignada a 55°C

0,72 A
Corriente asignada a 60°C

0,65 A
Corriente asignada a 65°C

0,57 A
Corriente asignada a 70°C

0,48 A

Tipo de polo

3P
Curva

C

Número de módulos

3

Poder de corte asignado Icn según IEC 60898-1

10 kA

Par de apriete nominal del terminal superior

2,80 - 2,80 Nm
Par de apriete nominal del terminal inferior

2,80 - 2,80 Nm
Par de apriete nominal

2,80 - 2,80 Nm
Tipo de conexión inferior para aparatos modulares

biconnect
Tipo de conexión superior para aparatos modulares

Borne de tornillo
Posición de montaje de 360° posible

Sí

Tensión asignada de empleo en alterna

400 - 400 V
Tipo de alimentación de tensión

CA
Tensión asignada de aislamiento Ui

500 V
Resistencia a picos de tensión asignada (Uimp)

6000 V

Frecuencia

50 - 60 Hz

Sección transversal de entrada y salida con tornillos, para conductores rígidos

1 - 35 mm²
Sección transversal de entrada y salida con tornillos, para conductores flexibles

1 - 25 mm²
Sección transversal de entrada con tornillos, para conductores flexibles

1 - 25 mm²
Sección transversal de entrada con tornillos, para conductores rígidos

1 - 35 mm²

Clase de protección de entrada (IP)

IP20
Distancia de la red

60 mm

Grado de polución / IEC 60664/IEC 60947-2

2
Clase de limitación de energía I²t

3
Temperatura de funcionamiento

-25 - 70 °C

Potencia total disipada en condiciones de Intensidad nominal

3,24 W

Endurancia eléctrica en número de ciclos

4000
Número de maniobras mecánicas

20000

Tipo de conexión

Borne de tornillo
Alineamiento de los bornes superiores para aparatos modulares

Bornes alineados
Alineamiento de los bornes inferiores para aparatos modulares

Bornes alineados

Altura

83 mm
Anchura

52,50 mm
Profundidad

70 mm
