Interruptor automático magnetotérmico serie N 2P 4A curva C 10/15kA NCN204A
EAN
3250614615634
Cantidad
6 Piezas
Precio de venta
210,52 €
/ uni.
*
Iniciar sesión para crear una lista de productos
Debe iniciar sesión en su cuenta myHager para crear listas de productos
Completa tu sistema
Accesorios Opcionales
-
AOB tipo A 3 productos disponibles -
AOB tipo AC 2 productos disponibles -
AOB tipo A-HI 2 productos disponibles -
AOB tipo AC/A-SEL 4 productos disponibles -
Adaptador de carril DIN 1 productos disponibles -
Ver más 13 otros productos disponibles
Completa tu sistema
-
BC225N
Bloque diferencial para serie M/N 2P 25A 10mA tipo A
624,65 € / uni.* -
BD225NBloque diferencial para serie M/N 2P 25A 30mA tipo A
458,49 € / uni.* -
BF225NBloque diferencial para serie M/N 2P 25A 300mA tipo A
453,03 € / uni.*
-
BD226N
Bloque diferencial para serie M/N 2P 25A 30mA tipo AC
372,53 € / uni.* -
BF226NBloque diferencial para serie M/N 2P 25A 300mA tipo AC
385,15 € / uni.*
-
BH225N
Bloque diferencial para serie M/N 2P 25A 30mA tipo A HI
500,40 € / uni.* -
BQ263NBloque diferencial para M/N 2P 63A 300mA tipo A HI selectivo
734,25 € / uni.*
-
BP263N
Bloque diferencial para serie M/N 2P 63A 300mA tipo A selectivo
677,84 € / uni.* -
BP264NBloque diferencial para serie M/N 2P 63A 300mA tipo AC selectivo
626,07 € / uni.* -
BR263NBloque diferencial para serie M/N 2P 63A 500mA tipo A selectivo
681,24 € / uni.* -
BR264NBloque diferencial para serie M/N 2P 63A 500mA tipo AC selectivo
628,24 € / uni.*
-
LZ060Separador disipador
6,65 € / uni.*
-
MZ212Bobina de protección contra las sobretensiones, 230V AC
130,00 € / uni.*
-
KDN263BPuente de unión de horquilla 2P, 10 mm², 63A, 56M
149,82 € / uni.*
Características técnicas
Corriente eléctrica
-
Corriente nominal asignada4 A
-
Poder asignado de corte de servicio lcs bajo 230 V CA según IEC60947-215 kA
-
Poder de corte asignado lcn bajo 230 V CA conforme a IEC60898-110 kA
-
Poder asignado de corte último en cortocircuito lcu bajo 230 V CA IEC60947-230 kA
-
Poder asignado de corte último en cortocircuito Icu bajo 400V AC IEC60947-215 kA
-
Corriente asignada a -25°C5,18 A
-
Corriente asignada a -20°C5,09 A
-
Corriente asignada a -15°C4,99 A
-
Corriente asignada a -10°C4,89 A
-
Corriente asignada a -5°C4,79 A
-
Corriente asignada a 0°C4,68 A
-
Corriente asignada a 5°C4,58 A
-
Corriente asignada a 10°C4,47 A
-
Corriente asignada a 15°C4,35 A
-
Corriente asignada a 20°C4,24 A
-
Corriente asignada a 25°C4,12 A
-
Corriente asignada a 30°C4 A
-
Corriente asignada a 35°C3,87 A
-
Corriente asignada a 40°C3,74 A
-
Corriente asignada a 45°C3,61 A
-
Corriente asignada a 50°C3,47 A
-
Corriente asignada a 55°C3,33 A
-
Corriente asignada a 60°C3,17 A
-
Corriente asignada a 65°C3,01 A
-
Corriente asignada a 70°C2,85 A
Arquitectura
-
Tipo de polo2P
-
CurvaC
Capacidad
-
Número de módulos2
Instalación, montaje
-
Par de apriete nominal del terminal superior2,80 - 2,80 Nm
-
Par de apriete nominal del terminal inferior2,80 - 2,80 Nm
-
Par de apriete nominal2,80 - 2,80 Nm
-
Tipo de conexión inferior para aparatos modularesbiconnect
-
Tipo de conexión superior para aparatos modularesBorne a tornillo
-
Posición de montaje de 360° posibleSí
Principales características eléctricas
-
Poder asignado de corte de servicio en cortocircuito lcn AC conforme a IEC60898-110 kA
Tensión
-
Tensión asignada de empleo en alterna400 - 400 V
-
Tipo de alimentación de tensiónCA
-
Tensión asignada de aislamiento Ui500 V
-
Resistencia a picos de tensión asignada (Uimp)6000 V
Frecuencia
-
Frecuencia50 - 60 Hz
Conexión
-
Sección transversal de entrada y salida con tornillos, para conductores rígidos1 - 35 mm²
-
Sección transversal de entrada y salida con tornillos, para conductores flexibles1 - 25 mm²
-
Sección transversal de entrada con tornillos, para conductores flexibles1 - 25 mm²
-
Sección transversal de entrada con tornillos, para conductores rígidos1 - 35 mm²
Seguridad
-
Índice de protección IPIP20
Condiciones de uso
-
Grado de contaminación según IEC60664 / IEC60947-22
-
Clase de limitación de energía I²t3
-
Temperatura de funcionamiento-25 - 70 °C
Potencia
-
Potencia total disipada en condiciones de Intensidad nominal5,36 W
Endurancia
-
Endurancia eléctrica en número de ciclos4000
-
Endurancia mecánica en número de maniobras20000
Conectividad
-
Tipo de conector/enchufeBorne de tornillo
-
Alineamiento de los bornes superiores para aparatos modularesBornes alineados
-
Alineamiento de los bornes inferiores para aparatos modularesBornes alineados
Dimensiones
-
Altura83 mm
-
Anchura35 mm
-
Profundidad70 mm
Valor medioambiental
Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información
Certificaciones y documentos
Documentos
-
Imagen del producto
-

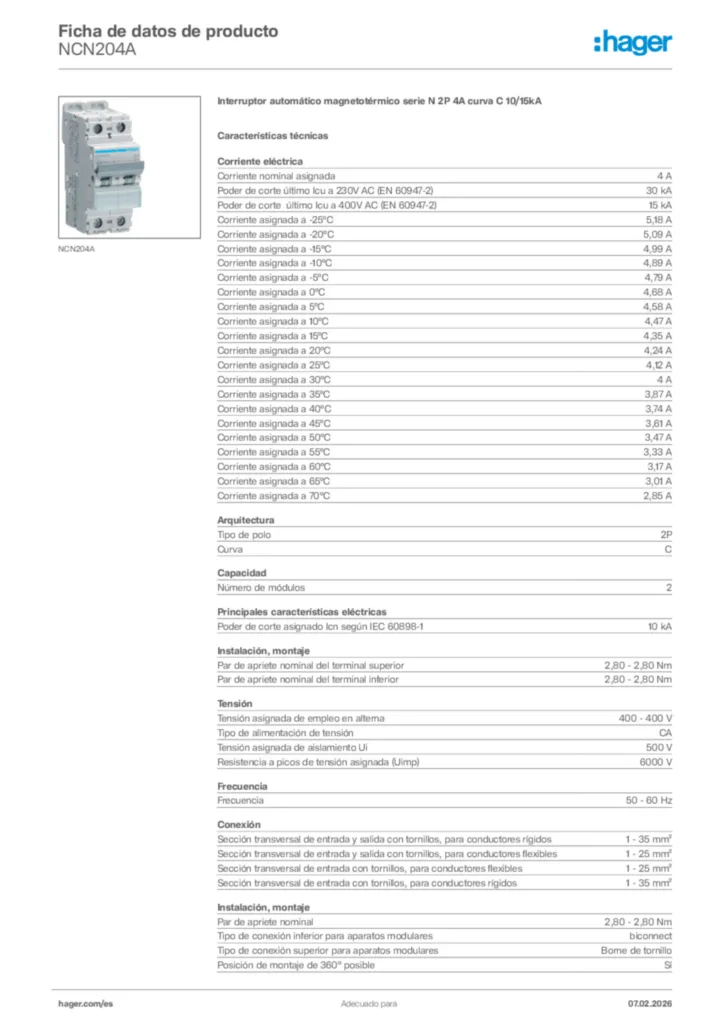

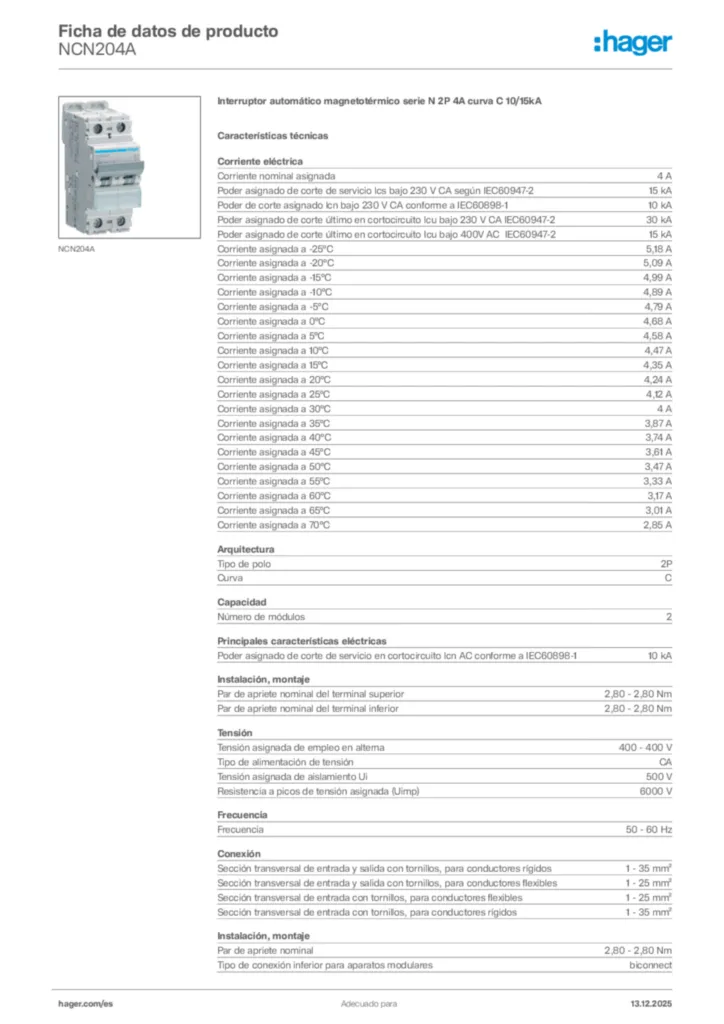

Ficha de datos del producto
UK_PD_TDS_TransformerMotorprotection.pdf
Technical data sheet recommending MCB's for single phase and three phase transformers.
PDF204,90 kB -
Declaración de conformidad
EU Declaration of Conformity
Declaración de conformidad en-GB 2024-10-02
PDF650,27 kB
UKCA Declaration of Conformity
Declaración de conformidad en-GB 2024-10-02
PDF653,93 kB
