Aparamenta modular

Interruptor automático magnetotérmico serie N 2P 1A curva C 10/15kA NCN201A

EAN

3250614615603

Cantidad

6 Piezas

Precio de venta

198,60 €

/ uni. *

Accesorios
Características técnicas
Documentos
Más productos

Descargar las características técnicas

Completa tu sistema

Accesorios Opcionales

AOB tipo A 3 productos disponibles
AOB tipo AC 2 productos disponibles
AOB tipo AC/A-SEL 4 productos disponibles
AOB tipo A-HI 1 productos disponibles
Adaptador de carril DIN 1 productos disponibles
Ver más 13 otros productos disponibles

Características técnicas

Corriente nominal asignada

1 A
Poder asignado de corte último en cortocircuito Icu bajo 400V AC IEC60947-2

15 kA
Corriente asignada a -25°C

1,34 A
Corriente asignada a -20°C

1,32 A
Corriente asignada a -15°C

1,29 A
Corriente asignada a -10°C

1,26 A
Corriente asignada a -5°C

1,23 A
Corriente asignada a 0°C

1,20 A
Corriente asignada a 5°C

1,17 A
Corriente asignada a 10°C

1,14 A
Corriente asignada a 15°C

1,10 A
Corriente asignada a 20°C

1,07 A
Corriente asignada a 25°C

1,04 A
Corriente asignada a 30°C

1 A
Corriente asignada a 35°C

0,96 A
Corriente asignada a 40°C

0,92 A
Corriente asignada a 45°C

0,88 A
Corriente asignada a 50°C

0,84 A
Corriente asignada a 55°C

0,80 A
Corriente asignada a 60°C

0,75 A
Corriente asignada a 65°C

0,70 A
Corriente asignada a 70°C

0,64 A

Tipo de polo

2P
Curva

C

Número de módulos

2

Poder asignado de corte de servicio en cortocircuito lcn AC conforme a IEC60898-1

10 kA
Par de apriete nominal del terminal superior

2,80 - 2,80 Nm
Par de apriete nominal del terminal inferior

2,80 - 2,80 Nm

Tensión asignada de empleo en alterna

400 - 400 V
Tipo de alimentación de tensión

CA
Tensión asignada de aislamiento Ui

500 V
Resistencia a picos de tensión asignada (Uimp)

6000 V

Frecuencia

50 - 60 Hz

Sección transversal de entrada y salida con tornillos, para conductores rígidos

1 - 35 mm²
Sección transversal de entrada y salida con tornillos, para conductores flexibles

1 - 25 mm²
Sección transversal de entrada con tornillos, para conductores flexibles

1 - 25 mm²
Sección transversal de entrada con tornillos, para conductores rígidos

1 - 35 mm²

Par de apriete nominal

2,80 - 2,80 Nm
Tipo de conexión inferior para aparatos modulares

biconnect
Tipo de conexión superior para aparatos modulares

Borne a tornillo

Índice de protección IP

IP20

Grado de contaminación según IEC60664 / IEC60947-2

2
Clase de limitación de energía I²t

3
Temperatura de funcionamiento

-25 - 70 °C

Potencia total disipada en condiciones de Intensidad nominal

2,11 W

Endurancia eléctrica en número de ciclos

4000
Endurancia mecánica en número de maniobras

20000

Alineamiento de los bornes superiores para aparatos modulares

Bornes alineados
Alineamiento de los bornes inferiores para aparatos modulares

Bornes alineados

Altura

83 mm
Anchura

35 mm
Profundidad

70 mm

Documentos

Imagen del producto

Uso de la imagen de acuerdo únicamente con nuestros términos de uso.

Imagen del producto NCN201A

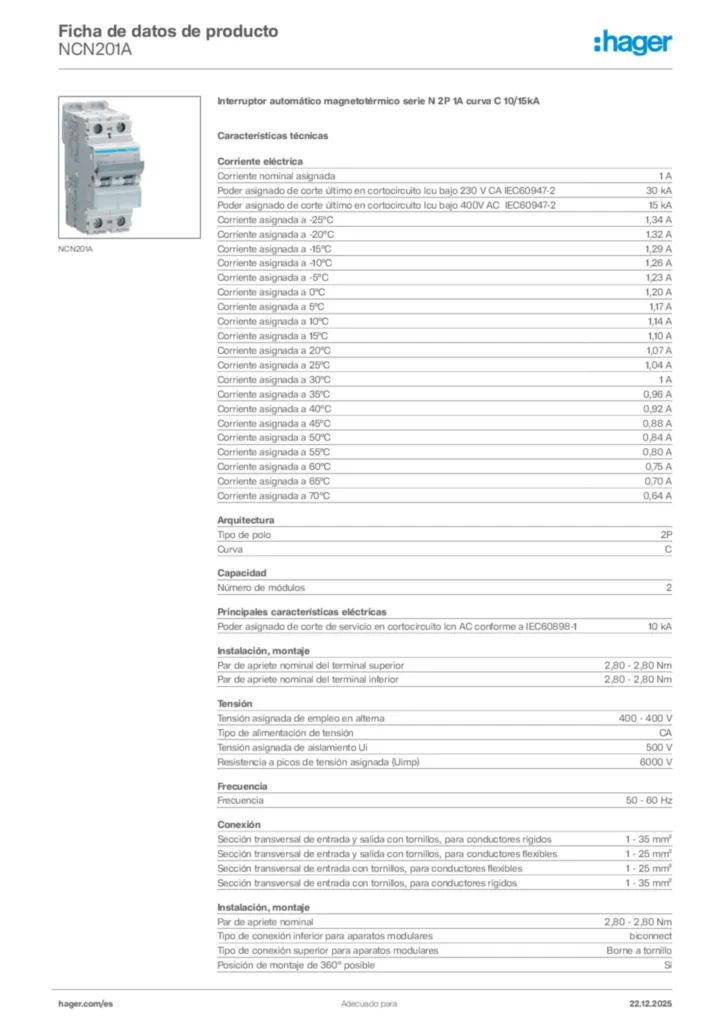

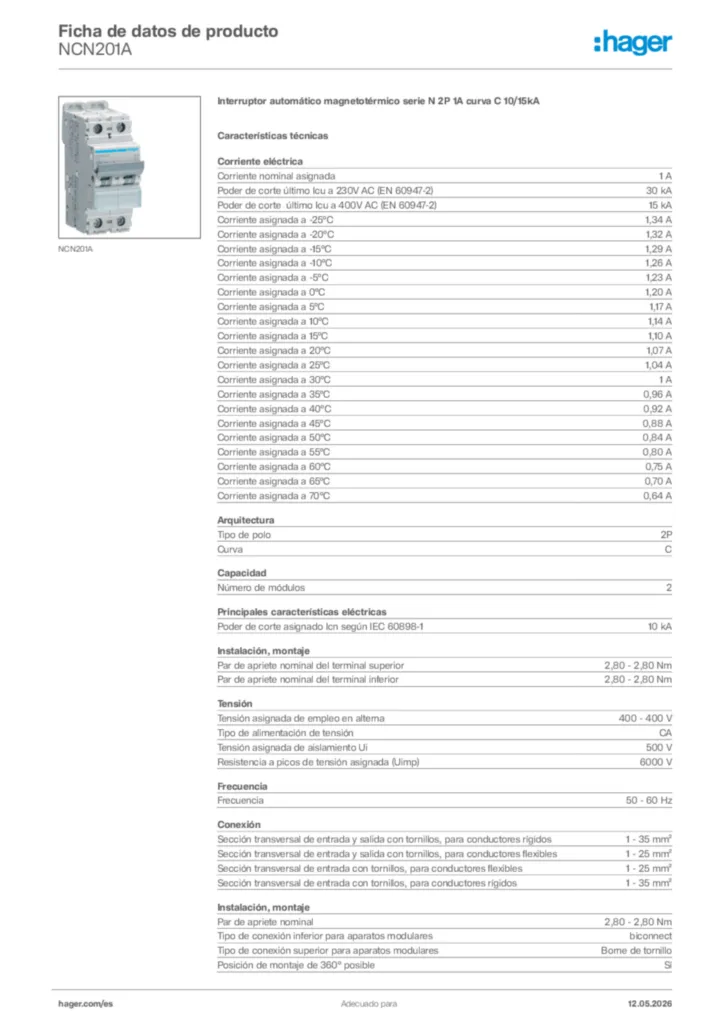

Ficha de datos del producto

Ficha de datos del producto en-GB 2020-01-01

PDF

204,90 kB
Declaración de conformidad

Declaración de conformidad 2024-10-02

PDF

653,93 kB

Declaración de conformidad 2024-10-02

PDF

650,27 kB
