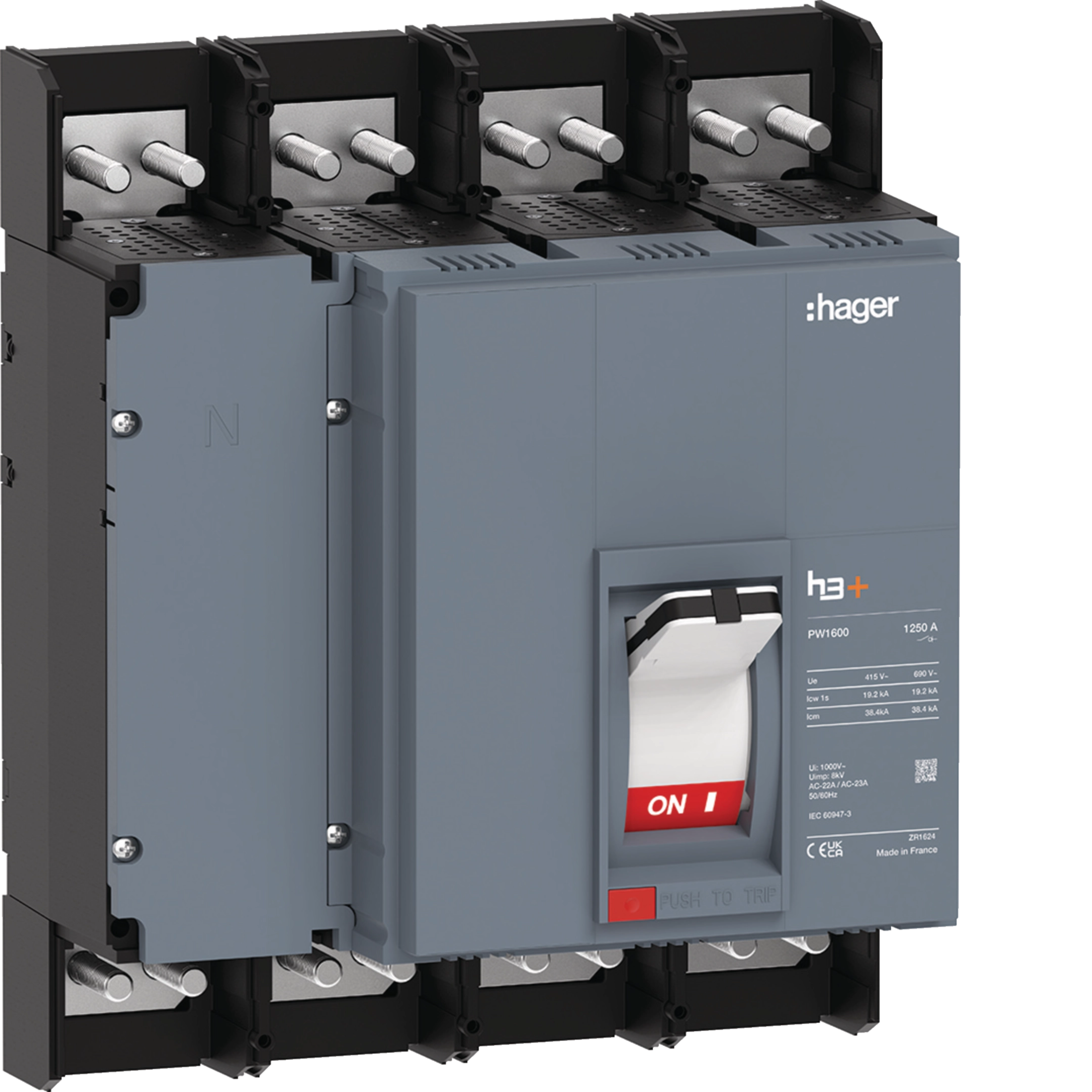

Interruptor de maniobra-seccionador PW1600, 4P, 1250A<br/> HMQ981AR
Interruptor de maniobra-seccionador de caja moldeada serie h3+ PW1600, 4P. Intensidad nominal 1250A.Conforme con la norma IEC 60947-3.Tensión nominal de empleo Ue 690V AC (50-60Hz). Tensión nominal de aislamiento Ui 1000V AC. Resistencia a picos de tensión Uimp 8kV. Montaje fijo.
EAN
3250613251376
Cantidad
1 uni.
Precio de venta
8.326,50 €
/ uni.
*
Iniciar sesión para crear una lista de productos
Debe iniciar sesión en su cuenta myHager para crear listas de productos
Completa tu sistema
Accesorios Opcionales
-
Disparador shunt 5 productos disponibles -
Cubrebornes 1 productos disponibles -
Accesorios mecánicos para componentes de baja tensión 4 productos disponibles -
Posición del interruptor auxiliar 1 productos disponibles -
Bloque de contactos auxiliares 2 productos disponibles -
Maneta para disyuntor de alimentación 1 productos disponibles
Completa tu sistema
-
HWX020HSA
Bobina de emisión de corriente 24-30V AC/DC (SH)
511,70 € / uni.* -
HWX021HSA478,70 € / uni.* -
HWX023HSABobina de emisión de corriente 200-250V AC/DC (SH)
478,70 € / uni.* -
HWX022HSABobina de emisión de corriente 100-130V AC/DC (SH)
478,70 € / uni.* -
HWX024HSABobina de emisión de corriente 380-480V AC (SH)
511,70 € / uni.*
-
HYH022H
Cubrebornes para interruptores PW1600 4P
381,30 € / uni.*
-
HXH888H
Kit adaptador llave Ronis para interruptor automático
163,70 € / uni.* -
HYH041HConexiones frontales-superiores/inferiores 4P para interruptores PW1600
348,40 € / uni.* -
HYH500HTornillos de montaje para PW1600
20,00 € / uni.* -
HYH502HTuercas y arandelas para PW1600 4P
12,00 € / uni.*
-
HXH090H
Contacto de salida de alarma para interruptores PW1600 (OAC)
615,40 € / uni.*
-
HXH035H
Mando rotativo sentinel para int. de maniobra PW1600
351,60 € / uni.*
-
HWX033HSABobina de mínima tensión 200-250VAC/DC (UV)
528,00 € / uni.* -
HWX031HSABobina de mínima tensión 48-60V AC/DC (UV)
528,00 € / uni.* -
HWX030HSABobina de mínima tensión 24-30V AC/DC (UV)
528,00 € / uni.* -
HWX034HSABobina de mínima tensión 380-480V AC (UV)
528,00 € / uni.* -
HWX032HSABobina de mínima tensión 100-130VAC/DC (UV)
528,00 € / uni.*
-
HWY950HSAConector para auxiliares tipo A 6/3
80,90 € / uni.*
-
HWY033HControlador retardo bobina mínima UV 200-250 AC (UVTC)
1.376,20 € / uni.* -
HWY034HControlador retardo bobina mínima UV 380-480 AC (UVTC)
1.376,20 € / uni.* -
HWY031HControlador retardo bobina mínima UV 48-60V AC/DC (UVTC)
1.376,20 € / uni.* -
HWY030HControlador retardo bobina mínima 24-30V AC/DC (UVTC)
1.376,20 € / uni.*
-
HWY001HProlongadores separadores 3P para HW1 (SP)
1.152,60 € / uni.* -
HWY002HProlongadores separadores 4P para HW1 (SP)
1.579,00 € / uni.*
Características técnicas
Corriente eléctrica
-
Corriente nominal asignada1250 A
-
Corriente asignada de corta duración admisible lcw IEC6094719,2 kA
-
Corriente asignada 10 °C según IEC609471250 A
-
Corriente asignada 15 °C según IEC609471250 A
-
Corriente asignada 20 °C según IEC609471250 A
-
Corriente asignada 25 °C según IEC609471250 A
-
Corriente asignada 30 °C según IEC609471250 A
-
Corriente asignada 35 °C según IEC609471250 A
-
Corriente asignada 40 °C según IEC609471250 A
-
Corriente asignada 45 °C según IEC609471250 A
-
Corriente asignada 50 °C según IEC609471250 A
-
Corriente asignada 55 °C según IEC609471250 A
-
Corriente asignada 60 °C según IEC609471250 A
-
Corriente asignada 65 °C según IEC609471250 A
-
Corriente asignada 70 °C según IEC609471250 A
Arquitectura
-
Número de polos4
-
Elemento de control/operaciónManeta
Tensión
-
Tensión asignada de aislamiento Ui1000 V
-
Resistencia a picos de tensión asignada (Uimp)8 kV
Frecuencia
-
Frecuencia50 - 60 Hz
Funciones
-
Bloque de disparoInterruptor
Valor medioambiental
Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información
Certificaciones y documentos
Documentos
-

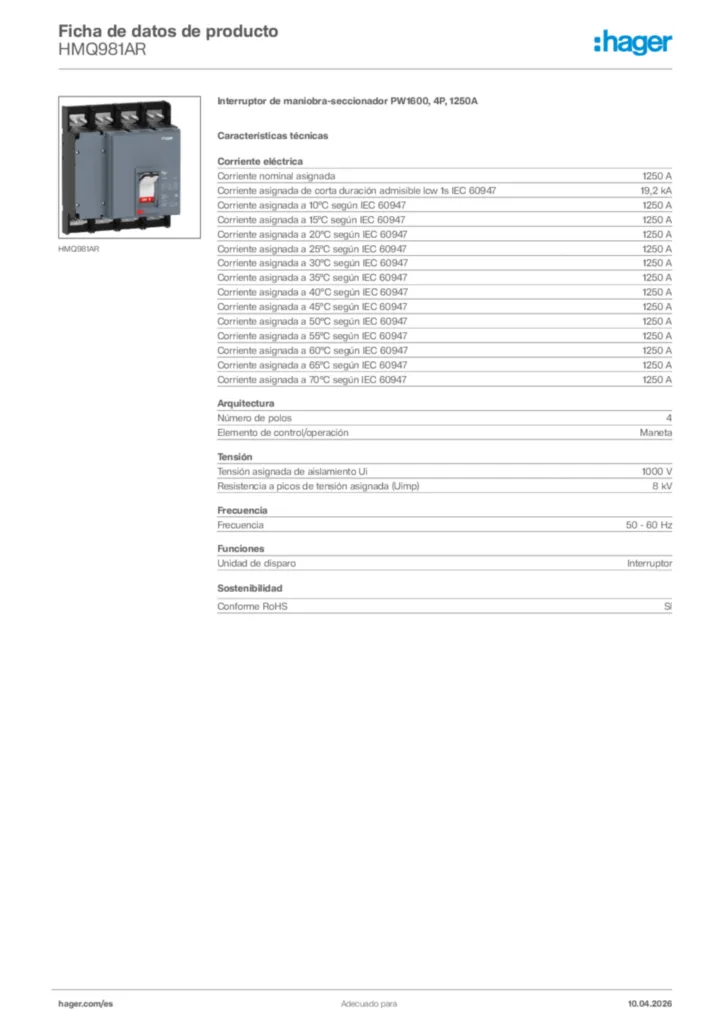

Imagen del producto
-
