Interruptor automático de caja moldeada x160, 3P3D, 25kA, 160A,TM Regulable/Fijo HHA160H
Precio de venta
1.084,09 €
/ uni.
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Bobina de tensión mínima 8 product.page.accessories.products-available -
Disparador shunt 5 product.page.accessories.products-available -
AOB MCCB tipo A-HI 1 product.page.accessories.products-available -
Bloque de contactos auxiliares 2 product.page.accessories.products-available -
Cubrebornes 3 product.page.accessories.products-available -
Maneta para interruptor de potencia 2 product.page.accessories.products-available
product.page.accessories.title-modal
-
HXA051H
Relé de mínima tensión RETARDADA para interruptores x160-P160-P250-P630, 24 V DC
433,69 € / uni.* -
HXA015HRelé de mínima tensión para interruptores x160-P160-P250-P630, 380-415 V AC
346,83 € / uni.* -
HXA014HRelé de mínima tensión para interruptores x160-P160-P250-P630, 220-240 V AC
346,83 € / uni.* -
HXA055HRelé de mínima tensión RETARDADA interruptores x160-P160-P250-P630, 380-415 V AC
433,69 € / uni.* -
HXA054HRelé de mínima tensión RETARDADA interruptores x160-P160-P250-P630, 220-240 V AC
433,69 € / uni.* -
HXA011HRelé de mínima tensión para interruptores x160-P160-P250-P630, 24 V DC
346,83 € / uni.* -
HXA053HRelé de mínima tensión RETARDADA interruptores x160-P160-P250-P630, 100-120VAC
433,69 € / uni.* -
HXA013HRelé de mínima tensión para interruptores x160-P160-P250-P630, 100-120 V AC
346,83 € / uni.*
-
HXA003H
Relé de emisión para interruptores x160-P160-P250-P630, 100-120 V AC
238,50 € / uni.* -
HXA005HRelé de emisión para interruptores x160-P160-P250-P630, 380-450 V AC
238,50 € / uni.* -
HXA002HRelé de emisión para interruptores x160-P160-P250-P630, 48V DC
238,50 € / uni.* -
HXA001HRelé de emisión para interruptores x160-P160-P250-P630, 24V DC
238,50 € / uni.* -
HXA004HRelé de emisión para interruptores x160-P160-P250-P630, 200-240 V AC
238,50 € / uni.*
-
HXA031H
Mando rotativo embrague para interruptores x160
279,92 € / uni.* -
HXA030HMando rotativo directo para interruptores x160
189,62 € / uni.*
-
HYA035HKit de conexión para auxiliares
102,47 € / uni.*
-
HYA033HAdaptador carril DIN para interruptores x160, 3-4P
157,17 € / uni.*
Características técnicas
Corriente eléctrica
-
Corriente nominal IN160 A
-
Poder de corte último Icu a 400V AC (EN 60947-2)25 kA
-
Poder de corte último Icu a 240V AC (EN 60947-2)35 kA
-
Poder de corte de servicio Ics a 230 V AC según IEC 60947-225 kA
-
Poder de corte de servicio Ics a 400 V AC según IEC 60947-220 kA
Arquitectura
-
Número de polos3
Frecuencia
-
Frecuencia50 - 60 Hz
Tensión
-
Resistencia a picos de tensión asignada (Uimp)8000 V
-
Tensión asignada de aislamiento Ui690 V
-
Tensión asignada de empleo en alterna220 - 415 V
Funciones
-
Unidad de disparoTM A/F
Potencia
-
Potencia disipada en IN43,80 W
Endurancia
-
Endurancia eléctrica en número de ciclos10000
-
Número de maniobras mecánicas20000
Seguridad
-
Clase de protección de entrada (IP)IP4X
Conexión
-
Sección transversal de conductor flexible4 - 70 mm²
-
Sección transversal de conductor rígido4 - 95 mm²
Instalación, montaje
-
Par de apriete nominal6 - 6 Nm
-
Posición de montaje/conexiónFrontal
Conectividad
-
Tipo de conexiónBorne de tornillo
Tapa, puerta
-
InterenclavableSí
-
AT_ThermalProtectionKnobSetting0,63, 0,8, 1
Dimensiones
-
Altura130 mm
-
Anchura75 mm
-
Profundidad68 mm
catalog.pageproduct.title_sustainability.h2
Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información
catalog.pageproduct.sustainability_block.downloads_h3
Documentos
-
Imagen del producto
-
GeneratedProductDatasheet

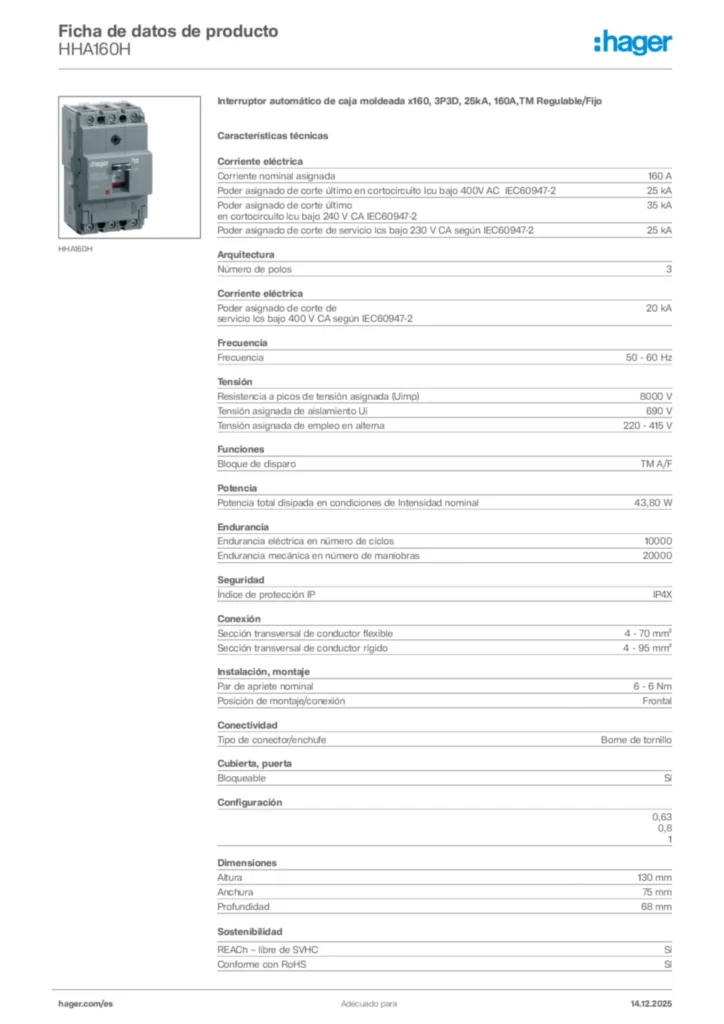

Hager Ficha de datos de producto HHA160H
