HEE800H - Interruptor automático de caja moldeada h1000, 3P3D, 70kA, 800A, LSI

Interruptor automático de caja moldeada h1000, 3P3D, 70kA, 800A, LSI

HEE800H

Tutorial de instalación h3+ - Parte 4: programa el módulo de comunicación h3+

Tutorial de instalación h3+ - Parte 3: configura la visualización de la pantalla

Tutorial de instalación h3+ - Parte 1: descubre el interruptor automático Energy y sus accesorios

Tutorial de instalación h3+ - Parte 2: empieza a utilizar el interruptor automático Energy

Video promocional - H3+ interruptores automáticos de caja moldeada

Aparamenta de cabecera

Interruptor automático de caja moldeada h1000, 3P3D, 70kA, 800A, LSI HEE800H

Name: HEE800H
Brand: Hager
SKU: HEE800H1
Price: 9355.7 EUR

EAN

3250613349776

Cantidad

1 uni.

Precio de venta

9.355,70 €

/ uni. *

Agregar a una lista

Accesorios
Características técnicas
Valor medioambiental
Documentos
Más productos

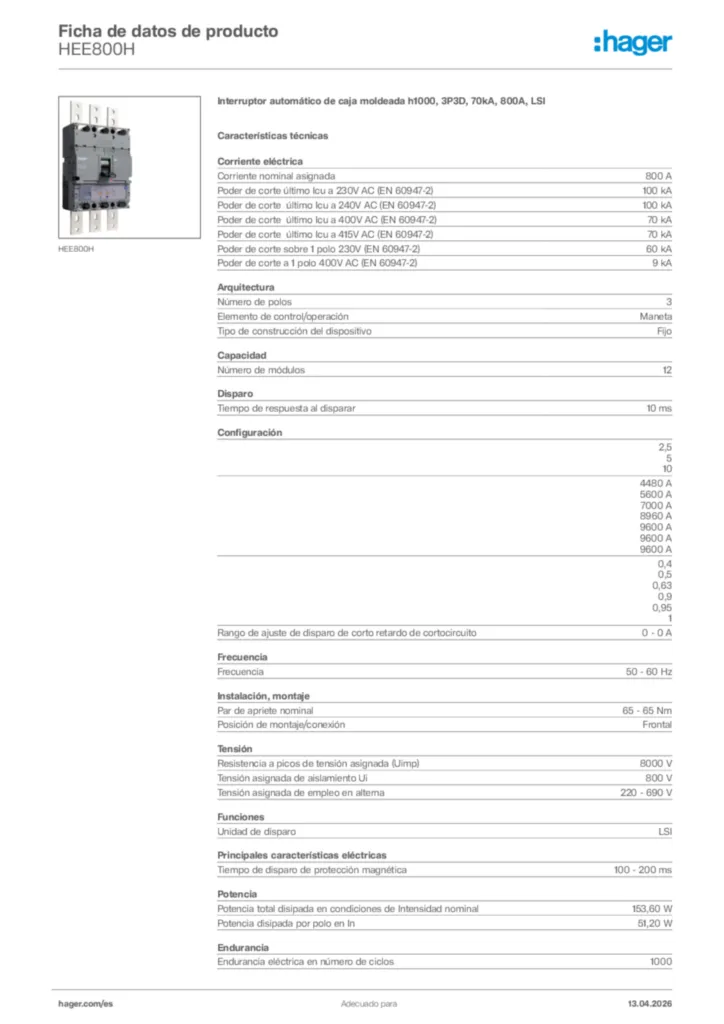

Descargar las características técnicas

Completa tu sistema

Accesorios Opcionales

Enclavamiento eléctrico 2 productos disponibles
Disparador shunt 11 productos disponibles
Bloque de contactos auxiliares 2 productos disponibles
Candado de bloqueo para conmutador 1 productos disponibles
Bobina de tensión mínima 10 productos disponibles
Ver más 10 otros productos disponibles

Características técnicas

Corriente nominal asignada

800 A
Poder asignado de corte último en cortocircuito lcu bajo 230 V CA IEC60947-2

100 kA
Poder asignado de corte último
en cortocircuito lcu bajo 240 V CA IEC60947-2

100 kA
Poder asignado de corte último en cortocircuito Icu bajo 400V AC IEC60947-2

70 kA
Poder asignado de corte último
en cortocircuito lcu bajo 415 V CA IEC60947-2

70 kA
Poder de corte en 1 polo para CA 230 V IEC60947-2

60 kA
Poder de corte en 1 polo para CA 400 V IEC60947-2

9 kA

Número de polos

3
Elemento de control/operación

Maneta
Tipo de construcción del dispositivo

Fijo

Número de módulos

12

Tiempo de respuesta al abrir

10 ms

AT_MagneticProtectionKnobSetting

2,5, 5, 10
AT_RangeMagneticAdjustment

4480 A, 5600 A, 7000 A, 8960 A, 9600 A, 9600 A, 9600 A
AT_ThermalProtectionKnobSetting

0,4, 0,5, 0,63, 0,9, 0,95, 1

Rango de ajuste de liberación retardada de cortocircuito a corto plazo

0 - 0 A

Frecuencia

50 - 60 Hz

Par de apriete nominal

65 - 65 Nm
Posición de montaje/conexión

Frontal

Resistencia a picos de tensión asignada (Uimp)

8000 V
Tensión asignada de aislamiento Ui

800 V
Tensión asignada de empleo en alterna

220 - 690 V

Bloque de disparo

LSI

Tiempo de disparo de protección magnética

100 - 200 ms

Potencia total disipada en condiciones de Intensidad nominal

153,60 W
Potencia disipada por polo en In

51,20 W

Endurancia eléctrica en número de ciclos

1000
Endurancia mecánica en número de maniobras

4000

Número de contactos auxiliares como contacto de cambio

0
Número de contactos auxiliares normalmente cerrados

0
Número de contactos auxiliares normalmente abiertos

0

Índice de protección IP

IP4X

Temperatura de funcionamiento

-25 - 70 °C

Sección transversal de conductor flexible

2x 240 mm²
Sección transversal de conductor rígido

2x 240 mm²
Tipo de conector/enchufe

Terminal

Accionamiento motorizado integrado

No

Adecuado para carril DIN

No

Posición fuente de alimentación

Bidireccional
