Interruptor automático de caja moldeada h630, 3P3D, 70kA, 630A, LSI HED630H
EAN
3250613349615
Cantidad
1 uni.
Precio de venta
6.450,24 €
/ uni.
*
Iniciar sesión para crear una lista de productos
Debe iniciar sesión en su cuenta myHager para crear listas de productos
Desafortunadamente, el producto ya no está disponible. Solicite los siguientes productos como reemplazo :
Completa tu sistema
Accesorios Opcionales
-
Enclavamiento eléctrico 2 productos disponibles -
Disparador shunt 6 productos disponibles -
Bobina de tensión mínima 9 productos disponibles -
Bloque de contactos auxiliares 2 productos disponibles -
Maneta para disyuntor de alimentación 2 productos disponibles -
Ver más 11 otros productos disponibles
Completa tu sistema
-
HXC001H
Relé de emisión para interruptores h1000, 24V DC
369,24 € / uni.* -
HXC002HRelé de emisión para interruptores h1000, 48V DC
369,24 € / uni.* -
HXC003HRelé de emisión para interruptores h1000, 100-120 V AC
369,24 € / uni.* -
HXC004HRelé de emisión para interruptores h1000, 200-240 V AC
369,24 € / uni.* -
HXC005HRelé de emisión para interruptores h1000, 380-450 V AC
369,24 € / uni.* -
HXC008HRelé de emisión para interruptores h1000, 110V DC
4.834,63 € / uni.*
-
HXC011H
Relé de mínima tensión para interruptores h250-h630, 24 Vdc
400,05 € / uni.* -
HXC014HRelé de mínima tensión para interruptores h250-h630, 200-240 Vac
424,05 € / uni.* -
HXC015HRelé de mínima tensión para interruptores h250-h630, 380-450 Vac
424,05 € / uni.* -
HXC018HRelé de mínima tensión para interruptores h250-h630, 110-120 Vdc
424,05 € / uni.* -
HXC019HRelé de mínima tensión para interruptores h250-h630, 200- 240Vdc
424,05 € / uni.* -
HXC053HRelé de mínima tensión RETARDADA para interruptores h250, 110-120 Vac
503,17 € / uni.* -
HXD051HRelé de mínima tensión RETARDADA para interruptores h630, 24 Vdc
551,27 € / uni.* -
HXD053HRelé de mínima tensión RETARDADA para interruptores h630, 110-120 Vac
551,27 € / uni.* -
HXD055HRelé de mínima tensión RETARDADA para interruptores h630, 380-415 Vac
567,92 € / uni.*
-
HXC021H
Contacto auxiliar para interruptores h1000, 1NA + 1NC
356,32 € / uni.* -
HXC024HContacto auxiliar de defecto para interruptores h1000, 1 NA + 1 NC
351,43 € / uni.*
-
HXD030H
Mando rotativo directo para interruptores h630
300,31 € / uni.* -
HXD031HMando rotativo embrague para interruptores h630
417,46 € / uni.*
-
HXD065HEnclavamiento mecánico tipo cable para interruptores h630
2.134,78 € / uni.*
-
HYA035HKit de conexión para auxiliares
86,99 € / uni.*
-
HYD005HJuego de 3 bornes de conexión para conductores 1x 35-240 mm², 400-630A
631,09 € / uni.* -
HYD007HJuego de 3 bornes de conexión para conductores 2x 35-240 mm², 400-630A
631,09 € / uni.* -
HYD014HPletinas separadas prolongadoras de bornes para interruptores h630, 3P
141,87 € / uni.* -
HYD033HConexión posterior para interrruptores P630, 3P, 630A
151,22 € / uni.*
-
HYD019HSeparadores de fases h630 (4 separadores)
54,40 € / uni.*
-
HYD021HCubrebornes para interruptores h630, 3P, pletinas rectas
190,16 € / uni.* -
HYD023HCubrebornes para interruptores h630, 3P, pletinas separadoras
190,16 € / uni.* -
HYD027HCubrebornes para interruptores h630, 3P, entrada terminal o directa
190,16 € / uni.*

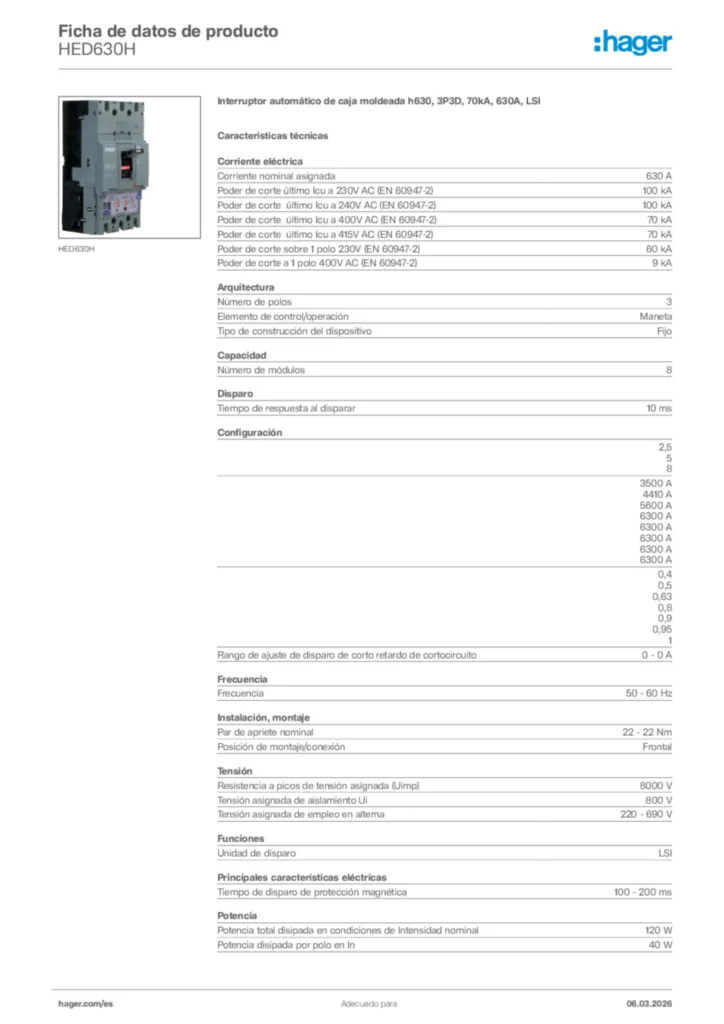

Características técnicas
Corriente eléctrica
-
Corriente nominal asignada630 A
-
Poder asignado de corte último en cortocircuito lcu bajo 230 V CA IEC60947-2100 kA
-
Poder asignado de corte último
en cortocircuito lcu bajo 240 V CA IEC60947-2100 kA -
Poder asignado de corte último en cortocircuito Icu bajo 400V AC IEC60947-270 kA
-
Poder asignado de corte último
en cortocircuito lcu bajo 415 V CA IEC60947-270 kA -
Poder de corte en 1 polo para CA 230 V IEC60947-260 kA
-
Poder de corte en 1 polo para CA 400 V IEC60947-29 kA
Arquitectura
-
Número de polos3
-
Elemento de control/operaciónManeta
-
Tipo de construcción del dispositivoFijo
Capacidad
-
Número de módulos8
Disparo
-
Tiempo de respuesta al abrir10 ms
Configuración
-
Rango de ajuste de liberación retardada de cortocircuito a corto plazo0 - 0 A
Frecuencia
-
Frecuencia50 - 60 Hz
Instalación, montaje
-
Par de apriete nominal22 - 22 Nm
-
Posición de montaje/conexiónFrontal
Tensión
-
Resistencia a picos de tensión asignada (Uimp)8000 V
-
Tensión asignada de aislamiento Ui800 V
-
Tensión asignada de empleo en alterna220 - 690 V
Funciones
-
Bloque de disparoLSI
Principales características eléctricas
-
Tiempo de disparo de protección magnética100 - 200 ms
Potencia
-
Potencia total disipada en condiciones de Intensidad nominal120 W
-
Potencia disipada por polo en In40 W
Endurancia
-
Endurancia eléctrica en número de ciclos1000
-
Endurancia mecánica en número de maniobras4000
Equipo
-
Número de contactos auxiliares como contacto de cambio0
-
Número de contactos auxiliares normalmente cerrados0
-
Número de contactos auxiliares normalmente abiertos0
Seguridad
-
Índice de protección IPIP4X
Condiciones de uso
-
Temperatura de funcionamiento-25 - 70 °C
Conexión
-
Sección transversal de conductor flexible35 - 240 mm²
-
Sección transversal de conductor rígido35 - 240 mm²
-
Tipo de conector/enchufeTerminal
Controles e indicadores
-
Accionamiento motorizado integradoNo
Compatibilidad
-
Adecuado para carril DINNo
Fuente de alimentación
-
Posición fuente de alimentaciónBidireccional
