Interruptor automático de caja moldeada h630, 3P3D, 70kA, 400A, LSI HED400H

EAN

3250613349608

Cantidad

1 uni.

Precio de venta

5.637,34 €

/ uni. *

Producto en fase de fín de vida: consulte disponibilidad con su distribuidor

Accesorios
Características técnicas
Documentos

Características técnicas

Completa tu sistema

Bobina de tensión mínima 8 productos disponibles
Enclavamiento eléctrico 2 productos disponibles
Bloque de contactos auxiliares 2 productos disponibles
Disparador shunt 6 productos disponibles
Maneta para interruptor de potencia 2 productos disponibles
Funciones de separación de fases 1 productos disponibles

Características técnicas

Corriente nominal asignada

400 A
Poder de corte último Icu a 230V AC (EN 60947-2)

100 kA
Poder de corte último Icu a 240V AC (EN 60947-2)

100 kA
Poder de corte último Icu a 400V AC (EN 60947-2)

70 kA
Poder de corte último Icu a 415V AC (EN 60947-2)

70 kA
Poder de corte sobre 1 polo 230V (EN 60947-2)

60 kA
Poder de corte a 1 polo 400V AC (EN 60947-2)

9 kA

Número de polos

3
Elemento de control/operación

Maneta
Tipo de construcción del dispositivo

Fijo

Número de módulos

8

Tiempo de respuesta al disparar

10 ms

AT_MagneticProtectionKnobSetting

2,5, 5, 10
AT_RangeMagneticAdjustment

2240 A, 2800 A, 3500 A, 4480 A, 5040 A, 5200 A, 5200 A
AT_ThermalProtectionKnobSetting

0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1

Rango de ajuste de disparo de corto retardo de cortocircuito

0 - 0 A

Frecuencia

50 - 60 Hz

Par de apriete nominal

22 - 22 Nm
Posición de montaje/conexión

Frontal

Resistencia a picos de tensión asignada (Uimp)

8000 V
Tensión asignada de aislamiento Ui

800 V
Tensión asignada de empleo en alterna

220 - 690 V

Unidad de disparo

LSI

Tiempo de disparo de protección magnética

100 - 200 ms

Potencia total disipada en condiciones de Intensidad nominal

62,40 W
Potencia disipada por polo en In

20,80 W

Endurancia eléctrica en número de ciclos

1000
Número de maniobras mecánicas

4000

Número de contactos auxiliares como contacto conmutado

0
Número de contactos auxiliares normalmente cerrados

0
Número de contactos auxiliares normalmente abiertos

0

Clase de protección de entrada (IP)

IP4X

Temperatura de funcionamiento

-25 - 70 °C

Sección transversal de conductor flexible

35 - 240 mm²
Sección transversal de conductor rígido

35 - 240 mm²
Tipo de conector/toma de corriente

Borne

Accionamiento motorizado integrado

No

Adecuado para perfil DIN

No

Posición fuente de alimentación

Bidireccional

Documentos

Imagen del producto

Uso de la imagen de acuerdo únicamente con nuestros términos de uso.

Imagen del producto HED400H

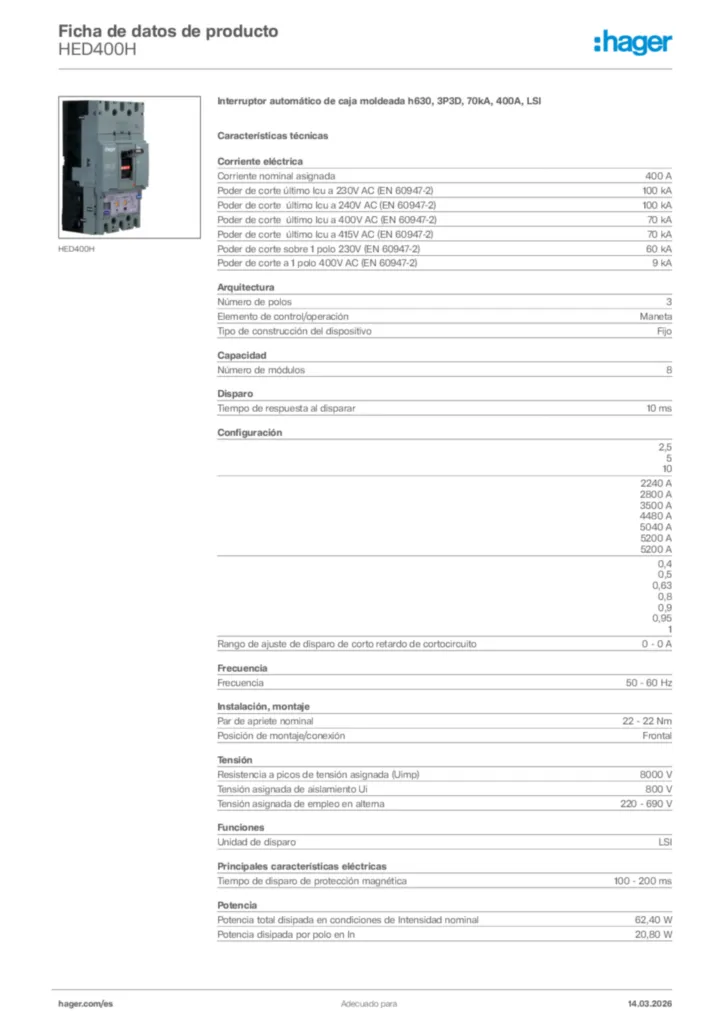

Product datasheet
