Interruptor automático de caja moldeada x160, 4P4D, 18kA, 50A, TM Fijo HDA051L
EAN
3250613136529
Cantidad
1 uni.
Precio de venta
591,30 €
/ uni.
*
Iniciar sesión para crear una lista de productos
Debe iniciar sesión en su cuenta myHager para crear listas de productos
Completa tu sistema
Accesorios Opcionales
-
Bobina de tensión mínima 8 productos disponibles -
Disparador shunt 5 productos disponibles -
AOB MCCB tipo A-HI 2 productos disponibles -
Bloque de contactos auxiliares 2 productos disponibles -
Cubrebornes 3 productos disponibles -
Maneta para interruptor de potencia 2 productos disponibles
Completa tu sistema
-
HXA051H
Relé de mínima tensión RETARDADA para interruptores x160-P160-P250-P630, 24 V DC
401,10 € / uni.* -
HXA015HRelé de mínima tensión para interruptores x160-P160-P250-P630, 380-415 V AC
320,80 € / uni.* -
HXA014HRelé de mínima tensión para interruptores x160-P160-P250-P630, 220-240 V AC
320,80 € / uni.* -
HXA055HRelé de mínima tensión RETARDADA interruptores x160-P160-P250-P630, 380-415 V AC
401,10 € / uni.* -
HXA054HRelé de mínima tensión RETARDADA interruptores x160-P160-P250-P630, 220-240 V AC
401,10 € / uni.* -
HXA011HRelé de mínima tensión para interruptores x160-P160-P250-P630, 24 V DC
320,80 € / uni.* -
HXA053HRelé de mínima tensión RETARDADA interruptores x160-P160-P250-P630, 100-120VAC
401,10 € / uni.* -
HXA013HRelé de mínima tensión para interruptores x160-P160-P250-P630, 100-120 V AC
320,80 € / uni.*
-
HXA003H
Relé de emisión para interruptores x160-P160-P250-P630, 100-120 V AC
220,60 € / uni.* -
HXA005HRelé de emisión para interruptores x160-P160-P250-P630, 380-450 V AC
220,60 € / uni.* -
HXA002HRelé de emisión para interruptores x160-P160-P250-P630, 48V DC
220,60 € / uni.* -
HXA001HRelé de emisión para interruptores x160-P160-P250-P630, 24V DC
220,60 € / uni.* -
HXA004HRelé de emisión para interruptores x160-P160-P250-P630, 200-240 V AC
220,60 € / uni.*
-
HXA031H
Mando rotativo embrague para interruptores x160
252,40 € / uni.* -
HXA030HMando rotativo directo para interruptores x160
171,00 € / uni.*
-
HYA035HKit de conexión para auxiliares
90,10 € / uni.*
-
HYA033HAdaptador carril DIN para interruptores x160, 3-4P
152,60 € / uni.*
Características técnicas
Corriente eléctrica
-
Corriente nominal asignada50 A
-
Poder de corte último Icu a 400V AC (EN 60947-2)18 kA
-
Poder de corte último Icu a 240V AC (EN 60947-2)25 kA
-
Poder de corte de servicio Ics a 230 V AC según IEC 60947-225 kA
-
Poder de corte de servicio Ics a 400 V AC según IEC 60947-218 kA
-
Corriente asignada a 0°C según IEC 6094760,40 A
-
Corriente asignada a 10°C según IEC 6094760,40 A
-
Corriente asignada a 15°C según IEC 6094759,20 A
-
Corriente asignada a 20°C según IEC 6094758 A
-
Corriente asignada a 25°C según IEC 6094756,70 A
-
Corriente asignada a 30°C según IEC 6094755,40 A
-
Corriente asignada a 35°C según IEC 6094754,10 A
-
Corriente asignada a 40°C según IEC 6094752,80 A
-
Corriente asignada a 45°C según IEC 6094751,40 A
-
Corriente asignada a 50°C según IEC 6094750 A
-
Corriente asignada a 55°C según IEC 6094748,50 A
-
Corriente asignada a 5°C según IEC 6094759,20 A
-
Corriente asignada a 60°C según IEC 6094747 A
-
Corriente asignada a 65°C según IEC 6094745,40 A
-
Corriente asignada a 70°C según IEC 6094743,80 A
Arquitectura
-
Número de polos4
-
Elemento de control/operaciónManeta
-
Tipo de construcción del dispositivoFijo
Disparo
-
Tiempo de respuesta al disparar10 ms
Frecuencia
-
Frecuencia50 - 60 Hz
Tensión
-
Resistencia a picos de tensión asignada (Uimp)8000 V
-
Tensión asignada de aislamiento Ui690 V
Funciones
-
Unidad de disparoTM F/F
Potencia
-
Potencia total disipada en condiciones de Intensidad nominal17,30 W
Endurancia
-
Endurancia eléctrica en número de ciclos10000
-
Número de maniobras mecánicas20000
Seguridad
-
Clase de protección de entrada (IP)IP4X
Conexión
-
Sección transversal de conductor flexible4 - 70 mm²
-
Sección transversal de conductor rígido4 - 95 mm²
Instalación, montaje
-
Posición de montaje/conexiónFrontal
Conectividad
-
Tipo de conexiónBorne de tornillo
-
AT_ThermalProtectionKnobSetting1, 1
Dimensiones
-
Altura130 mm
-
Anchura100 mm
-
Profundidad68 mm
Compatibilidad
-
Adecuado para perfil DINSí
Principales características eléctricas
-
Tiempo de disparo de protección magnética0 - 0 ms
Valor medioambiental
Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información
Certificaciones y documentos
Documentos
-
Imagen del producto
-

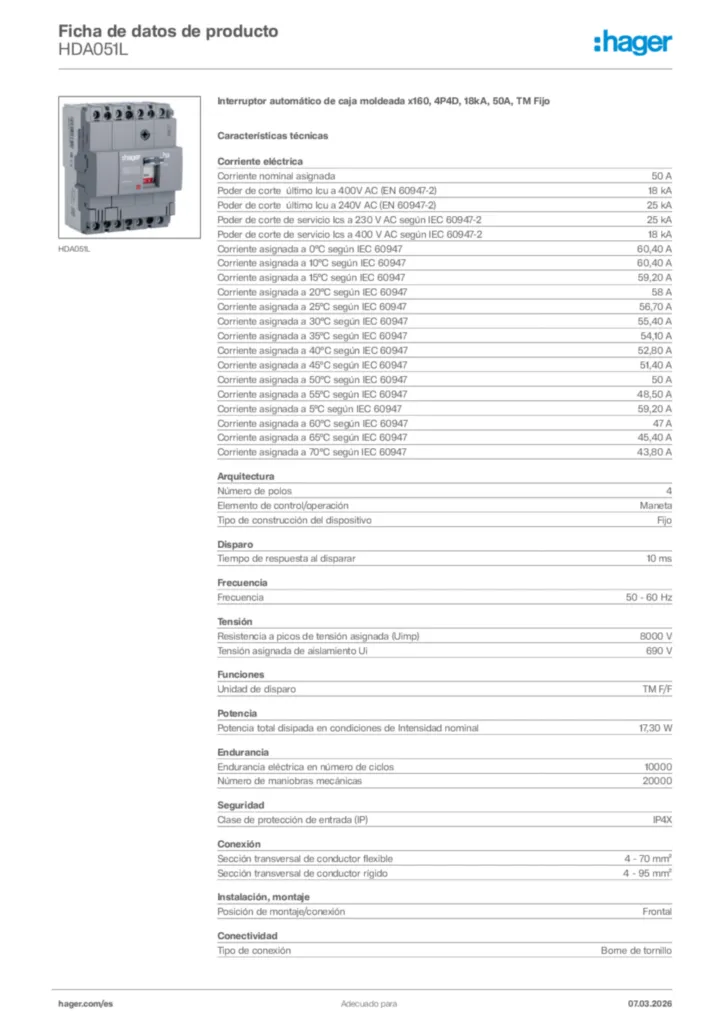

Product datasheet
