Interruptor automático de caja moldeada x160, 4P4D, 18kA, 25A, TM Fijo HDA026L
EAN
3250613136468
Cantidad
1 uni.
Precio de venta
565,58 €
/ uni.
*
Iniciar sesión para crear una lista de productos
Debe iniciar sesión en su cuenta myHager para crear listas de productos
Completa tu sistema
Accesorios Opcionales
-
AOB MCCB tipo A-HI 2 productos disponibles -
Disparador shunt 5 productos disponibles -
Bobina de tensión mínima 8 productos disponibles -
Bloque de contactos auxiliares 2 productos disponibles -
Maneta para disyuntor de alimentación 2 productos disponibles -
Ver más 10 otros productos disponibles
Completa tu sistema
-
HXA001H
Relé de emisión para interruptores x160-P160-P250-P630, 24V DC
211,07 € / uni.* -
HXA002HRelé de emisión para interruptores x160-P160-P250-P630, 48V DC
211,07 € / uni.* -
HXA003HRelé de emisión para interruptores x160-P160-P250-P630, 100-120 V AC
211,07 € / uni.* -
HXA004HRelé de emisión para interruptores x160-P160-P250-P630, 200-240 V AC
211,07 € / uni.* -
HXA005HRelé de emisión para interruptores x160-P160-P250-P630, 380-450 V AC
211,07 € / uni.*
-
HXA011H
Relé de mínima tensión para interruptores x160-P160-P250-P630, 24 V DC
306,96 € / uni.* -
HXA013HRelé de mínima tensión para interruptores x160-P160-P250-P630,100-120 V AC
306,96 € / uni.* -
HXA014HRelé de mínima tensión para interruptores x160-P160-P250-P630,220-240 V AC
306,96 € / uni.* -
HXA015HRelé de mínima tensión para interruptores x160-P160-P250-P630,380-415 V AC
306,96 € / uni.* -
HXA051HRelé de mínima tensión RETARDADA para interruptores x160-P160-P250-P630, 24 V DC
383,80 € / uni.* -
HXA053HRelé de mínima tensión RETARDADA interruptores x160-P160-P250-P630,100-120VAC
383,80 € / uni.* -
HXA054HRelé de mínima tensión RETARDADA interruptores x160-P160-P250-P630, 220-240 V AC
383,80 € / uni.* -
HXA055HRelé de mínima tensión RETARDADA interruptores x160-P160-P250-P630, 380-415 V AC
383,80 € / uni.*
-
HXA030H
Mando rotativo directo para interruptores x160
165,14 € / uni.* -
HXA031HMando rotativo embrague para interruptores x160
243,83 € / uni.*
-
HYA033HAdaptador carril DIN para interruptores x160, 3-4P
147,38 € / uni.*
-
HYA035HKit de conexión para auxiliares
86,99 € / uni.*

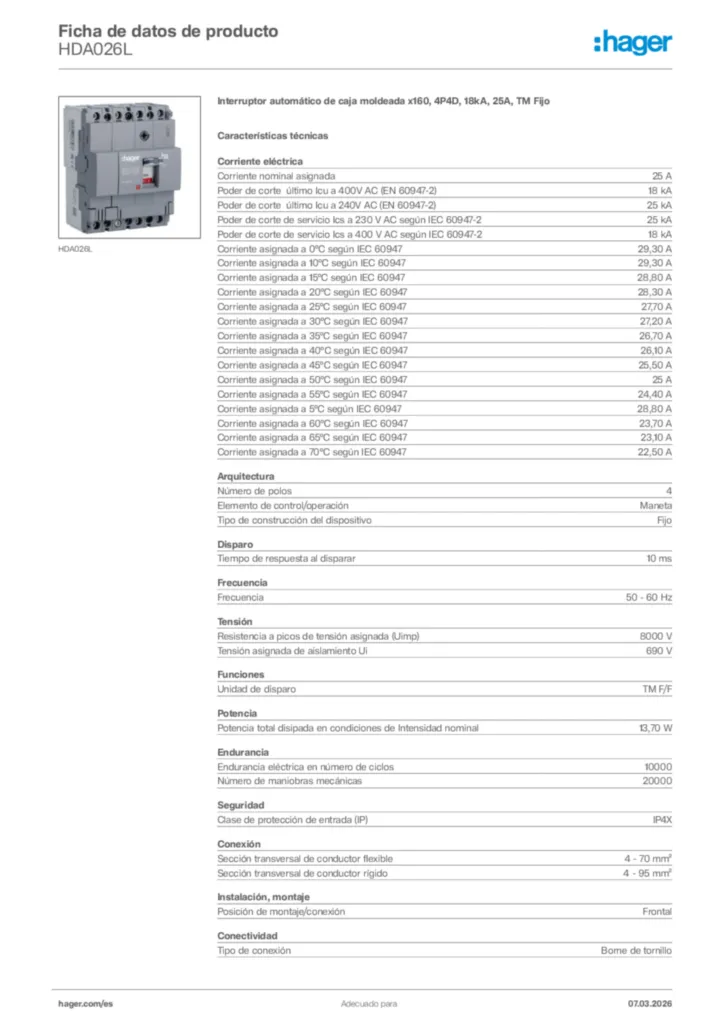

Características técnicas
Corriente eléctrica
-
Corriente nominal asignada25 A
-
Poder asignado de corte último en cortocircuito Icu bajo 400V AC IEC60947-218 kA
-
Poder asignado de corte último
en cortocircuito lcu bajo 240 V CA IEC60947-225 kA -
Poder asignado de corte de servicio lcs bajo 230 V CA según IEC60947-225 kA
-
Poder asignado de corte de
servicio lcs bajo 400 V CA según IEC60947-218 kA
Arquitectura
-
Número de polos4
-
Elemento de control/operaciónManeta
-
Tipo de construcción del dispositivoFijo
Disparo
-
Tiempo de respuesta al abrir10 ms
Frecuencia
-
Frecuencia50 - 60 Hz
Tensión
-
Resistencia a picos de tensión asignada (Uimp)8000 V
-
Tensión asignada de aislamiento Ui690 V
Funciones
-
Bloque de disparoTM F/F
Potencia
-
Potencia total disipada en condiciones de Intensidad nominal13,70 W
Endurancia
-
Endurancia eléctrica en número de ciclos1000
-
Endurancia mecánica en número de maniobras4000
Seguridad
-
Índice de protección IPIP4X
Conexión
-
Sección transversal de conductor flexible4 - 70 mm²
-
Sección transversal de conductor rígido4 - 95 mm²
Instalación, montaje
-
Posición de montaje/conexiónFrontal
Conectividad
-
Tipo de conector/enchufeBorne de tornillo
Configuración
-
Regulación del térmico1 - 1
Dimensiones
-
Altura130 mm
-
Anchura100 mm
-
Profundidad68 mm
Compatibilidad
-
Adecuado para carril DINSí
Principales características eléctricas
-
Tiempo de disparo de protección magnética0 - 0 ms
