Interruptor automático diferencial combinado 1P+N 25A Curva C 6kA 30mA tipo A HI ADH975

Name: ADH975
Brand: Hager
SKU: ADH975
Price: 486.05 EUR

EAN

3250611013150

Cantidad

1 uni.

Precio de venta

486,05 €

/ uni. *

Accesorios
Características técnicas
Valor medioambiental
Más productos

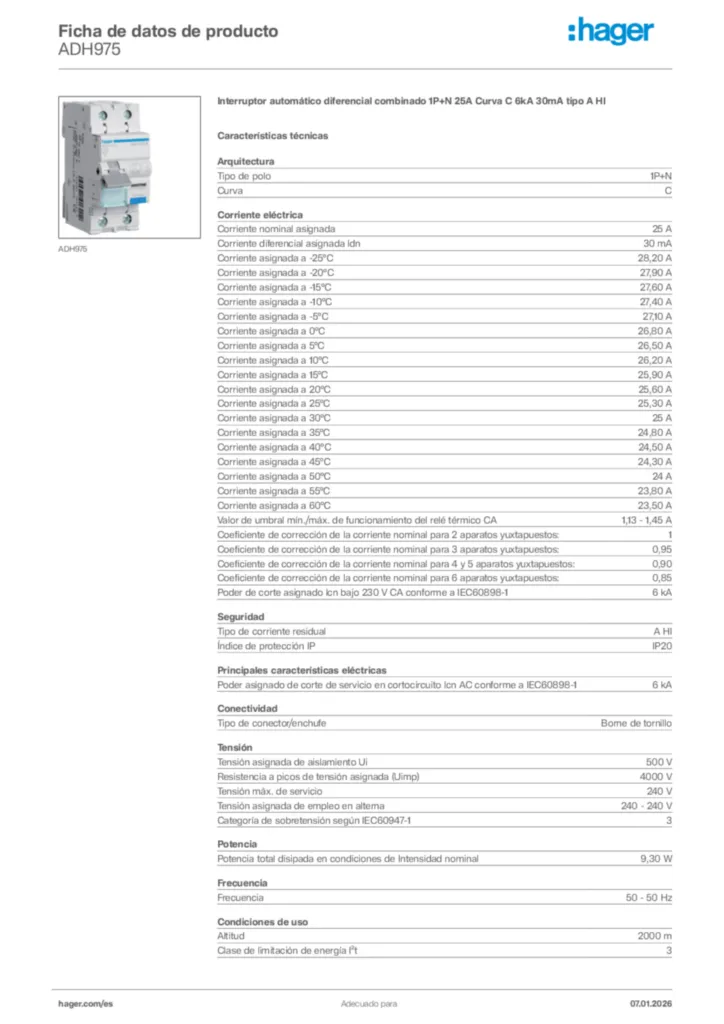

Descargar las características técnicas

Completa tu sistema

Accesorios Opcionales

Adaptador de carril DIN 1 productos disponibles
Accesorios mecánicos para componentes de baja tensión 1 productos disponibles
Bloque de contactos auxiliares 2 productos disponibles
Disparador shunt 2 productos disponibles
Bobina de tensión mínima 2 productos disponibles
Ver más 4 otros productos disponibles

Características técnicas

Tipo de polo

1P+N
Curva

C

Corriente nominal asignada

25 A
Corriente diferencial asignada ldn

30 mA
Corriente asignada a -25°C

28,20 A
Corriente asignada a -20°C

27,90 A
Corriente asignada a -15°C

27,60 A
Corriente asignada a -10°C

27,40 A
Corriente asignada a -5°C

27,10 A
Corriente asignada a 0°C

26,80 A
Corriente asignada a 5°C

26,50 A
Corriente asignada a 10°C

26,20 A
Corriente asignada a 15°C

25,90 A
Corriente asignada a 20°C

25,60 A
Corriente asignada a 25°C

25,30 A
Corriente asignada a 30°C

25 A
Corriente asignada a 35°C

24,80 A
Corriente asignada a 40°C

24,50 A
Corriente asignada a 45°C

24,30 A
Corriente asignada a 50°C

24 A
Corriente asignada a 55°C

23,80 A
Corriente asignada a 60°C

23,50 A
Valor de umbral mín./máx. de funcionamiento del relé térmico CA

1,13 - 1,45 A
Coeficiente de corrección de la corriente nominal para 2 aparatos yuxtapuestos:

1
Coeficiente de corrección de la corriente nominal para 3 aparatos yuxtapuestos:

0,95
Coeficiente de corrección de la corriente nominal para 4 y 5 aparatos yuxtapuestos:

0,90
Coeficiente de corrección de la corriente nominal para 6 aparatos yuxtapuestos:

0,85

Tipo de corriente residual

A HI
Índice de protección IP

IP20

Poder asignado de corte de servicio en cortocircuito lcn AC conforme a IEC60898-1

6 kA

Tipo de conector/enchufe

Borne de tornillo

Tensión asignada de aislamiento Ui

500 V
Resistencia a picos de tensión asignada (Uimp)

4000 V
Tensión máx. de servicio

240 V
Tensión asignada de empleo en alterna

240 - 240 V
Categoría de sobretensión según IEC60947-1

3

Potencia total disipada en condiciones de Intensidad nominal

9,30 W

Frecuencia

50 - 50 Hz

Altitud

2000 m
Clase de limitación de energía I²t

3
Temperatura de funcionamiento

-25 - 40 °C
Temperatura de almacenamiento/transporte

-25 - 70 °C

Endurancia eléctrica en número de ciclos

2000
Endurancia mecánica en número de maniobras

2000

Sección transversal de conductor flexible

1 - 16 mm²
Sección transversal de conductor rígido

1 - 25 mm²
Sección transversal de entrada con tornillos, para conductores flexibles

1 - 16 mm²
Sección transversal de entrada con tornillos, para conductores rígidos

1 - 25 mm²
Sección transversal de entrada y salida con tornillos, para conductores flexibles

1 - 16 mm²
Sección transversal de entrada y salida con tornillos, para conductores rígidos

1 - 25 mm²

Par de apriete nominal

2,10 - 2,10 Nm
Tipo de conexión superior para aparatos modulares

Borne a tornillo
Tipo de conexión inferior para aparatos modulares

biconnect

Número de módulos

2

Altura

83 mm
Anchura

35 mm
Profundidad

68 mm

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme con RoHS Sí
