Interruptor automático diferencial combinado 1P+N 16A Curva C 6kA 10mA tipo A ACA916H

Name: ACA916H
Brand: Hager
SKU: ACA916H
Price: 636.6 EUR

EAN

3250611026679

Cantidad

1 uni.

Precio de venta

636,60 €

/ uni. *

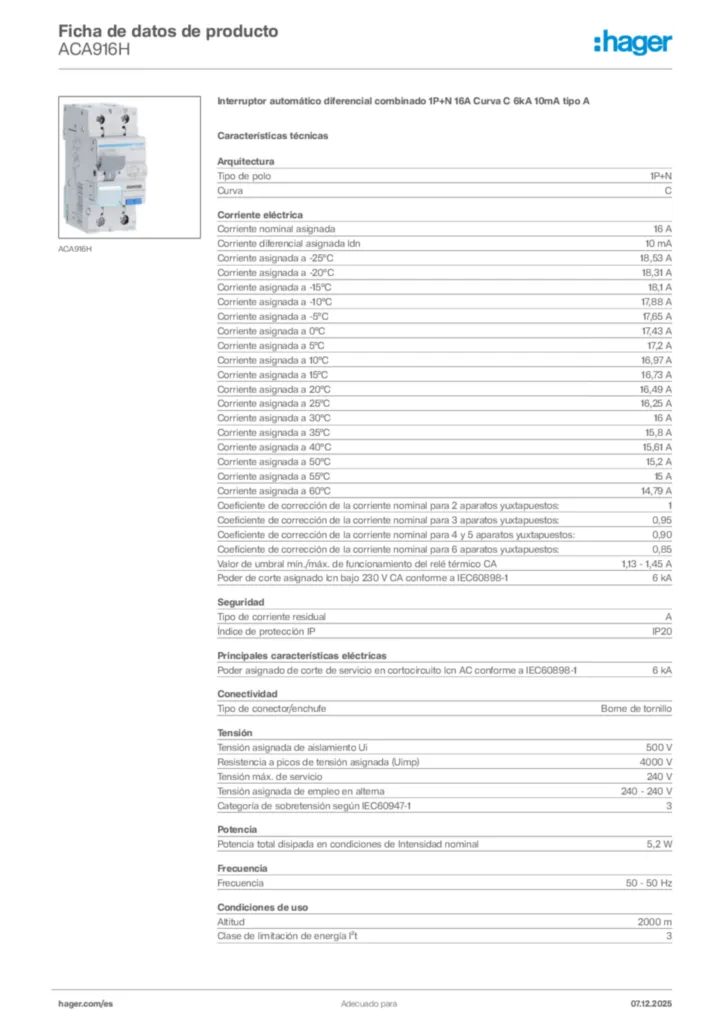

Características técnicas
Valor medioambiental
Documentos
Más productos

Características técnicas

Tipo de polo

1P+N
Curva

C

Corriente nominal asignada

16 A
Corriente diferencial asignada ldn

10 mA
Corriente asignada a -25°C

18,53 A
Corriente asignada a -20°C

18,31 A
Corriente asignada a -15°C

18,1 A
Corriente asignada a -10°C

17,88 A
Corriente asignada a -5°C

17,65 A
Corriente asignada a 0°C

17,43 A
Corriente asignada a 5°C

17,2 A
Corriente asignada a 10°C

16,97 A
Corriente asignada a 15°C

16,73 A
Corriente asignada a 20°C

16,49 A
Corriente asignada a 25°C

16,25 A
Corriente asignada a 30°C

16 A
Corriente asignada a 35°C

15,8 A
Corriente asignada a 40°C

15,61 A
Corriente asignada a 50°C

15,2 A
Corriente asignada a 55°C

15 A
Corriente asignada a 60°C

14,79 A
Coeficiente de corrección de la corriente nominal para 2 aparatos yuxtapuestos:

1
Coeficiente de corrección de la corriente nominal para 3 aparatos yuxtapuestos:

0,95
Coeficiente de corrección de la corriente nominal para 4 y 5 aparatos yuxtapuestos:

0,90
Coeficiente de corrección de la corriente nominal para 6 aparatos yuxtapuestos:

0,85
Valor de umbral mín./máx. de funcionamiento del relé térmico CA

1,13 - 1,45 A
Poder de corte asignado lcn bajo 230 V CA conforme a IEC60898-1

6 kA

Tipo de corriente residual

A
Índice de protección IP

IP20

Poder asignado de corte de servicio en cortocircuito lcn AC conforme a IEC60898-1

6 kA

Tipo de conector/enchufe

Borne de tornillo

Tensión asignada de aislamiento Ui

500 V
Resistencia a picos de tensión asignada (Uimp)

4000 V
Tensión máx. de servicio

240 V
Tensión asignada de empleo en alterna

240 - 240 V
Categoría de sobretensión según IEC60947-1

3

Potencia total disipada en condiciones de Intensidad nominal

5,2 W

Frecuencia

50 - 50 Hz

Altitud

2000 m
Clase de limitación de energía I²t

3
Temperatura de funcionamiento

-25 - 40 °C
Temperatura de almacenamiento/transporte

-25 - 70 °C

Endurancia eléctrica en número de ciclos

2000
Endurancia mecánica en número de maniobras

2000

Sección transversal de conductor flexible

1 - 16 mm²
Sección transversal de conductor rígido

1 - 25 mm²
Sección transversal de entrada con tornillos, para conductores flexibles

1 - 16 mm²
Sección transversal de entrada con tornillos, para conductores rígidos

1 - 25 mm²
Sección transversal de salida con tornillos, para conductores flexibles

1 - 16 mm²
Sección transversal de salida con tornillos, para conductores rígidos

1 - 25 mm²
Sección transversal de entrada y salida con tornillos, para conductores flexibles

1 - 16 mm²
Sección transversal de entrada y salida con tornillos, para conductores rígidos

1 - 25 mm²

Par de apriete nominal

2,10 - 2,10 Nm
Tipo de conexión superior para aparatos modulares

Borne a tornillo
Tipo de conexión inferior para aparatos modulares

biconnect

Número de módulos

2

Altura

83 mm
Anchura

35 mm
Profundidad

68 mm
