Komplettschrank,univ.Z,1 ZP,BKE-I,OKK,APZ,zRfZ,VT4,1100x550x205mm,16mm²,ESA,IP44 ZB32SEQ16
EAN
3250610015322
Marke
Hager
VPE
1 Stück
Preisgruppe
H012
Passende Tools
Preis
2.143,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Dieses Produkt unterliegt regional abhängigen Spezifikationen der jeweils zuständigen Netzbetreiber und muss eventuell durch weiteres Zubehör ergänzt werden.
Zur sicheren und TAB-konformen Planung Ihrer Zähleranlage nutzen Sie bitte unsere Planungssoftware ZPlan, unsere Zählerplatzlisten oder wenden sich an unser regionales Technisches Service Center.
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Sammelschienenklemme 12 Produkte verfügbar -
Abdeckstreifen/-leiste 2 Produkte verfügbar -
Plantasche 6 Produkte verfügbar -
Tür/Bedienfeld 3 Produkte verfügbar -
Schließsystem 19 Produkte verfügbar -
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 5 Produkte verfügbar
Optionales Zubehör
-
KS24C
Sammelschienenklemme 95-185mm², für Sammelschienen 20-30x5-10mm, Al/Cu-Leiter
27,30 € / Stück* -
K96ESA5Einspeiseadapter (ESA), universZ, 1-25mm², 5-polig, SaS 12x5mm
46,70 € / Stück* -
K96KSammelschienenklemme 50mm²-150mm², für Sammelschienen 12x5mm, 12x10mm
38,10 € / Stück* -
KS30CSammelschienenklemme 120-300mm², für Sammelschienen 20-30x5-10mm, Al/Cu-Leiter
44,20 € / Stück* -
K96BSammelschienenklemme 1, 5mm²-16mm², für Sammelschienen 12x10mm, für Cu-Leiter
4,90 € / Stück* -
K96LSammelschienenklemme 16mm²-120mm², für Sammelschienen 12-x10mm, für Cu-Leiter
12,60 € / Stück* -
K96TSammelschienenklemme 4mm²-35mm², für Sammelschienen 12x5mm, für Cu-Leiter
3,85 € / Stück* -
K96ESammelschienenklemme 16mm²-70mm², für Sammelschienen 12x10mm, für Cu-Leiter
9,50 € / Stück* -
K96VSammelschienenklemme 16mm²-70mm², für Sammelschienen 12x5mm, für Cu-Leiter
4,50 € / Stück* -
K96WSammelschienenklemme 16mm²-120mm², für Sammelschienen 12x5mm, für Cu-Leiter
8,10 € / Stück* -
K96HSammelschienenklemme 25mm²-95mm² bei 12x5mm, 25mm²-70mm² bei 12x10mm, Cu-Leiter
10,30 € / Stück* -
K96JSammelschienenklemme 4mm²-35mm², für Sammelschienen 12x10mm, für Cu-Leiter
6,80 € / Stück*
-
S35V
Abdeckstreifen, univers Z, 1000 mm, ohne Markierung
34,40 € / Stück* -
ZZ35SAbdeckstreifen, sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm Geräteschlitz
10,80 € / Stück*
-
FZ707
Plantasche, Stahlblech, mit Befestigungsschrauben für Türmontage
35,40 € / Stück* -
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
4,50 € / Stück* -
FZ757MPlantasche magnetisch DIN A4
16,30 € / Stück* -
FZ757A5Plantasche selbstklebend DIN A5, verstärkt, mit Dehnungsfalte
14,90 € / Stück* -
FZ757A4Plantasche selbstklebend DIN A4, verstärkt, mit Dehnungsfalte
14,10 € / Stück* -
FZ818Plantasche, Kunststoff, DIN A4, selbstklebend
35,00 € / Stück*
-
FZ824NSchließung, univers, Schließ-Nr.1242E m.Plombierdeckel und 2 Schlüsseln
55,00 € / Stück* -
FZ518NSchließung, univers, Schwenkhebel mit Schließ-Nr. E455 mit 2 Schlüsseln, IP44/54
87,90 € / Stück* -
FZ535NSchwenkhebel, univers, für Profilhalbzylinder 40mm, plombierbar, für IP44/54
105,80 € / Stück* -
FZ534NSchwenkhebel, univers, für Profilhalbzylinder 40mm, für Schrank IP44/54
93,70 € / Stück* -
FZ533NSchließung, univers, Klinkengriff, Schließ-Nr.1333, mit 2 Schlüsseln, IP44/IP54
152,20 € / Stück* -
FZ532NSchließung, univers, Klinkengriff, für Schrank IP44/IP54
103,20 € / Stück* -
FZ531NSchließung, univers, Knebelgriff, Schließ-Nr. 1333, mit 2 Schlüsseln, IP44/IP54
122,20 € / Stück* -
FZ530NSchließung, univers, Knebelgriff, für Schrank IP44/IP54
70,60 € / Stück* -
FZ226Plombierklappe, univers, für die Türschließung der Türen IP44/54
18,90 € / Stück* -
FZ455NSchließung, univers, Schließ-Nr.E012, mit 2 Schlüsseln, für Schrank IP44/54
42,20 € / Stück* -
FZ453N
Schließung, univers, Schließ-Nr.455, mit 2 Schlüsseln, für Schrank IP44/54
24,80 € / Stück* -
FZ823NSchließung, univers, Kunststoff Schlitz mit Plombierdeckel für Schrank IP44
22,30 € / Stück* -
FZ822NSchließung, univers, Vierkant7mm mit Plombierdeckel, f.Schrank IP44, mit 1 Schlüssel
33,10 € / Stück* -
FZ821NSchließung, univers, Vierkant8mm mit Plombierdeckel, f.Schrank IP44, mit 1 Schlüssel
33,10 € / Stück* -
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
24,70 € / Stück* -
FZ449NSchließung, univers, Doppelbart, 3mm, mit 1 Schlüssel, für Schrank IP44/54
23,00 € / Stück* -
FZ450NSchließung, univers, Dreikantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
23,00 € / Stück* -
FZ451NSchließung, univers, Vierkantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
23,00 € / Stück* -
FZ452NSchließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54
24,80 € / Stück*
-
FZ365N
Tunnelschieber, univers, horizontal, Schrank IP44/54 zu Kabelanschlusskasten
15,50 € / Stück* -
FZ850SKabelabfangschiene, univers, 1-feldig, C-Profil 30x15x100mm, Schlitzweite 16mm
22,00 € / Stück* -
FZ366NTunnelschieber, universZ, RfZ, horizontal, Schrank IP44/54
9,40 € / Stück* -
ZM01AAREckverbinder universZ AAR Schrank/Schrank
91,80 € / Stück* -
ZM01RFZEckverbinder universZ RfZ Schrank/Schrank
57,90 € / Stück*
-
FZ737BVerbindungssatz, univers Z, für Schrankverbindung IP44/54 horizontal
49,90 € / Stück* -
FZ738Verbindungssatz, univers, für Schrank IP44 / IP54 auf Sockel
18,80 € / Stück* -
FZ890NAufhängeschiene, univers, 2m, für Schrank IP44 / IP54
135,50 € / Stück* -
FZ442BVerbindungssatz, univers, vertikal, für Schrank 2-feldrig T:160/205mm
39,70 € / Stück*
-
FZ792NLack-Sprühdose, 150ml RAL 9010
42,80 € / Stück* -
FZ791NLackstift, 9ml, Farbe RAL 9010
16,80 € / Stück*
-
KR15PReihenanschlussklemme 35-150mm², grau
97,80 € / Stück*
-
KJ02CVerteilerblock, 160A, 1polig, 1x10-70²/ 6x2, 5-16²/ 1xFlachkupfer 16x5mm seitl.
38,20 € / Stück* -
KJ02BVerteilerblock 400A geschl., 1polig, 1x 95-185²/2x 6-35²/5x 1, 5-16²/4x 1, 5-10²
55,30 € / Stück* -
KJ02AVerteilerblock, 250A, 1polig, 1x 35-95² / 2x 6-35² / 5x 1, 5-16² / 4x 1, 5 - 10²
52,30 € / Stück*
-
FZ622NSockel, univers, 200x550x205mm
318,30 € / Stück* -
FZ612NSockel, univers, 100x550x205mm
240,50 € / Stück*
-
VZ404Reinigungsmittel, volta, für Kunststoffoberflächen
35,90 € / Stück*
-
FZ412M1 x Kabeleinführungstülle, M40
1,92 € / Stück*
-
ZM75SSammelschienen-Eckverbinder, univ.Z, Schrank/Schrank, 5-polig, 35mm², CU-12x5 mm
789,40 € / Stück* -
ZZ55SAVESammelschienenverbinder Feld/Feld 5polig CU12x5mm 250A isoliert wartungsfrei
45,30 € / Stück* -
ZM15HSammelschienenverbinder, univ.Z, Feld/Feld, ungl. Niveau, 5-p, CU 12x5mm, 250A
208,23 € / Stück* -
ZM25FSammelschienenverbinder, universZ, Feld/Feld, 5-polig, CU 12x10mm, 315A
43,40 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1100 mm
-
Breite550 mm
-
Tiefe205 mm
-
Breite/Dicke Sammelschiene5 - 5 mm
-
Höhe Sammelschiene12 mm
Ausstattung
-
Anzahl Felder2
-
Anzahl Zählerplätze <=63 A1
-
Anzahl Zählerplätze >=80 A0
-
Anzahl der Leerplätze0
-
Anzahl Zählerfeld (Einbausatz)1
-
Anzahl Reihen4
-
Multimedia Feld BereichOhne
-
Ausstattung MultimediafeldLeer
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
-
SchutzklasseSchutzklasse II
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser1
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
Werkstoff
-
FarbeReinweiß
-
RAL Nummer9010
Netzform
-
NetzformTN-C-S
Kapazität
-
Anzahl Verteilerfeld1
Anschluss
-
Art der SammelschieneneinspeiseklemmeESA 5-polig 1 - 25 mm²
-
Anschlussquerschnitt Zählerzugangsleitung16 - 16 mm²
-
Anschlussquerschnitt Zählerausgangsleitung16 - 16 mm²
-
Anordnung PE/N-Klemme im VerteilerfeldHorizontal
-
Anschluss-/SteckertypSammelschiene
Architektur
-
Polanzahl5
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZB32SEQ16
-

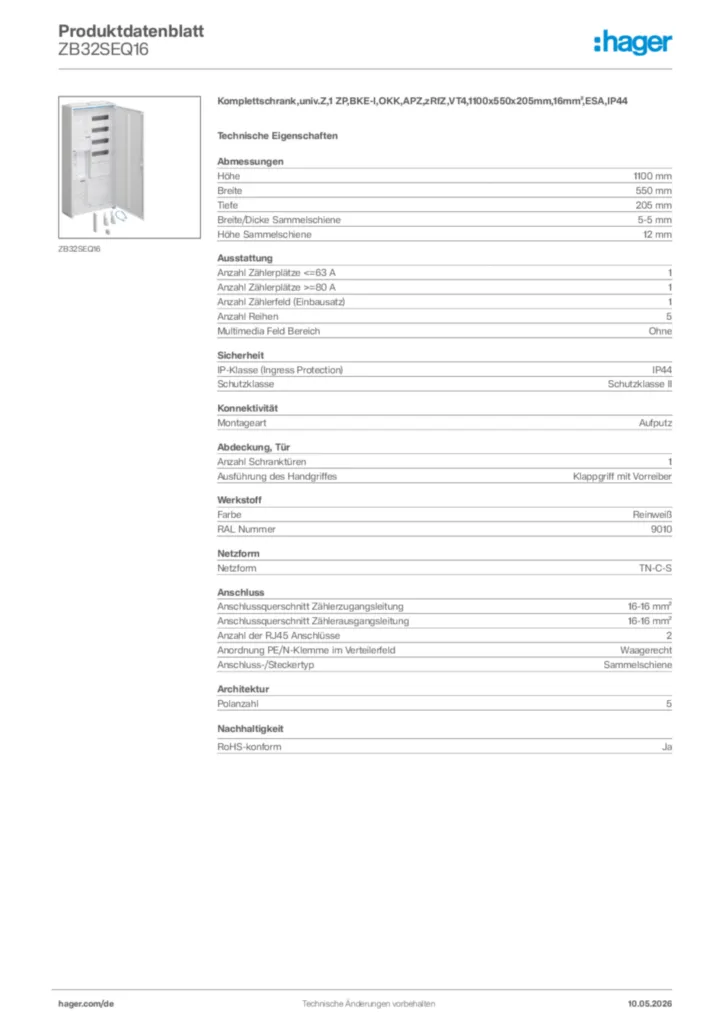

Produktdatenblatt
Hager Produktdatenblatt ZB32SEQ16
Komplettschrank,univ.Z,1 ZP,BKE-I,OKK,APZ,zRfZ,VT4,1100x550x205mm,16mm²,ESA,IP44
PDF -
Montageanleitung
Montageleitung univers Z Innenausbau
Montageanleitung International 2022-11-23
PDF15,39 MB -
Tools
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Konformitätserklärung de-DE, en-GB 2025-08-12
PDF444,52 kB
