Zähleranschlusssäule 175, universZ, 1 Zählerplatz, 3-Punkt, 5-polig ZAS175HH1
EAN
3250611071297
Marke
Hager
VPE
1 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Verfügbarkeit und Preis auf Anfrage
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Quick-Connect Klemme 4 Produkte verfügbar -
Zubehör 3 Produkte verfügbar -
eHz-Anschlusskassette und -Adapter 1 Produkte verfügbar -
Modularer Lasttrennschalter 1 Produkte verfügbar -
SLS-Schalter 3 Produkte verfügbar -
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 2 Produkte verfügbar
Optionales Zubehör
-
KN06N
Klemmen QC N 6Klemmstellen
6,01 € / Stück* -
KN06EKlemmen QC PE 6Klemmstellen
6,01 € / Stück* -
FZ381Träger, univers Z, mit 2 x 14 PE/N-Klemmen in Quick-Connect Technik, waagerecht
23,30 € / Stück* -
FZ383Träger, univers Z, mit 2 x 22 PE/N-Klemmen in Quick-Connect Technik, waagerecht
33,90 € / Stück*
-
SH363N
Kompaktschalter 63A 3 Schließer 400V AC 2, 5PLE
58,50 € / Stück*
-
KJ05Z
Plombierhaube, univers Z, für alle KJ30..
29,70 € / Stück* -
KJ03ZSteckerstifte für Zählersteckklemme 63A, 7x45mm, Drehstrom
13,10 € / Set*
-
ZAY78842Doppelschließung, Zubehör, komplett, ohne Profilhalbzylinder
66,70 € / Stück* -
ZAY50994Profilhalbzylinder, Zubehör, mit 2 Schlüsseln
28,30 € / Stück*
-
KN00AKlemmenträger QC Universaladapter
4,91 € / Stück*
-
KH23CHauptleitungsabzweigklemme universZ 3P 2x25/2x16mm² fingersicher
23,90 € / Stück* -
KH25CHauptleitungsabzweigklemme univers 5P 2x25/2x16mm² fingersicher
39,30 € / Stück*
-
ZAY69846Türöffnungsbegrenzer, Zubehör
60,70 € / Stück*
-
ZAY90274Bodenrost, Zubehör, aus Stahlblech, für Baureihe 155/175/205
170,10 € / Stück*
-
FZ818Plantasche, Kunststoff, DIN A4, selbstklebend
35,00 € / Stück*
-
ZAN334CHausanschlusskasten, KH00, Baureihe K3, 1x3NH00, Polyesterdeckel
224,30 € / Stück*
-
KU9K43HESKomplettset, univers Z, 1 x Kanal 450x30mm, und alle Zubehöre
12,80 € / Stück* -
KU9K43HWKanal, univers Z, 450x30 mm, mit Deckel, Befestigungsschrauben, 1 Set=20 Stück
130,50 € / Stück* -
KU9K46HESKomplettset, univers Z, 1 x Kanal 450x60mm, und alle Zubehöre
14,70 € / Stück* -
KU9K46HWKanal, univers Z, 450x60 mm, mit Deckel, Befestigungsschrauben, 1 Set20 Stück
171,40 € / Stück* -
KU9K73HESKomplettset, univers Z, 1 x Kanal 750x30mm, und alle Zubehöre
17,40 € / Stück* -
KU9K73HWKanal, univers Z, 750x30 mm, mit Deckel, Befestigungsschrauben, 1 Set20 Stück
224,30 € / Stück* -
KU9K76HESKomplettset, univers Z, 1 x Kanal 750x60mm, und alle Zubehöre
19,70 € / Stück* -
KU9K76HWKanal, univers Z, 750x60 mm, mit Deckel, Befestigungsschrauben, 1 Set=20 Stück
264,60 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1710 mm
-
Breite583 mm
-
Tiefe277 mm
-
Breite/Dicke Sammelschiene5 - 5 mm
-
Höhe Sammelschiene12 mm
Ausstattung
-
Anzahl Felder2
-
Anzahl Zählerplätze <=63 A1
-
Anzahl Zählerplätze >=80 A0
-
Anzahl der Leerplätze0
-
Anzahl Zählerfeld (Einbausatz)1
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE0
-
Anzahl Reihen1
-
Multimedia Feld BereichOhne
-
Anzahl Sammelschienendurchführungen0
-
Anschluss-/Steckertyp NAR SG/TRE FeldSammelschiene
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
-
SchutzklasseSchutzklasse II
Konnektivität
-
Montageartteilversenkt
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser2
-
Ausführung des HandgriffesSchwenkhebelgriff
Werkstoff
-
FarbeLichtgrau
-
RAL Nummer7035
Netzform
-
NetzformTN-S
Kapazität
-
Anzahl Verteilerfeld1
Anschluss
-
Art der SammelschieneneinspeiseklemmeBis 16 mm²
-
Anschlussquerschnitt Zählerzugangsleitung10-10 mm²
-
Anschlussquerschnitt Zählerausgangsleitung10-10 mm²
-
Anzahl der RJ45 Anschlüsse0
-
Anschluss-/SteckertypSammelschiene
Architektur
-
Polanzahl5
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

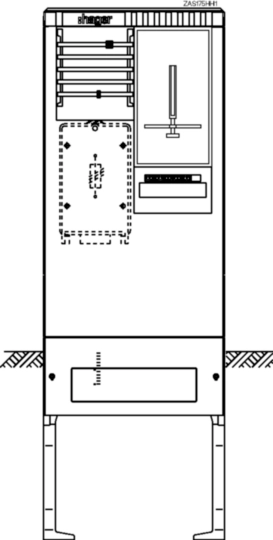

Produktbild ZAS175HH1
-
Produktdatenblatt

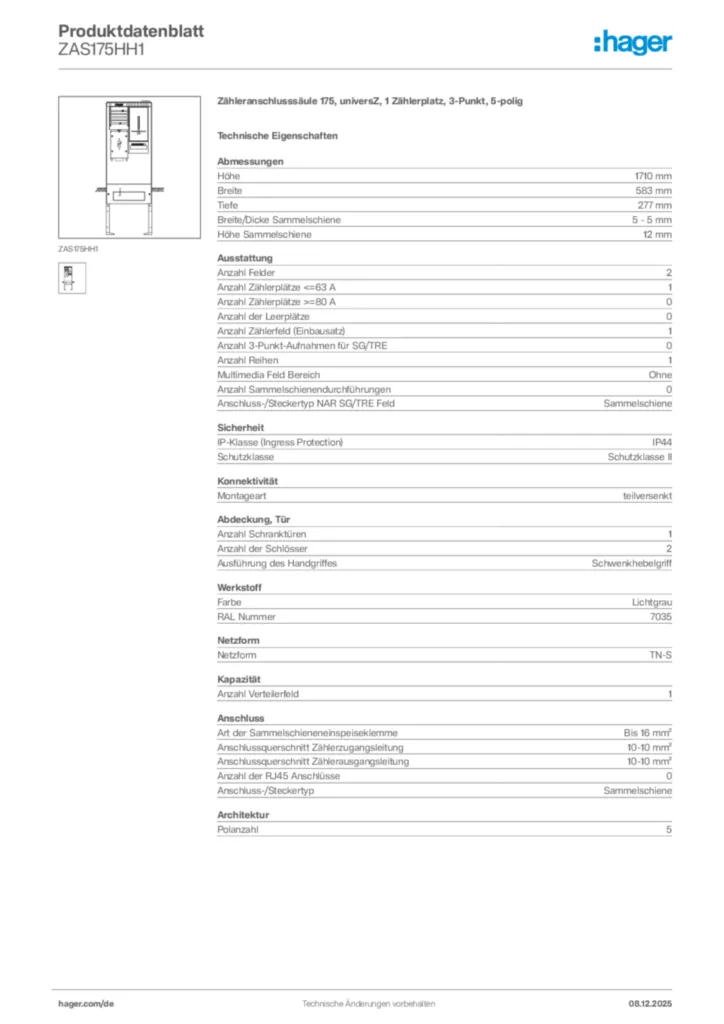

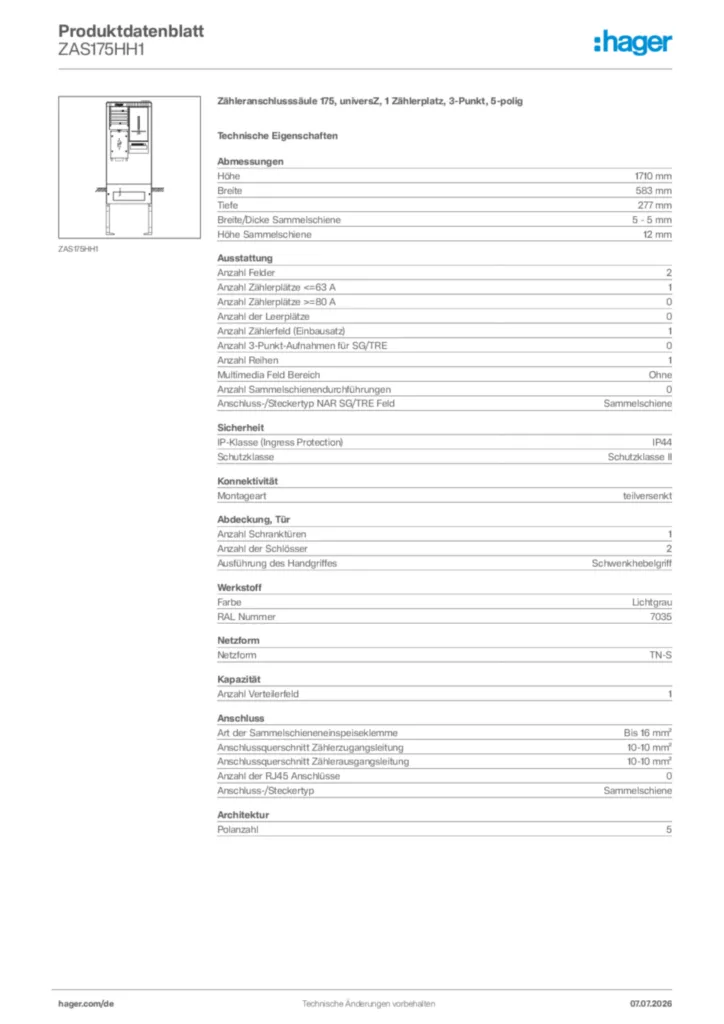

Hager Produktdatenblatt ZAS175HH1
Zähleranschlusssäule 175, universZ, 1 Zählerplatz, 3-Punkt, 5-polig
PDF -
Bedienungsanleitung
Montageanleitung Schließvorrichtung für 2 Profilhalbzylinder
Bedienungsanleitung de-DE 2016-04-25
PDF192,95 kB
Montageanleitung für ZAY95075 - Sockelfüller, Zubehör
Bedienungsanleitung de-DE 2022-02-01
PDF150,99 kB -
Montageanleitung
Montageanleitung für Türgriff KVS/ZAS
Montageanleitung International 2020-01-01
PDF628,68 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-03-10
PDF204,16 kB
