Deutschland
EAN
4012002244425
Marke
Hager
VPE
1 Stück
Preisgruppe
T070
Versorgungseinheit E09 200x253mm für 12mm Bodenbelag aus Polyamid eisengrau VE09127011
Preis
121,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Optionales Zubehör
-
Zubehör für Flachkette 2 Produkte verfügbar -
Rastleiterverlängerung 1 Produkte verfügbar -
Deckeleinlage 2 Produkte verfügbar
Kompatible Produkte
-
Passend zu 4 Produkte verfügbar
Optionales Zubehör
Passend zu
-
UDM3200E09Montagedeckel für Universal-Bodendose Größe 3 gestanzt E09 200x253mm
104,00 € / Stück* -
UDM2200E09Montagedeckel für Universal-Bodendose Größe 2 gestanzt E09 200x253mm
84,90 € / Stück* -
SEVE09200Schalungselement für Einbaueinheit E09 200x253mm aus Styropor Höhe 200mm
14,40 € / Stück* -
BKSAE09Anschlussdose gestanzt E09 200x253mm zum Anbau an estrichbündige Bodenkanäle
358,20 € / Stück*
Technische Merkmale
Architektur
-
Mit BodenbelagsschutzrahmenJa
-
Mit BodenbelagsaussparungJa
Abmessungen
-
Einbautiefe84 mm
-
Einbaubreite253 mm
-
Einbaulänge200 mm
-
Länge219 mm
-
Breite272 mm
-
Tiefe der Bodenbelagsaussparung12 mm
Konfiguration
-
Einbaugröße (Unterflursyteme)E09
Installation, Montage
-
Geeignet für HohlbodenJa
-
Geeignet für BetoninstallationJa
-
Geeignet für AussenbereichNein
-
Geeignet für DoppelbodeneinbauJa
-
Geeignet für FeuchtreinigungNein
Anleitung
-
BodenpflegeTrocken
Werkstoff
-
WerkstoffPolyamid (PA)
-
FarbeEisengrau
-
RAL Nummer7011
Abdeckung, Tür
-
Werkstoff DeckelPolyamid (PA)
Einsatzbedingungen
-
Vertikale Last auf große Fläche (schwere Last)5 kN
-
Vertikale Last auf kleine Fläche3 kN
Funktionen
-
Geeignet für UnterflurkanalJa
Form
-
FormRechteckig
Texte
-
KabelauslassMit Kabelauslass im Deckel
Anschluss
-
Anzahl der Leitungs-/Rohreinführungen1
Ausstattung
-
Anzahl der Steckdosen SCHUKO9
-
Anzahl der einbaubaren Geräte0
-
Anzahl der Gerätebecher0
-
Anzahl der Steckdosen BS13630
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
-
Stoßfestigkeit IKIK08
-
Schutzart IP im ungenutzten ZustandIP30
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild VE09127011
-

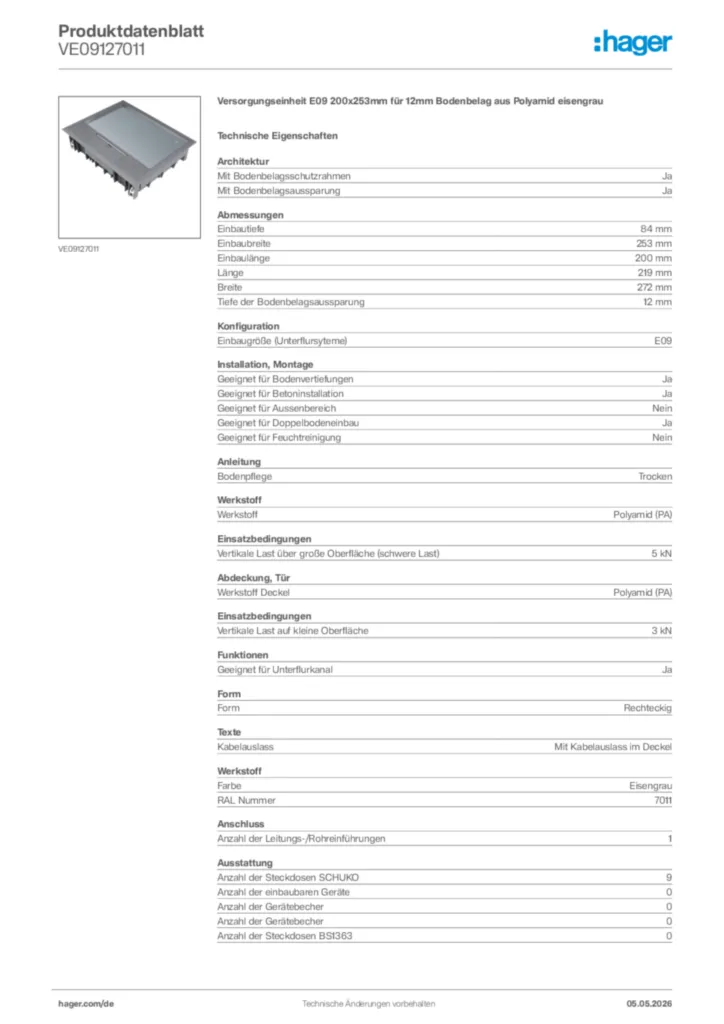

Produktdatenblatt
Hager Produktdatenblatt VE09127011
Versorgungseinheit E09 200x253mm für 12mm Bodenbelag aus Polyamid eisengrau
PDF -
Bedienungsanleitung
Montageanleitung für GTVRxx, UDKPxx, VExx, VRxx - Versorgungseinheiten, Geräteträger, Bodendosen-Sets (Stand: 05.2016)
Bedienungsanleitung International 2016-05-10
PDF2,20 MB -
Montageanleitung
Montageanleitung für VExx, VEQxx, VQ06xx, VQ12xx, VR06xx, VR1xx - Versorgungseinheiten (Stand: 05.2016)
Montageanleitung International 2016-05-10
PDF2,45 MB -
Technische Broschüre
Flexibel versorgen
Bodeninstallationssysteme von Hager (13DE0029)
PDF7,21 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
Estrichüberdecktes Kanalsystem electraplan UK
Bestellhilfe (23DE0166)
PDF2,32 MB -
Produktinformation
Versorgungseinheit VE09
(16DE0111_21)
PDF355,94 kB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Belastungen
Bodeninstallationssysteme - Belastungen (DE, 02-2024)
PDF391,15 kB
Bodeninstallationssysteme - Hinweis für den Bodenleger
Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)
PDF2,54 MB
Bodeninstallationssysteme - Schutzarten
Bodeninstallationssysteme - Schutzarten (DE, 02-2024)
PDF882,67 kB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB -
Tools & Software
Cable Management Revit Plugin
MSI50,17 MB -
Produkt Zeichnung
Technical Drawing of VE0912
Product Drawing International 2022-10-07
PDF144,36 kB -
STEP Dateien
Step Model VE0912
STEP Dateien International 2026-04-15
STP1,05 MB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99,71 MB
Bodeninstallationssysteme - Handbuch: Einbaueinheiten
Bodeninstallationssysteme - Handbuch: Einbaueinheiten (DE, 04-2024)
PDF21,13 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB
Floor installation systems - Handbook: Installation units
Floor installation systems - Handbook: Installation units (EN, 12-2024)
PDF21,12 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Online Konfigurator für Unterflurversorgungseinheiten und Decken-/Bodenanschlusssäulen
Konfigurieren Sie per Drag & Drop Ihre Unterflurversorgungseinheit oder Decken- und Bodenanschlusssäule.
URL -
Konformitätserklärung
CE-Konformitätserklärung für VQxx, VRxx, VExx, VDQxx, VDRxx, VDExx - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF48,47 kB
EU-Konformitätserklärung VQ_VR_VE
Konformitätserklärung International 2017-11-20
PDF120,65 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BSR02D01Installationsdose R02, 2x SCHUKO, Keystone Typ 01 2-f, Metall Klappdeckel silberPreis355,10 €/ Stück * -
2
BSR02MTKMetall Tubus Deckel für Installationsdose R02 Alt KupferPreis307,50 €/ Stück * -
3
BSR02MTMMetall Tubus Deckel für Installationsdose R02 Alt MessingPreis307,50 €/ Stück * -
4
BSR02MTSMetall Tubus Deckel für Installationsdose R02 SilberPreis282,40 €/ Stück * -
5
BSR02D03Installationsdose R02, 2x SCHUKO, Keystone Typ 01 2-f, Kunststoff KlappdeckelPreis163,30 €/ Stück *
Ausschreibungstext
Versorgungseinheit E09 200x253mm für 12mm Bodenbelag aus Polyamid eisengrau
Versorgungseinheit nach DIN EN 50085-1 und DIN EN 50085-2-2, inklusive Universal-Befestigungsset, mit Belagschutzrahmen, Gerätebecher stufenweise bis 18 mm absenkbar, mit Anschlussmöglichkeit für Flachkette.
Mit Bodenbelagsschutzrahmen: Ja
Mit Bodenbelagsaussparung: Ja
Einbautiefe: 84 mm
Einbaubreite: 253 mm
Einbaulänge: 200 mm
Länge: 219 mm
Breite: 272 mm
Tiefe der Bodenbelagsaussparung: 12 mm
Einbaugröße (Unterflursyteme): E09
Geeignet für Bodenvertiefungen: Ja
Geeignet für Betoninstallation: Ja
Geeignet für Aussenbereich: Nein
Geeignet für Doppelbodeneinbau: Ja
Geeignet für Feuchtreinigung: Nein
Bodenpflege: Trocken
Werkstoff: Polyamid (PA)
Vertikale Last über große Oberfläche (schwere Last): 5 kN
Werkstoff Deckel: Polyamid (PA)
Vertikale Last auf kleine Oberfläche: 3 kN
Geeignet für Unterflurkanal: Ja
Form: Rechteckig
Kabelauslass: Mit Kabelauslass im Deckel
Halogenfrei: Ja
Farbe: Eisengrau
RAL Nummer: 7011
Anzahl der Leitungs-/Rohreinführungen: 1
Anzahl der Steckdosen SCHUKO: 9
Anzahl der einbaubaren Geräte: 0
Anzahl der Gerätebecher: 0
Anzahl der Gerätebecher: 0
IP-Klasse (Ingress Protection): IP20
Stoßfestigkeit IK: IK08
Schutzart IP im ungenutzten Zustand: IP30
Fabrikat : Hager oder gleichwertig
Artikel : VE09127011
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Versorgungseinheit nach DIN EN 50085-1 und DIN EN 50085-2-2, inklusive Universal-Befestigungsset, mit Belagschutzrahmen, Gerätebecher stufenweise bis 18 mm absenkbar, mit Anschlussmöglichkeit für Flachkette.
Mit Bodenbelagsschutzrahmen: Ja
Mit Bodenbelagsaussparung: Ja
Einbautiefe: 84 mm
Einbaubreite: 253 mm
Einbaulänge: 200 mm
Länge: 219 mm
Breite: 272 mm
Tiefe der Bodenbelagsaussparung: 12 mm
Einbaugröße (Unterflursyteme): E09
Geeignet für Bodenvertiefungen: Ja
Geeignet für Betoninstallation: Ja
Geeignet für Aussenbereich: Nein
Geeignet für Doppelbodeneinbau: Ja
Geeignet für Feuchtreinigung: Nein
Bodenpflege: Trocken
Werkstoff: Polyamid (PA)
Vertikale Last über große Oberfläche (schwere Last): 5 kN
Werkstoff Deckel: Polyamid (PA)
Vertikale Last auf kleine Oberfläche: 3 kN
Geeignet für Unterflurkanal: Ja
Form: Rechteckig
Kabelauslass: Mit Kabelauslass im Deckel
Halogenfrei: Ja
Farbe: Eisengrau
RAL Nummer: 7011
Anzahl der Leitungs-/Rohreinführungen: 1
Anzahl der Steckdosen SCHUKO: 9
Anzahl der einbaubaren Geräte: 0
Anzahl der Gerätebecher: 0
Anzahl der Gerätebecher: 0
IP-Klasse (Ingress Protection): IP20
Stoßfestigkeit IK: IK08
Schutzart IP im ungenutzten Zustand: IP30
Fabrikat : Hager oder gleichwertig
Artikel : VE09127011
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.
