Kleinverteiler volta, Multimedia, Aufputz, 3-reihig, geschlitzte Stahlblechtür VA36NW
Der Kleinverteiler volta von Hager, speziell für Multimedia-Anwendungen, ist ein Aufputz-Verteilerkasten mit drei Reihen. Ausgestattet mit einer geschlitzten Stahlblechtür bietet er eine robuste und sichere Lösung für Installationsverteiler. Ideal für den Einsatz in Wohn- und Geschäftsbereichen, sorgt er für eine effiziente und organisierte Kabelverwaltung bei Multimedia-Installationen.
EAN
3250616411494
Marke
Hager
VPE
1 Stück
Preisgruppe
H120
Preis
376,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für Klemmen 6 Produkte verfügbar -
Steckdose 1 Produkte verfügbar -
Patchkabel 3 Produkte verfügbar -
Abdeckungen/Blenden/Blendrahmen 1 Produkte verfügbar -
Tür/Bedienfeld 2 Produkte verfügbar -
Sortimentskasten für Schrauben 2 Produkte verfügbar
Optionales Zubehör
-
VZ711
Klemmenträger, volta, für Verteilergröße 12 PLE, golf, vector, Zubehör
6,21 € / Stück* -
VZ461Klemmenträger Volta QuickConnect bestückt 1R
22,00 € / Stück* -
VZ462Klemmenträger Volta QuickConnect bestückt 2R
32,00 € / Stück* -
VZ463Klemmenträger Volta QuickConnect bestückt 3R
39,70 € / Stück* -
VZ464Klemmenträger Volta QuickConnect bestückt 4R
45,20 € / Stück* -
VZ713Adapter 1 Modul. Quick Connect in volta APV, 10 Stück
19,60 € / Stück*
-
TN733
Patchkabelset Kat.6 S/FTP, RJ45 mit 4 Stück a 300mm
61,40 € / Set* -
TN735Patchkabelset Kat.6, S/FTP RJ45 mit 4 Stück a 500mm
65,60 € / Set* -
TN740Patchkabel Kat.6 S/FTP RJ45, 1000mm
23,80 € / Stück*
-
VZ717
Beschriftungssystem, Volta, 10 Stück
8,81 € / Set*
-
VA36K
Tür, volta, APV, 3-reihig, klarsicht, mit Türschild
72,40 € / Stück* -
VA36WTür, volta, APV, geschlitzt, 3-reihig, Kunststoff, IP30
88,00 € / Stück*
-
VZ950
Blechschraubensatz Multimedia, 4, 2 x 13mm, 50 Stück
16,30 € / Stück* -
VZ951Blechschraubensatz Multimedia, 4, 2 x 22mm, 50 Stück
16,60 € / Stück*
-
VZ10DSKeystone Modul, universal, Displayport, MiniDP Buchse auf Displayport-Buchse
32,80 € / Stück* -
VZ10LLCKeystone Modul, universal, LWL, LC Buchse auf LC Buchse, DuPLEx, weiß
34,50 € / Stück* -
VZ10LSCKeystone Modul, univers, LWL, SC Buchse auf SC Buchse, SimPLEx, Multimode, weiß
31,10 € / Stück* -
VZ20HAKeystone Modul, universal, HDMI Buchse auf HDMI Buchse, 90° gewinkelt
29,80 € / Stück* -
VZ20HSKeystone Modul, universal, HDMI Buchse auf HDMI Buchse, 180°, kompakte Bauform
23,70 € / Stück* -
VZ20USKeystone Modul, universal, USB, USB 2.0 A-Buchse auf USB 2.0 A-Buchse
19,10 € / Stück* -
VZ30UAKeystone Modul, universal, USB 3.0 A-Buchse 90° gewinkelt auf USB 3.0 A-Buchse
25,30 € / Stück* -
VZ30USKeystone Modul, universal, USB, USB 3.0 A-Buchse auf USB 3.0 A-Buchse
24,90 € / Stück*
-
VZ412Rangierkanal, volta, APV
42,60 € / Stück*
-
VZ408Kabelabfangschienen Volta APV
16,10 € / Stück* -
VZ698Kabelhalter, volta, APV, 6 Stück
6,81 € / Stück*
-
VZ00LKMontageplatte, volta, segmentiert, 95x265 mm, mit Schrauben
30,40 € / Stück*
-
FZ06MMOPatch-Panel 6-fach (E-Dat), ohne Module , für Hutschiene oder geschraubt
35,70 € / Stück* -
FZ06MKPatch-Panel 6-fach, für Keystone, ohne Module, für Hutschiene oder geschraubt
35,70 € / Stück* -
FZ12MMPatch-Panel, univers 12-fach(E-Dat) inkl 6xRJ45 Module, f.Hutschiene/geschraubt
171,30 € / Stück* -
FZ12MKPatch-Panel, univ., 12-fach, für Keystone, o. Module, für Hutschiene/geschraubt
66,20 € / Stück* -
FZ12MMOPatch-Panel, univers 12-fach (E-Dat) ohne Module, für Hutschiene oder geschraubt
66,20 € / Stück*
-
VZ404Reinigungsmittel, volta, für Kunststoffoberflächen
35,90 € / Stück*
-
VZ407Plantasche, Volta, 220x240mm, für Dokumente, klarsicht
9,31 € / Stück*
Technische Merkmale
Spannung
-
Nennspannung400 - 400 V
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufAufputz
Leistung
-
Maximale Verlustleistung pro Schrank bei ΔT=20K40 W
Ausstattung
-
Anzahl der Schienen1
-
Anzahl Reihen3
-
Anzahl Felder1
-
Mit SchlossNein
-
Mit MontageplatteJa
Kapazität
-
Anzahl Module36
-
Anzahl der halben Module von 17,5 mm pro Klemmenschiene72
Funktionen
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe515 mm
-
Breite305 mm
-
Tiefe96,50 mm
-
Breite in Teilungseinheiten12
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser0
-
Mit transparentem Deckel/TürNein
Werkstoff
-
RAL Nummer9010
-
FarbeReinweiß
-
Werkstoff MontageplatteAcrylnitril-Styrol-Acrylester (ASA), Polycarbonat (PC)
-
Ultraviolettstrahlen beständigNein
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK05
-
IP-Klasse (Ingress Protection)IP30
-
SchließungstypSchnappverschluss, Ohne Schloss
-
Glühdrahttest750 °C
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild VA36NW
-

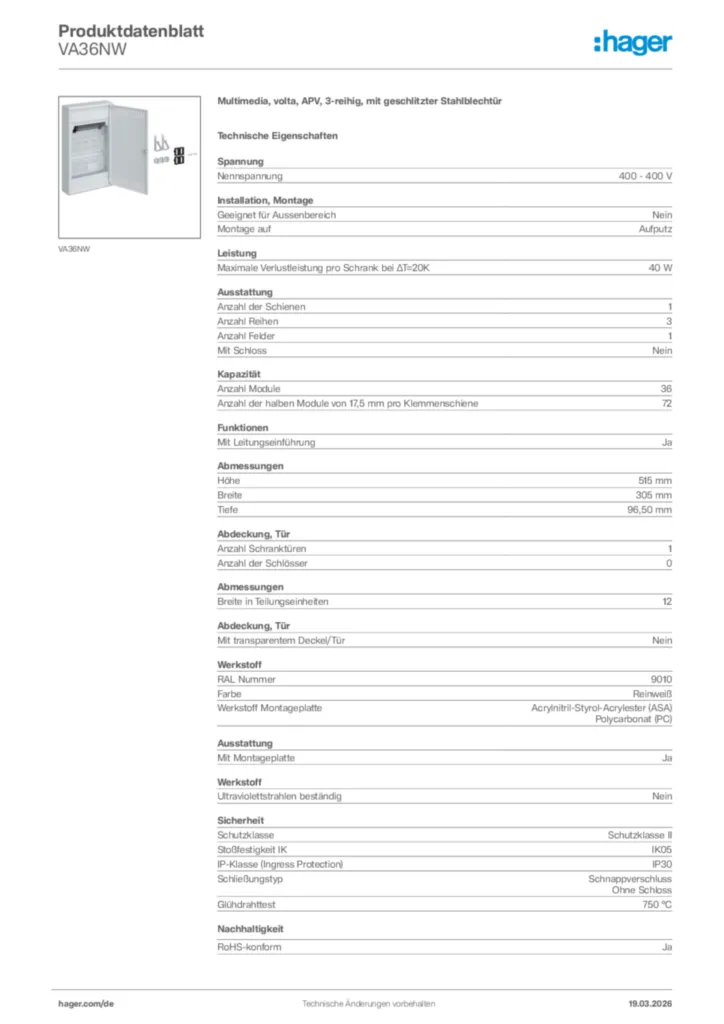

Produktdatenblatt
Hager Produktdatenblatt VA36NW
Multimedia, volta, APV, 3-reihig, mit geschlitzter Stahlblechtür
PDF -
Montageanleitung
Montageanleitung für VA36NW-VA48NW - Multimedia, volta, APV (DE-FR-EN-NL-DK-FI-NO-SV-IT-ES-PT-CZ-BA-UK-HR-HU-LT-LV-PL-RO-SK-RU-BG-GR-SI-EE-IS-AR, 2016-04)
Montageanleitung International 2016-04-19
PDF3,13 MB -
BIM Revit Objekte
Serie: Volta. Aufputz-Verteiler IP30 ohne DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,24 MB
Serie: Volta. Aufputz-Verteiler IP30 ohne DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,58 MB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
CE Declaration Volta Multimedia
Konformitätserklärung International 2020-09-07
PDF1,80 MB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FZ06MMOPatch-Panel 6-fach (E-Dat), ohne Module , für Hutschiene oder geschraubtPreis35,70 €/ Stück *
-
2
VZ316FBKOAX Modul (E-Dat), universal, IEC/Antennen-BuchsePreis25,40 €/ Stück * -
3
VZ318LCLWL Modul (E-Dat) LC-Duplex-BuchsePreis34,40 €/ Stück * -
4
VZ10LLCKeystone Modul, universal, LWL, LC Buchse auf LC Buchse, DuPLEx, weißPreis34,50 €/ Stück *
-
5
VZ10DSKeystone Modul, universal, Displayport, MiniDP Buchse auf Displayport-BuchsePreis32,80 €/ Stück *
Ausschreibungstext
Multimedia, volta, APV, 3-reihig, mit geschlitzter Stahlblechtür
Installationskleinverteiler Aufputz aus Kunststoff, nach DIN VDE 61439-3, geeignet zum Einsatz in Wohngebäuden nach DIN 18015 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus: Kunststoffbodenplatte mit serienmäßigem Leitungsabfang, Lüftungstür aus Stahlblech pulverbeschichtet und eingebrannt, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links.
Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach DIN EN 50310 (VDE 0800-2-310) sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden.
Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdosen (90° drehbar) montiert. Über eine Anschlussklemme sind die Steckdosen direkt anschließbar. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar. Die 3-fach Schutzkontaktsteckdose ist zusätzlich in zwei Positionen auf einer DIN-Hutschiene montierbar.
Hinweis: Ein Überspannungsschutzmodul Typ 3 kann direkt angeschlossen werden (nicht enthalten).
Montage auf: Aufputz
Anzahl der Schienen: 1
Anzahl Reihen: 3
Anzahl Felder: 1
Anzahl Module: 36
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 72
Höhe: 515 mm
Breite: 305 mm
Tiefe: 96,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff Montageplatte: Acrylnitril-Styrol-Acrylester (ASA)
Polycarbonat (PC)
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK05
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VA36NW
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Installationskleinverteiler Aufputz aus Kunststoff, nach DIN VDE 61439-3, geeignet zum Einsatz in Wohngebäuden nach DIN 18015 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus: Kunststoffbodenplatte mit serienmäßigem Leitungsabfang, Lüftungstür aus Stahlblech pulverbeschichtet und eingebrannt, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links.
Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach DIN EN 50310 (VDE 0800-2-310) sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden.
Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdosen (90° drehbar) montiert. Über eine Anschlussklemme sind die Steckdosen direkt anschließbar. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar. Die 3-fach Schutzkontaktsteckdose ist zusätzlich in zwei Positionen auf einer DIN-Hutschiene montierbar.
Hinweis: Ein Überspannungsschutzmodul Typ 3 kann direkt angeschlossen werden (nicht enthalten).
Montage auf: Aufputz
Anzahl der Schienen: 1
Anzahl Reihen: 3
Anzahl Felder: 1
Anzahl Module: 36
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 72
Höhe: 515 mm
Breite: 305 mm
Tiefe: 96,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff Montageplatte: Acrylnitril-Styrol-Acrylester (ASA)
Polycarbonat (PC)
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK05
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VA36NW
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
