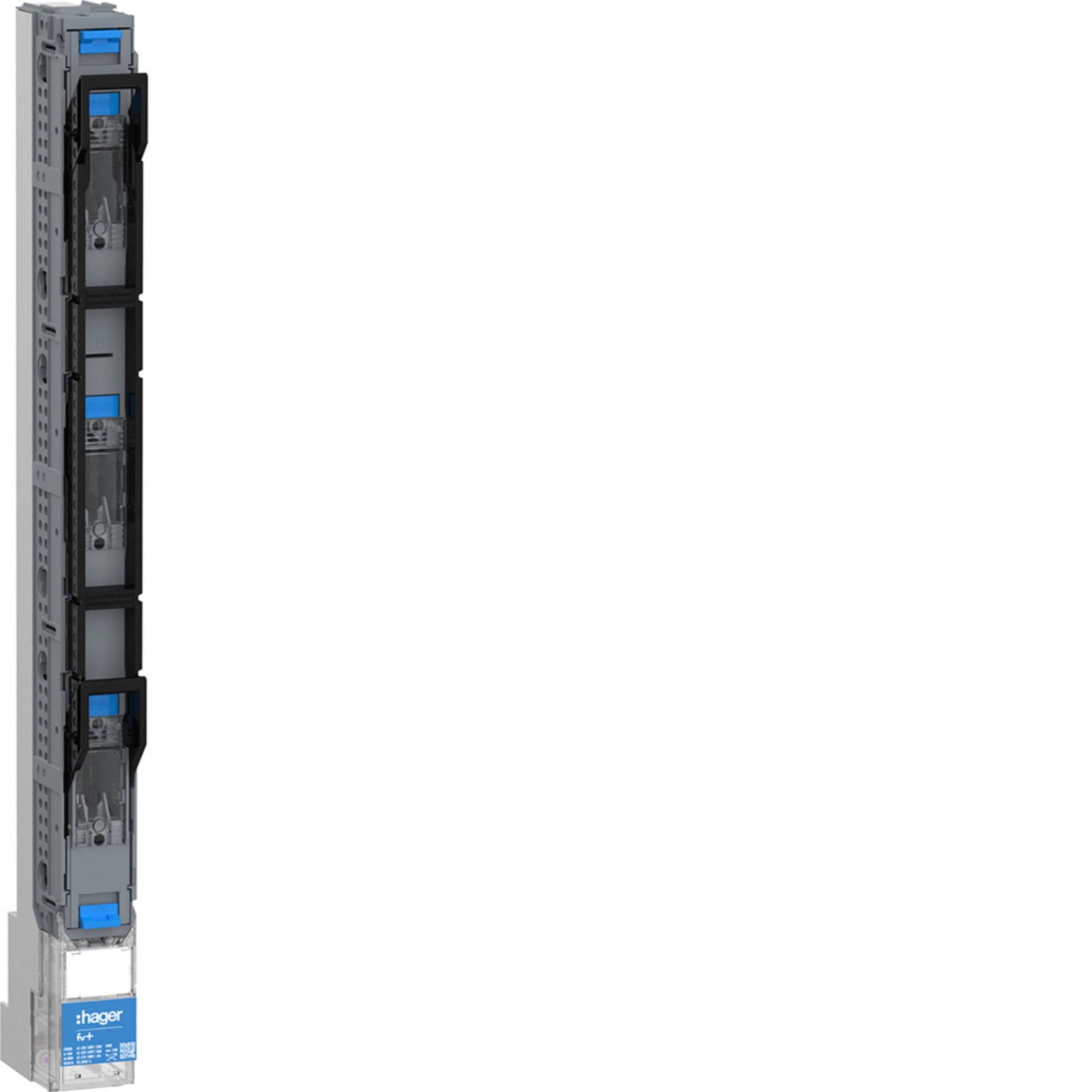

NH00-Sicherungslastschaltleiste 160A 185mm flach 3-polig Klemme universN LV8SG00RTPS
Preis
171,80 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Kabelklemmenanschluss 3 Produkte verfügbar -
Verriegelungsfunktionen 1 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 12 Produkte verfügbar -
Schraube 1 Produkte verfügbar -
Sammelschienenträger 2 Produkte verfügbar -
Hutschienenadapter 2 Produkte verfügbar
Optionales Zubehör
-
LVZ00C
Druckstücke LV für Direktanschluss von Kabeln 1, 5 - 95 mm² Gr.00
24,40 € / Stück* -
LVZ00APrismenanschluss LV 95mm² für NH00/60-100-185mm, rostgeschützt
36,00 € / Stück* -
LVZ001APrismenanschluss für LV NH00 185mm, 70-150 mm², rostgeschützt
61,60 € / Stück*
-
LVZ00RATV185
Reserveplatzabdeckung Gr.00 185mm Einbautiefe 150mm
81,10 € / Stück* -
LVZAWSeitlicher Abstützwinkel fv+ / LV für die Befestigung der Blendstreifenprofile
7,50 € / Stück* -
LVZGETGeräteträger LV mit DIN-Halterung und Aufnahme Trennklemmen, LV Gr. 1-3
89,50 € / Stück* -
LVZGZTVGeräteträger LV, 2 DIN-Halterungen, Aufnahme Trennklemmen, LV Gr. 1-3
89,70 € / Stück* -
LVZASDDoppelanschlusslasche LV NH00/185 für 2 Leiter bis 35mm², rostfrei(SET=3 Stück)
60,50 € / Stück* -
LVZ00BERASchutzstopfen für Reserveplatzabdeckung LVZR00RAT185
2,25 € / Stück* -

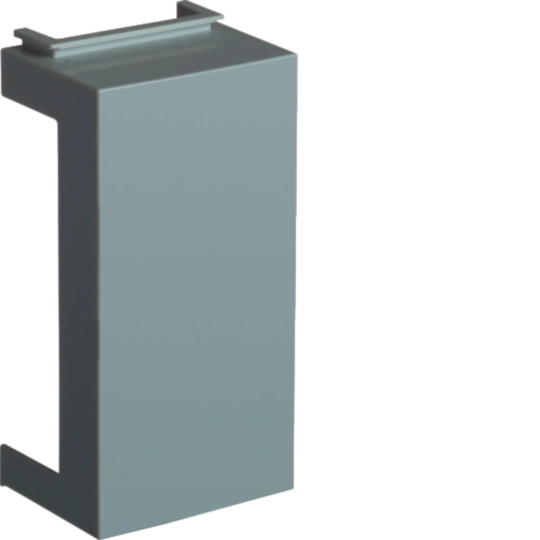

LV8Z00AHBGerätehalter als Blindelement für FV+ Gr. 00, 95mm lang ohne Ausschnitt
21,60 € / Stück* -

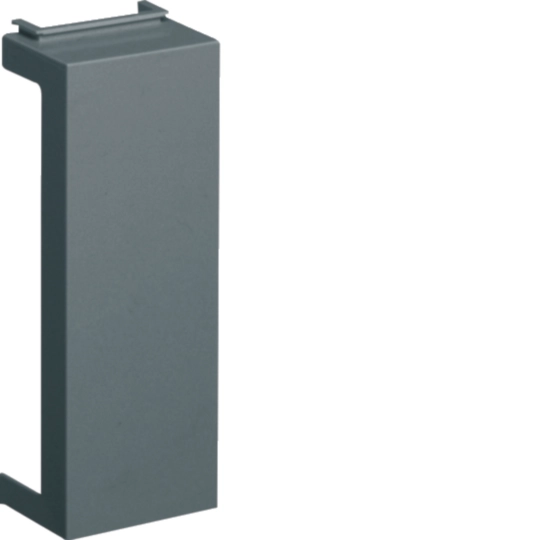

LV8Z00AHBLMessgerätehalter FV+ lang 135mm für Gr. 00/100/185, Blindelement
28,70 € / Stück* -

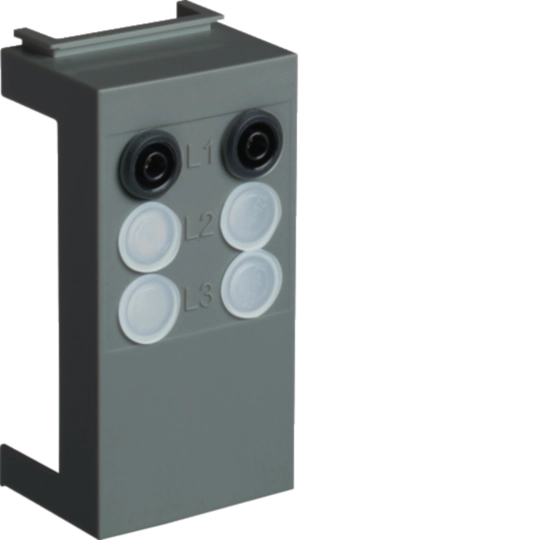

LV8Z00AHDMessgerätehalter FV+, ku. 95mm Gr.00/100/185mm für Amperenmeter steckbar 3phasig
20,00 € / Stück* -
LV8Z00AHEMessgerätehalter FV+, kurz 95mm zu Gr. 00/100/185mm für Amperenmeter steckbar
17,80 € / Stück* -

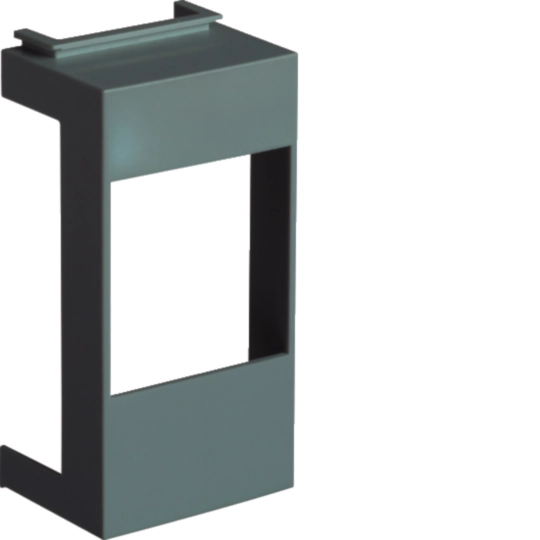

LV8Z00AVMessgerätehalter für FV+ Gr. 00, 95mm lang mit Ausschnitt 48x48mm
25,20 € / Stück* -

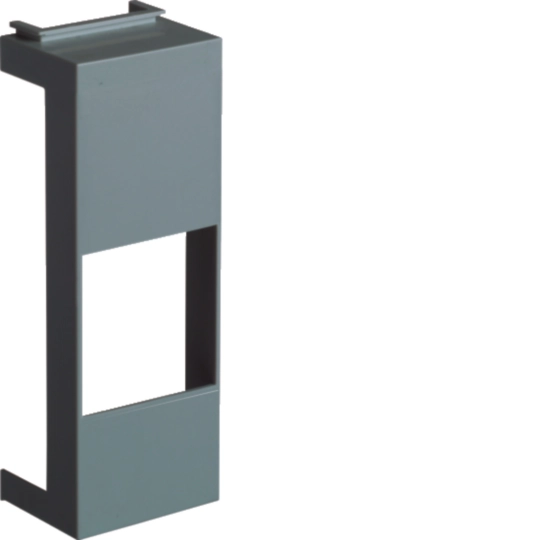

LV8Z00AVLMessgerätehalter für FV+ Gr. 00, 135mm lang mit Ausschnitt 48x48mm
30,30 € / Stück*
-
LVZ00SAR
Schraubanschluss M8x20mm rostfrei
8,70 € / Set*
-
LVZIT
Isolierträger 3-polige Feldverteilschienen 185mm Phasenmittenabstand
27,20 € / Stück* -
LVZIT1Isolierträger für N-/PEN-Schiene
11,90 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
Bedingter Bemessungskurzschlussstrom Icc120 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V gemäß IEC 61439-1 3.8.10.4120 kA
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V160 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V160 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 800V63 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 690V160 A
-
Bemessungsstrom bei Ue=400V AC gemäß IEC 61439-1 5.3.2160 A
-
Bemessungsstrom bei Ue=690V AC gemäß IEC 61439-1 5.3.2160 A
-
Bemessungsstrom bei Ue=800V AC gemäß IEC 61439-1 5.3.263 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V gemäß IEC 61439-1 3.8.10.4100 kA
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 160 A
-
Nennstrom für kurze Zeit Icw 1s IEC 609475 kA
Sicherung
-
SicherungsgrößeNH00
Konnektivität
-
AnschlussartDirektanschluss
-
MontageartSchraubbefestigung
Anschluss
-
Anschlussquerschnitt bei starrem Leiter (RE)2,5 - 95 mm²
-
Anschlussquerschnitt bei starrem Leiter (SE)2,5 - 95 mm²
-
Anschluss-/SteckertypKäfigklemme
-
Anschlussquerschnitt bei flexiblem Leiter (SM)2,5 - 95 mm²
-
Art der AnschlussraumabdeckungStandard-Anschlussraumabdeckung
-
Anschlussquerschnitt bei flexiblem Leiter (RM)2,5 - 95 mm²
Architektur
-
Polanzahl3
-
Anzahl der schaltbaren Pole3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment14 - 14 Nm
-
Drehmoment zur Befestigung auf Sammelschiene14 - 14 Nm
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele1400
-
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.41600
Sicherheit
-
IP-Klasse (Ingress Protection)IP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp8 kV
-
Bemessungsbetriebsspannung Ue690 - 690 V
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe676 mm
-
Tiefe127 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom22 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert12 W
-
Verlustleistung bei Volllast58 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Funktionen
-
Doppelt unterbrechendJa
Werkstoff
-
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)11 %
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LV8SG00RTPS
-
Produktdatenblatt

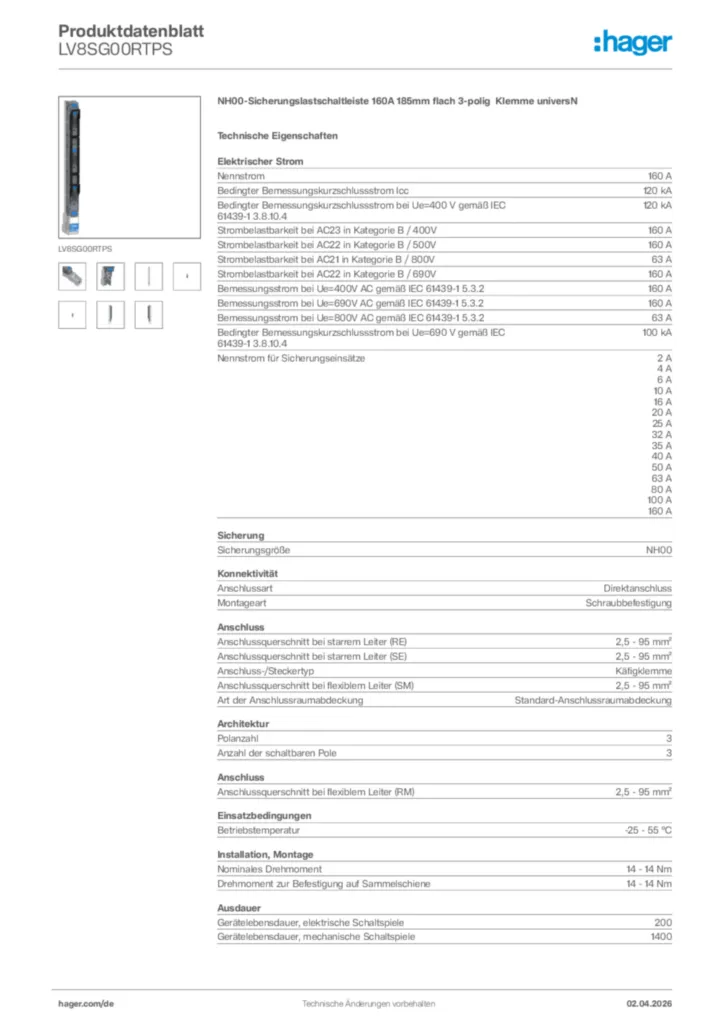

Hager Produktdatenblatt LV8SG00RTPS
NH00-Sicherungslastschaltleiste 160A 185mm flach 3-polig Klemme universN
PDF -
Montageanleitung

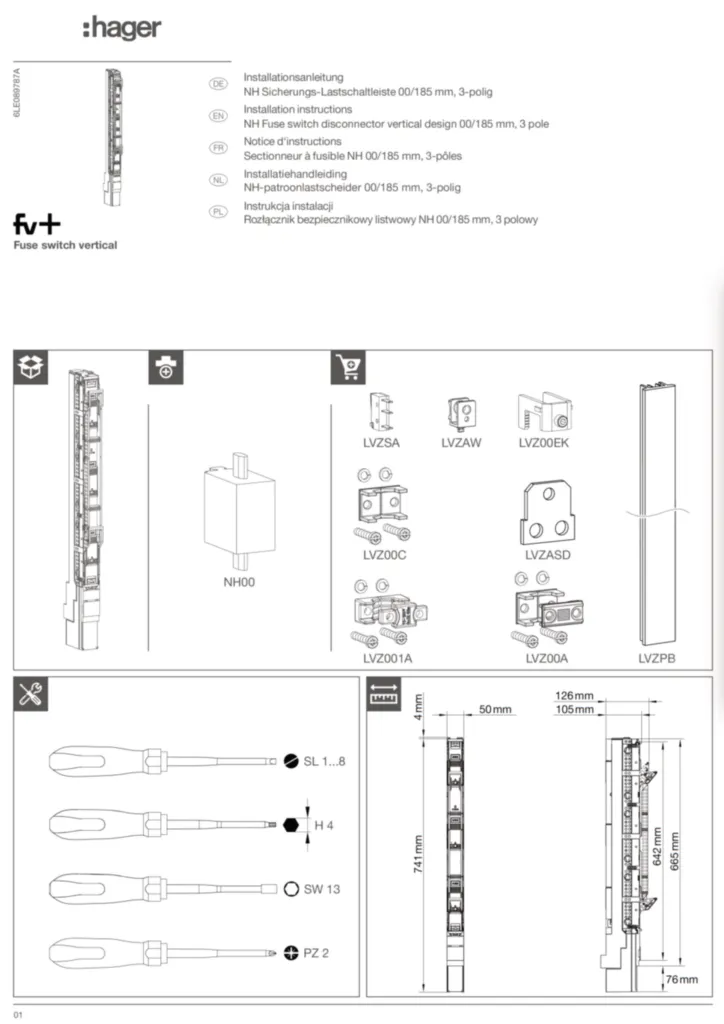

Montageanleitung International 2025-07-16
PDF13,34 MB
Montageanleitung International 2026-03-24
PDF31,22 MB
Montageanleitung de-DE 2026-03-24
PDF31,17 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-12-08
PDF442,34 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LV8SG00HSTPWSNH00-Sicherungslastschaltleiste 160A 185mm erhöht 3-polig M8 universNPreis174,30 €/ Stück * -
2
LV8SG1STPSNH1-Sicherungslastschaltleiste 250A 3-polig M12 kurze AbdeckungPreis270,80 €/ Stück * -
3
LVZKRSammelschienenklemme zu ReserveplatzabdeckungPreis48,80 €/ Set * -
4
LV8SG00STPSNH00-Sicherungslastschaltleiste 160A 185mm flach 3-polig M8 universNPreis154,00 €/ Stück * -
5
LV8ZMKKMessgerätehalter kurz FV+ Gr. 1-3, Höhe 97mm, für Messgeräte 72x72mmPreis8,60 €/ Stück *
Ausschreibungstext
NH00-Sicherungslastschaltleiste 160A 185mm flach 3-polig Klemme universN
NH-Sicherungslasttrennschalter in Leistenbauform nach IEC/EN 60947-3, VDE 0660 Teil 107;
zur sicheren Freischaltung und Absicherung von Leitungsabgängen in Niederspannungsschaltgerätekombinationen gemäß IEC/EN 61439
NH-Sicherungslasttrennschalter im ein- und ausgeschalteteten Zusatnd verschließbar und plombierbar. Sammelschienenabstand 185 mm, Baubreite 50mm (für Festeinbautechnik);
Einbautiefe von 100 mm (ohne Wandlereinbau) oder hohe Ausführung mit einer Einbautiefe von 154 mm (für Wandlereinbau);
Optional Hakenklemmenmontage möglich;
Zubehör wie Hilfskontakte, Kabelanschlussklemmen, Stromwandler, Mikroschalter zur Schaltstellungsanzeige möglich;
Parkstellung abschließbar mit 3 Vorhängeschlössern
Verschiebbares und verriegelbares Sichtfenster zur Spannungsprüfung;
Leistungsschild im eingebauten Zustand lesbar;
VDE konform;
Erfüllung der RoHS und REACH Umweltvorschriften sowie Bereitstellung der Umweltinformation durch ein Produktumweltprofil
(PEP - Product Environmental Profile)
Anschlussquerschnitt bei starrem Leiter (RE): 2,5 - 95 mm²
Anschluss-/Steckertyp: Käfigklemme
Anschlussquerschnitt bei flexiblem Leiter (SM): 2,5 - 95 mm²
Anschlussquerschnitt bei flexiblem Leiter (RM): 2,5 - 95 mm²
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 14 - 14 Nm
IP-Klasse (Ingress Protection): IP2X
Nennstrom für kurze Zeit Icw 1s IEC 60947: 5 kA
Isolationsspannung Ui: 1000 V
Abstand Sammelschienen: 185 mm
Höhe: 676 mm
Tiefe: 127 mm
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 38,46 W
Gesamtverlustleistung unter Nennstrom: 22 W
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : LV8SG00RTPS
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
