Der Sicherungslasttrennschalter LT253 wird auf der Cu-Sammelschiene im Abstand 60 mm montiert und schaltet als NH2-Ausführung 400 A Nennstrom allpolig. Das Klarsichtfenster zur Spannungsprüfung ist verschiebbar, der Griffeinsatz plombierbar. Nach DIN EN 60947-3 ausgeführt, ist der Schalter mit NH-Sicherungseinsätzen nach IEC 60269-2 bestückbar, angeschlossen wird über den Schraubanschluss M10.

EAN

3250614202537

Marke

Hager

VPE

1 Stück

Preisgruppe

H604

NH-Sicherungslasttrennschalter und Zubehör

Sicherungslasttrennschalter NH2/60mm, 400 A, Schraubanschluss M10, für Sammelschienenmontage LT253

Name: LT253
Brand: Hager
SKU: 39075-6000
Price: 897.1 EUR

Preis

897,10 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Stromwandler 5 Produkte verfügbar
Niederspannung HRC Sicherungseinsatz 3 Produkte verfügbar
Zubehör/Ersatzteile für NH-Unterteile 2 Produkte verfügbar
Hilfsschalterblock 1 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Kabelklemmenanschluss 3 Produkte verfügbar

Technische Merkmale

Bemessungsstrom IN

400 A
Nennstrom für kurze Zeit Icw 1s IEC 60947

15,20 kA
Bemessungsstrom bei Ue=690V AC gemäß IEC 61439-1 5.3.2

400 A
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=690V IEC 61439-1 3.8.10.4

400 A
Bedingter Bemessungskurzschlussstrom bei Ue=400 V gemäß IEC 61439-1 3.8.10.4

80 kA
Bemessungsstrom bei Ue=440V DC gemäß IEC 61439-1 5.3.2

400 A
Nennstrom bei 45 °C

380 A
Nennstrom bei 55 °C

340 A
Strombelastbarkeit bei AC23 in Kategorie B / 400V

400 A
Strombelastbarkeit bei AC22 in Kategorie B / 690V

400 A
Strombelastbarkeit bei AC23 in Kategorie B / 500V

400 A
Nennstrom für Sicherungseinsätze

25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A, 300 A
Nennstrom bei 40 °C

400 A
Nennstrom bei 70 °C

280 A
Bemessungsstrom bei Ue=400V AC gemäß IEC 61439-1 5.3.2

400 A
Bedingter Bemessungskurzschlussstrom bei Ue=500 V gemäß IEC 61439-1 3.8.10.4

80 kA
Bemessungsstrom bei Ue=250V DC gemäß IEC 61439-1 5.3.2

400 A
Nennstrom bei 65 °C

300 A
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=400V IEC 61439-1 3.8.10.4

400 A
Bemessungsstrom bei Ue=500V AC gemäß IEC 61439-1 5.3.2

400 A
Bedingter Bemessungskurzschlussstrom bei Ue=690 V gemäß IEC 61439-1 3.8.10.4

80 kA
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=500V IEC 61439-1 3.8.10.4

400 A
Nennstrom bei 60 °C

320 A
Nennstrom bei 50 °C

360 A

Sicherungsgröße

NH2

Anschlussquerschnitt bei flexiblem Leiter

70 - 300 mm²
Anschlussquerschnitt bei starrem Leiter

70 - 300 mm²
Anschluss-/Steckertyp

M10 Anschluss, Sammelschiene
Typ der Ausgangsverbindung

Schraubanschluss
Anschlussart Eingang

Sammelschiene

Anschlussart

Schraubanschluss

Betriebstemperatur

-25 - 55 °C
Lager-/Transporttemperatur

-40 - 70 °C
Grad der Verunreinigung nach IEC 60664/IEC 60947-2

3

Nominales Drehmoment

20 - 20 Nm
Drehmoment zur Befestigung auf Sammelschiene

8 - 8 Nm
Montage auf

Sammelschienensystem
Einbau-/Anschlussort

Waagerecht, Senkrecht

Frequenz

50 - 60 Hz

Leistungsabgabe bei IN

37 W
Leistungsabgabe bei Volllast

139 W
Leistungsabgabe des im Gerät installierten Sicherungselements

34 W

Gerätelebensdauer, mechanische Schaltspiele

800
Gerätelebensdauer, elektrische Schaltspiele

200
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4

1000

Isolationsspannung Ui

1000 V
Stoßspannungsfestigkeit Uimp

8000 V
Bemessungsbetriebsspannung Ue

690 - 690 V
Überspannungskategorie gemäß IEC 60947-1

4

IP-Klasse (Ingress Protection)

IP3X
Elektronische Sicherungsüberwachung

Nein
Konventioneller Freiluft-thermischer Strom mit Sicherungseinsatz und Standardquerschnitt IEC 60947-1

400 A
Konventioneller Freiluft-thermischer Strom mit Festkörper und Standardquerschnitt IEC 60947-1

590 A

Höhe

306 mm
Breite

210 mm
Tiefe

130 mm
Abstand Sammelschienen

60 mm

Standard

IEC/EN 60947-1;IEC/EN 60947-3

Polanzahl

3
Steuer-/Bedienelement

Deckelgriff

Kabeleinführungsposition

Oben

Brennbarkeitsklasse nach UL 94

V0

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACh-SVHC frei Ja

Halogenfrei Ja

Zertifizierungen und Dokumente

PEP - Fuse switch disconnector LT size 000/60mm 100A, box clamp,

PDF

438,40 kB

REACH declaration LT253

PDF

RoHS Report LT253

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild LT253

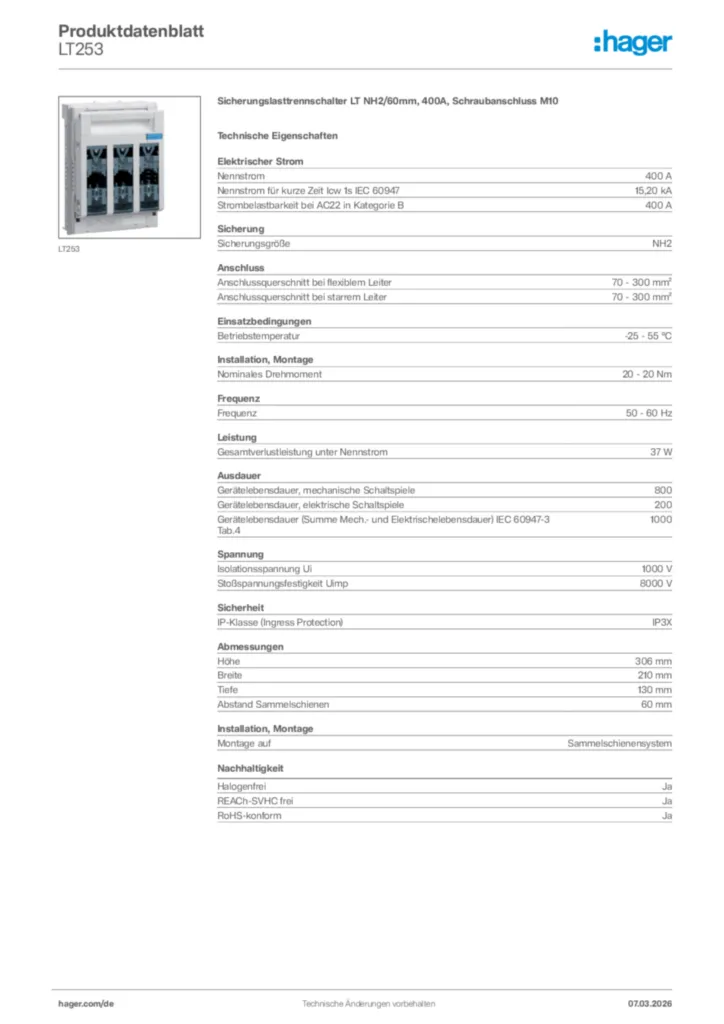

Produktdatenblatt

Hager Produktdatenblatt LT253

Sicherungslasttrennschalter LT NH2/60mm, 400A, Schraubanschluss M10

PDF
Montageanleitung

NH Sicherungslasttrennschalter_DE-EN-FR-IT_NH1-3-2010-03

Montageanleitung International 2026-10-14

PDF

1,47 MB
Konformitätserklärung

Konformitätserklärung en-US 2026-07-15

PDF

257,93 kB

Mehr Downloads

Ausschreibungstext

Sicherungslasttrennschalter LT NH2/60mm, 400A, Schraubanschluss M10

NH2-Sicherungslasttrennschalter für Sammelschienenmontage Abstand 60mm nach DIN EN 60947-3 (VDE 0660-107) und geeignet für NH-Sicherungseinsätze nach IEC 60269-2 / DIN VDE 0636-2. Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf CU-Sammelschiene Abstand 60mm, Abgang oben bzw. unten, ohne zusätzliche Blende.

Bemessungsstrom IN: 400 A
Nennstrom für kurze Zeit Icw 1s IEC 60947: 15,20 kA
Strombelastbarkeit bei AC22 in Kategorie B: 400 A
Sicherungsgröße: NH2
Anschlussquerschnitt bei flexiblem Leiter: 70 - 300 mm²
Anschlussquerschnitt bei starrem Leiter: 70 - 300 mm²
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 20 - 20 Nm
Frequenz: 50 - 60 Hz
Leistungsabgabe bei IN: 37 W
Gerätelebensdauer, mechanische Schaltspiele: 800
Gerätelebensdauer, elektrische Schaltspiele: 200
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4: 1000
Isolationsspannung Ui: 1000 V
IP-Klasse (Ingress Protection): IP3X
Tiefe: 130 mm

Fabrikat : Hager oder gleichwertig
Artikel : LT253
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
