Leistungsschalter h3+ P250 LSI 3P3D 100A 50kA FTC HMT100JR

EAN
3250613176464
Marke
Hager
VPE
1 Stück
Preisgruppe
H406
Preis
1.053,40 €
/ Stück *

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Adapter für Zusatz­da­ten­kabel 2 Produkte verfügbar
  • Elek­tri­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
  • Arbeitsstromaus­löser 5 Produkte verfügbar
  • Unter­span­nungs­aus­löser 8 Produkte verfügbar
  • Hilfs­schal­ter­block 4 Produkte verfügbar
  • Mehr sehen 34 weitere Produkte verfügbar

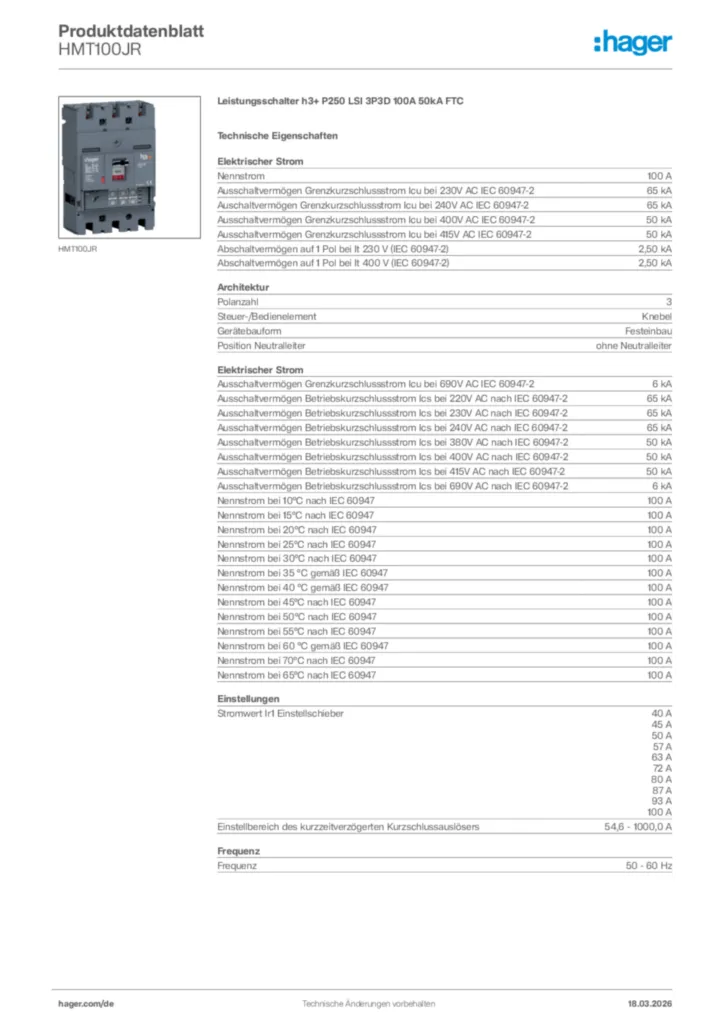

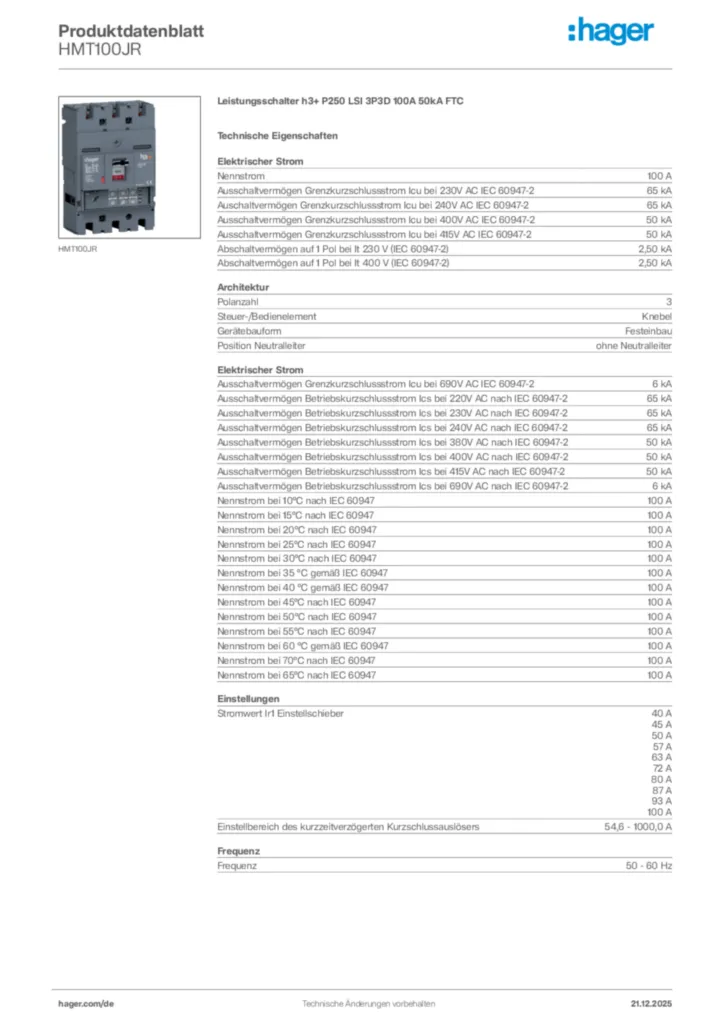

Technische Merkmale

Elek­tri­scher Strom
  • Nenn­strom
    100 A
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 230 V AC IEC60947-2
    65 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 240 V AC IEC60947-2
    65 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 400 V AC IEC60947-2
    50 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 415 V AC IEC60947-2
    50 kA
  • Abschalt­ver­mögen auf 1Pol bei AC 230 V IEC60947-2
    2,50 kA
  • Abschalt­ver­mögen auf 1Pol bei AC 400 V IEC60947-2
    2,50 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 690 V AC IEC60947-2
    6 kA
  • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics bei 220 V AC nach IEC60947-2
    65 kA
  • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics bei 230 V AC nach IEC60947-2
    65 kA
  • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics bei 240 V AC nach IEC60947-2
    65 kA
  • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics bei 380 V AC nach IEC60947-2
    50 kA
  • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics bei 400 V AC nach IEC60947-2
    50 kA
  • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics bei 415 V AC nach IEC60947-2
    50 kA
  • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics bei 690 V AC nach IEC60947-2
    6 kA
  • Nenn­strom bei 10°C nach IEC60947
    100 A
  • Nenn­strom bei 15°C nach IEC60947
    100 A
  • Nenn­strom bei 20°C nach IEC60947
    100 A
  • Nenn­strom bei 25°C nach IEC60947
    100 A
  • Nenn­strom bei 30°C nach IEC60947
    100 A
  • Nenn­strom bei 35°C nach IEC60947
    100 A
  • Nenn­strom bei 40°C nach IEC60947
    100 A
  • Nenn­strom bei 45°C nach IEC60947
    100 A
  • Nenn­strom bei 50°C nach IEC60947
    100 A
  • Nenn­strom bei 55°C nach IEC60947
    100 A
  • Nenn­strom bei 60°C nach IEC60947
    100 A
  • Nenn­strom bei 70°C nach IEC60947
    100 A
  • Nenn­strom bei 65°C nach IEC60947
    100 A
Archi­tektur
  • Polan­zahl
    3
  • Steu­er-/­Be­dienele­ment
    Knebel
  • Gerä­te­bau­form
    Festeinbau
  • Posi­tion Neutral­leiter
    ohne Neutral­leiter
Frequenz
  • Frequenz
    50 - 60 Hz
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    12 - 12 Nm
  • Einbau-/­An­schlus­sort
    Vorne
Span­nung
  • Stoß­span­nungs­fes­tig­keit
    8000 V
  • Isola­ti­onss­pan­nung Ui
    800 V
  • Bemes­sungs­be­triebss­pan­nung Ue
    220 - 690 V
Funk­ti­onen
  • Auslöser
    LSI
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    7,20 W
  • Verlust­leis­tung pro Pol
    2,40 W
Ausdauer
  • Gerä­te­le­bens­dauer, elek­tri­sche Schaltspiele
    10000
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schaltspiele
    40000
Ausstat­tung
  • Anzahl der Hilfs­kon­takte als Wechsler
    0
  • Anzahl der Hilfs­kon­takte als Schließer
    0
  • Anzahl der Hilfs­kon­takte als Öffner
    0
Sicherheit
  • Schutzart IP
    IP4X
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -25 - 70 °C
  • Grad der Verun­rei­ni­gung nach IEC60664 / IEC60947-2
    3
Abde­ckung, Tür
  • Verrie­gelbar
    Ja
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    35 - 150 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    35 - 185 mm²
  • Anschluss-/­Ste­ckertyp
    Anschluss mit Kabelschuh
Kabel
  • Werk­stoff Kabel
    Kupfer, Alumi­nium
Abmes­sungen
  • Höhe
    165 mm
  • Breite
    105 mm
  • Tiefe
    97 mm
Bedienele­mente und Anzeigen
  • Moto­r­an­trieb inte­griert
    Nein
Kompa­ti­bi­lität
  • Geeignet für DIN Schiene
    Nein
  • Geeignet für FI-Block
    Nein
  • Geeignet für Vertei­ler­einbau
    Ja
Span­nungs­ver­sor­gung
  • Einspei­se­stelle
    Bidi­rek­ti­onal

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS konform Ja

Zertifizierungen und Dokumente

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild HMT100JR | Hager Deutschland

    Produktbild HMT100JR

  • Betriebsanleitung

    Bild Betriebsanleitung International 2020-09-21 | Hager Deutschland

    Betriebsanleitung International 2020-09-21

    PDF
    13,53 MB
    Bild Kommunikationshandbuch für h3+ Leistungsschalter bis 250 A (DE, 2019-01) | Hager Deutschland

    Kommunikationshandbuch für h3+ Leistungsschalter bis 250 A (DE, 2019-01)

    Betriebsanleitung de-DE 2019-01-31

    PDF
    5,94 MB
  • Montageanleitung

    Bild Montageanleitung für HESxx, HETxx, HHSxx, HHTxx, HMSxx, HMTxx, HNSxx, HNTxx - Leistungsschalter h3+ P160/P250 (Stand: 06.2018) | Hager Deutschland

    Montageanleitung für HESxx, HETxx, HHSxx, HHTxx, HMSxx, HMTxx, HNSxx, HNTxx - Leistungsschalter h3+ P160/P250 (Stand: 06.2018)

    Montageanleitung International 2018-06-04

    PDF
    2,86 MB
    Bild Montageanleitung für Leistungschalter h3+ P250 (Stand: 2020-03) | Hager Deutschland

    Montageanleitung für Leistungschalter h3+ P250 (Stand: 2020-03)

    Montageanleitung International 2015-11-02

    PDF
    4,67 MB
  • Technische Broschüre

    Bild Die Kompaktleistungsschalter-Generation h3+ | Hager Deutschland

    Die Kompaktleistungsschalter-Generation h3+

    Technische Broschüre de-DE 2018-09-10

    PDF
    9,93 MB
  • Tipps

    Bild Hager Tipp 34 | Hager Deutschland

    Hager Tipp 34

    Tipps de-DE 2020-02-13

    PDF
    3,01 MB
  • Technische Beilage (single-product)

    Bild Technischer Anhang - Leistungs- und Lasttrennschalter | Hager Deutschland

    Technischer Anhang - Leistungs- und Lasttrennschalter

    Technische Beilage (multi-product) de-DE 2022-02-23

    PDF
    14,11 MB
    Bild Verlustleistungsdatenblatt | Hager Deutschland

    Verlustleistungsdatenblatt

    Technische Beilag (single-product) de-DE 2021-10-20

    PDF
    847,80 kB
  • STEP Dateien

    Bild STEP Dateien International 2023-11-24 | Hager Deutschland

    STEP Dateien International 2023-11-24

    640,83 kB
  • Handbuch

    Bild Handbuch International 2023-11-02 | Hager Deutschland

    Handbuch International 2023-11-02

    PDF
    48,78 MB
    Bild Technischer Katalog für h3+ Leistungsschalter bis 630 A (DE, 2021-08) | Hager Deutschland

    Technischer Katalog für h3+ Leistungsschalter bis 630 A (DE, 2021-08)

    Handbuch de-DE 2020-09-23

    PDF
    39,42 MB
    Bild Technischer Katalog für h3+ Leistungsschalter bis 630A (DE, 2020-01) | Hager Deutschland

    Technischer Katalog für h3+ Leistungsschalter bis 630A (DE, 2020-01)

    Handbuch de-DE 2020-01-29

    PDF
    42,20 MB
  • Tools

    Bild Hagerplan - kostenlose Ausschreibungs-Software | Hager Deutschland

    Hagerplan - kostenlose Ausschreibungs-Software

    Tools de-DE 2023-09-14

    URL
  • Konformitätserklärung

    Bild Declaration | Hager Deutschland

    Declaration

    Konformitätserklärung International 2022-04-25

    PDF
    349,41 kB
    Bild Declaration | Hager Deutschland

    Declaration

    Konformitätserklärung International 2022-04-25

    PDF
    461,97 kB
Mehr Downloads

Ausschreibungstext

Leistungsschalter h3+ P250 LSI 3P3D 100A 50kA FTC

Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Die Auslösekurve des elektronischen Auslösers lässt sich über Dreh-Rastschalter einstellen. Getrennt einstellbar sind die Auslöser für den Überlaststrom (Ir), den kurzzeitverzögerten Kurzschlussstrom (Isd) und den unverzögerten Kurzschlussschutz (Ii) sowie die Zeitverzögerung tr bei Überlast und die Zeitverzögerung tsd für kurzzeitverzögerte Kurzschlussauslösung. Zusätzlich kann durch eine aktivierbare I²t-Funktion zwischen dem Kurzschlussströmen Ii und Isd und der kurzzeitverzögerten und unverzögerten Auslösezeit die Auslösekurve umgekehrt proportional angepasst werden. Die Bereitschafts-LED leuchtet grün, wenn der Auslöser betriebsbereit ist und blinkt orange, wenn ein interner Fehler im Auslöser erkannt wird. Die LED zur Überstromanzeige beginnt rot zu blinken, wenn I = 105% Ir, und leuchtet dauerhaft rot, wenn I > 112 % Ir. Eine weitere LED signalisiert die Übertemperatur in der Auslöseeinheit. Diese leuchtet rot wenn intern 105°C überschritten werden. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar. Ein potentialfreier Alarmkontakt für die Ausschaltvorwarnung bei Gefahr einer Abschaltung durch Überlast ist standardmäßig integriert. Dieser wird bei I > 90% Ir geschlossen. Dies wird durch eine zusätzliche LED angezeigt. Sie leuchtet orange wenn der Kontakt geschlossen ist. Durch eine Schnittstelle für ein Diagnose- und Konfigurationstool kann die eingestellte Auslösekurve getestet und dokumentiert werden.

Abschaltvermögen auf 1Pol bei AC 230 V IEC60947-2: 2,50 kA
Abschaltvermögen auf 1Pol bei AC 400 V IEC60947-2: 2,50 kA
Gesamtverlustleistung unter Nennstrom: 7,20 W
Gerätelebensdauer, elektrische Schaltspiele: 10000
Gerätelebensdauer, mechanische Schaltspiele: 40000
Schutzart IP: IP4X
Betriebstemperatur: -25 - 70 °C
Anschlussquerschnitt bei flexiblem Leiter: 35 - 150 mm²
Anschlussquerschnitt bei starrem Leiter: 35 - 185 mm²
Grad der Verunreinigung nach IEC60664 / IEC60947-2: 3

Fabrikat : Hager oder gleichwertig
Artikel : HMT100JR
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
